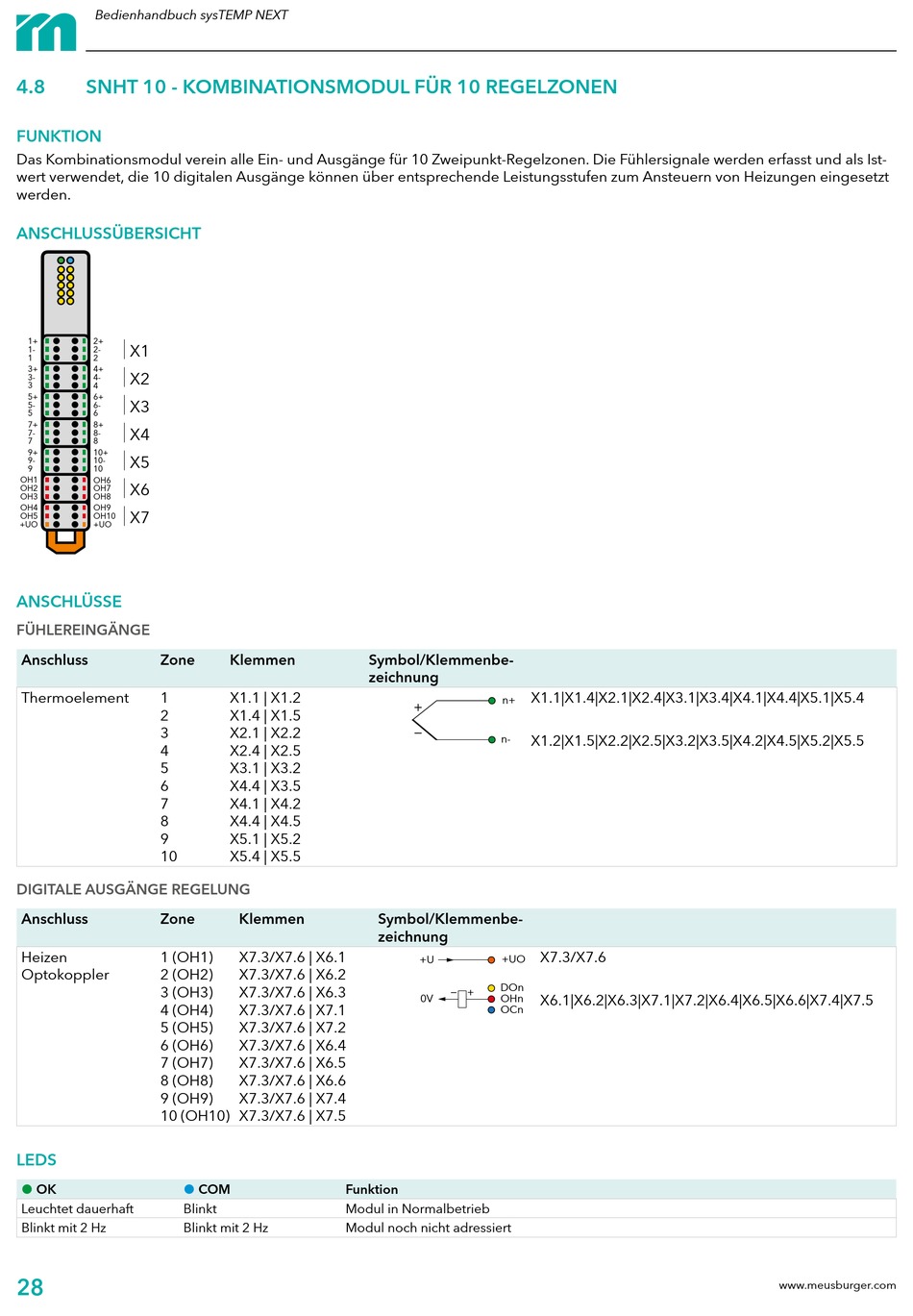

Bedienhandbuch sysTEMP NEXT
4.8
SNHT 10 - KOMBINATIONSMODUL FÜR 10 REGELZONEN
FUNKTION
Das Kombinationsmodul verein alle Ein- und Ausgänge für 10 Zweipunkt-Regelzonen. Die Fühlersignale werden erfasst und als Ist-
wert verwendet, die 10 digitalen Ausgänge können über entsprechende Leistungsstufen zum Ansteuern von Heizungen eingesetzt
werden.
ANSCHLUSSÜBERSICHT
1+
2+
X1
1-
2-
1
2
3+
4+
X2
3-
4-
3
4
5+
6+
X3
5-
6-
5
6
7+
8+
X4
7-
8-
7
8
9+
10+
X5
9-
10-
9
10
OH1
OH6
X6
OH2
OH7
OH3
OH8
OH4
OH9
X7
OH5
OH10
+UO
+UO
ANSCHLÜSSE
FÜHLEREINGÄNGE
Anschluss
Zone
Thermoelement
1
2
3
4
5
6
7
8
9
10
DIGITALE AUSGÄNGE REGELUNG
Anschluss
Zone
Heizen
1 (OH1)
Optokoppler
2 (OH2)
3 (OH3)
4 (OH4)
5 (OH5)
6 (OH6)
7 (OH7)
8 (OH8)
9 (OH9)
10 (OH10)
LEDS
OK
Leuchtet dauerhaft
Blinkt
Blinkt mit 2 Hz
Blinkt mit 2 Hz
28
Klemmen
Symbol/Klemmenbe-
zeichnung
X1.1 | X1.2
X1.4 | X1.5
X2.1 | X2.2
X2.4 | X2.5
X3.1 | X3.2
X4.4 | X3.5
X4.1 | X4.2
X4.4 | X4.5
X5.1 | X5.2
X5.4 | X5.5
Klemmen
X7.3/X7.6 | X6.1
X7.3/X7.6 | X6.2
X7.3/X7.6 | X6.3
X7.3/X7.6 | X7.1
X7.3/X7.6 | X7.2
X7.3/X7.6 | X6.4
X7.3/X7.6 | X6.5
X7.3/X7.6 | X6.6
X7.3/X7.6 | X7.4
X7.3/X7.6 | X7.5
COM
Funktion
Modul in Normalbetrieb
Modul noch nicht adressiert
X1.1|X1.4|X2.1|X2.4|X3.1|X3.4|X4.1|X4.4|X5.1|X5.4
n+
X1.2|X1.5|X2.2|X2.5|X3.2|X3.5|X4.2|X4.5|X5.2|X5.5
n-
Symbol/Klemmenbe-
zeichnung
X7.3/X7.6
+U
+UO
DOn
+
0V
OHn
X6.1|X6.2|X6.3|X7.1|X7.2|X6.4|X6.5|X6.6|X7.4|X7.5
OCn
