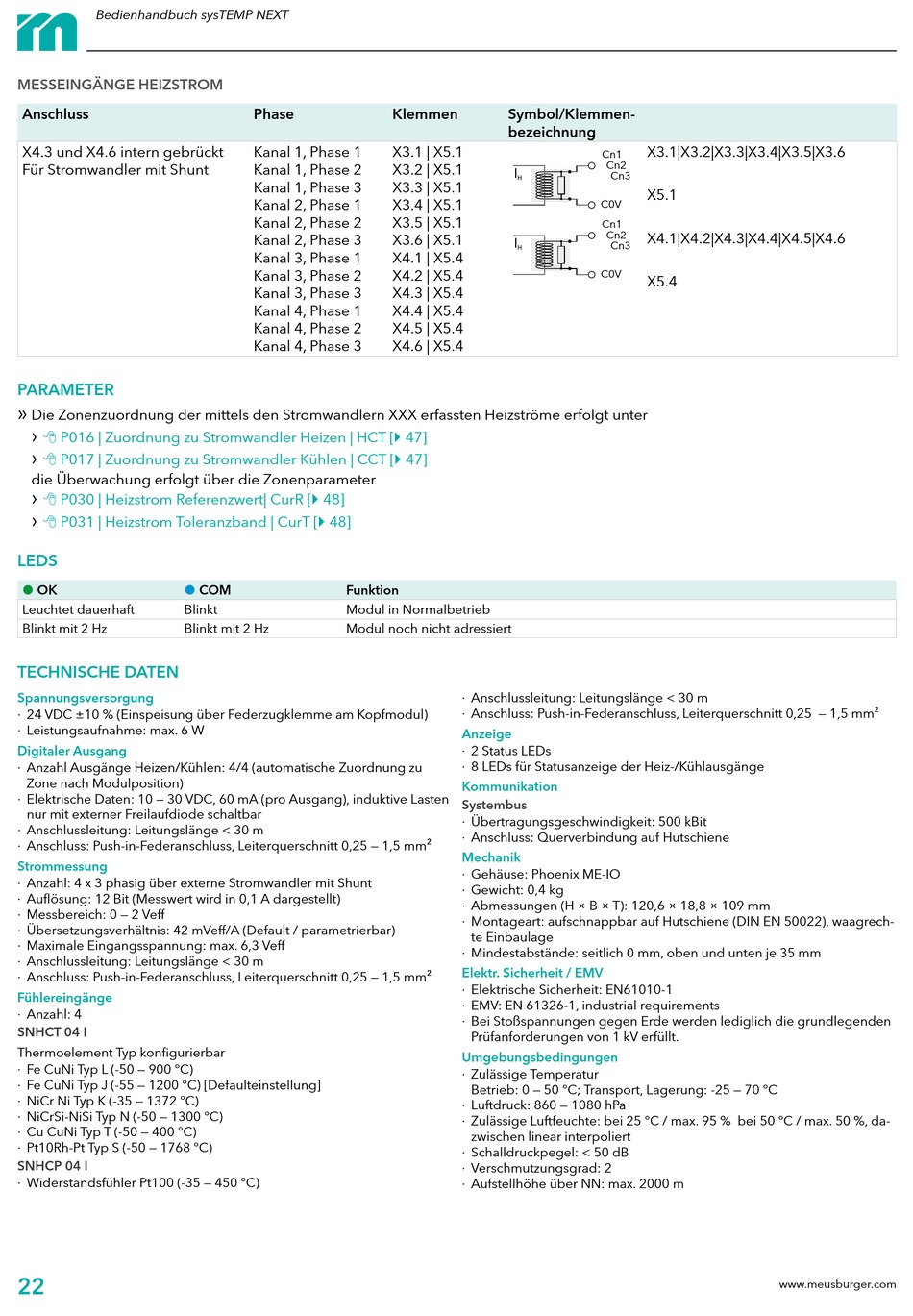

Bedienhandbuch sysTEMP NEXT
MESSEINGÄNGE HEIZSTROM
Anschluss
X4.3 und X4.6 intern gebrückt
Für Stromwandler mit Shunt
PARAMETER
»
Die Zonenzuordnung der mittels den Stromwandlern XXX erfassten Heizströme erfolgt unter
›
8 P016 | Zuordnung zu Stromwandler Heizen | HCT [} 47]
›
8 P017 | Zuordnung zu Stromwandler Kühlen | CCT [} 47]
die Überwachung erfolgt über die Zonenparameter
›
8 P030 | Heizstrom Referenzwert| CurR [} 48]
›
8 P031 | Heizstrom Toleranzband | CurT [} 48]
LEDS
OK
Leuchtet dauerhaft
Blinkt
Blinkt mit 2 Hz
Blinkt mit 2 Hz
TECHNISCHE DATEN
Spannungsversorgung
∙ 24 VDC ±10 % (Einspeisung über Federzugklemme am Kopfmodul)
∙ Leistungsaufnahme: max. 6 W
Digitaler Ausgang
∙ Anzahl Ausgänge Heizen/Kühlen: 4/4 (automatische Zuordnung zu
Zone nach Modulposition)
∙ Elektrische Daten: 10 — 30 VDC, 60 mA (pro Ausgang), induktive Lasten
nur mit externer Freilaufdiode schaltbar
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Strommessung
∙ Anzahl: 4 x 3 phasig über externe Stromwandler mit Shunt
∙ Auflösung: 12 Bit (Messwert wird in 0,1 A dargestellt)
∙ Messbereich: 0 — 2 Veff
∙ Übersetzungsverhältnis: 42 mVeff/A (Default / parametrierbar)
∙ Maximale Eingangsspannung: max. 6,3 Veff
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Fühlereingänge
∙ Anzahl: 4
SNHCT 04 I
Thermoelement Typ konfigurierbar
∙ Fe CuNi Typ L (-50 — 900 °C)
∙ Fe CuNi Typ J (-55 — 1200 °C) [Defaulteinstellung]
∙ NiCr Ni Typ K (-35 — 1372 °C)
∙ NiCrSi-NiSi Typ N (-50 — 1300 °C)
∙ Cu CuNi Typ T (-50 — 400 °C)
∙ Pt10Rh-Pt Typ S (-50 — 1768 °C)
SNHCP 04 I
∙ Widerstandsfühler Pt100 (-35 — 450 °C)
22
Phase
Kanal 1, Phase 1
Kanal 1, Phase 2
Kanal 1, Phase 3
Kanal 2, Phase 1
Kanal 2, Phase 2
Kanal 2, Phase 3
Kanal 3, Phase 1
Kanal 3, Phase 2
Kanal 3, Phase 3
Kanal 4, Phase 1
Kanal 4, Phase 2
Kanal 4, Phase 3
COM
Funktion
Modul in Normalbetrieb
Modul noch nicht adressiert
Klemmen
Symbol/Klemmen-
bezeichnung
X3.1 | X5.1
X3.2 | X5.1
I
H
X3.3 | X5.1
X3.4 | X5.1
X3.5 | X5.1
X3.6 | X5.1
I
H
X4.1 | X5.4
X4.2 | X5.4
X4.3 | X5.4
X4.4 | X5.4
X4.5 | X5.4
X4.6 | X5.4
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Anzeige
∙ 2 Status LEDs
∙ 8 LEDs für Statusanzeige der Heiz-/Kühlausgänge
Kommunikation
Systembus
∙ Übertragungsgeschwindigkeit: 500 kBit
∙ Anschluss: Querverbindung auf Hutschiene
Mechanik
∙ Gehäuse: Phoenix ME-IO
∙ Gewicht: 0,4 kg
∙ Abmessungen (H × B × T): 120,6 × 18,8 × 109 mm
∙ Montageart: aufschnappbar auf Hutschiene (DIN EN 50022), waagrech-
te Einbaulage
∙ Mindestabstände: seitlich 0 mm, oben und unten je 35 mm
Elektr. Sicherheit / EMV
∙ Elektrische Sicherheit: EN61010-1
∙ EMV: EN 61326-1, industrial requirements
∙ Bei Stoßspannungen gegen Erde werden lediglich die grundlegenden
Prüfanforderungen von 1 kV erfüllt.
Umgebungsbedingungen
∙ Zulässige Temperatur
Betrieb: 0 — 50 °C; Transport, Lagerung: -25 — 70 °C
∙ Luftdruck: 860 — 1080 hPa
∙ Zulässige Luftfeuchte: bei 25 °C / max. 95 % bei 50 °C / max. 50 %, da-
zwischen linear interpoliert
∙ Schalldruckpegel: < 50 dB
∙ Verschmutzungsgrad: 2
∙ Aufstellhöhe über NN: max. 2000 m
X3.1|X3.2|X3.3|X3.4|X3.5|X3.6
Cn1
Cn2
Cn3
X5.1
C0V
Cn1
Cn2
X4.1|X4.2|X4.3|X4.4|X4.5|X4.6
Cn3
C0V
X5.4
