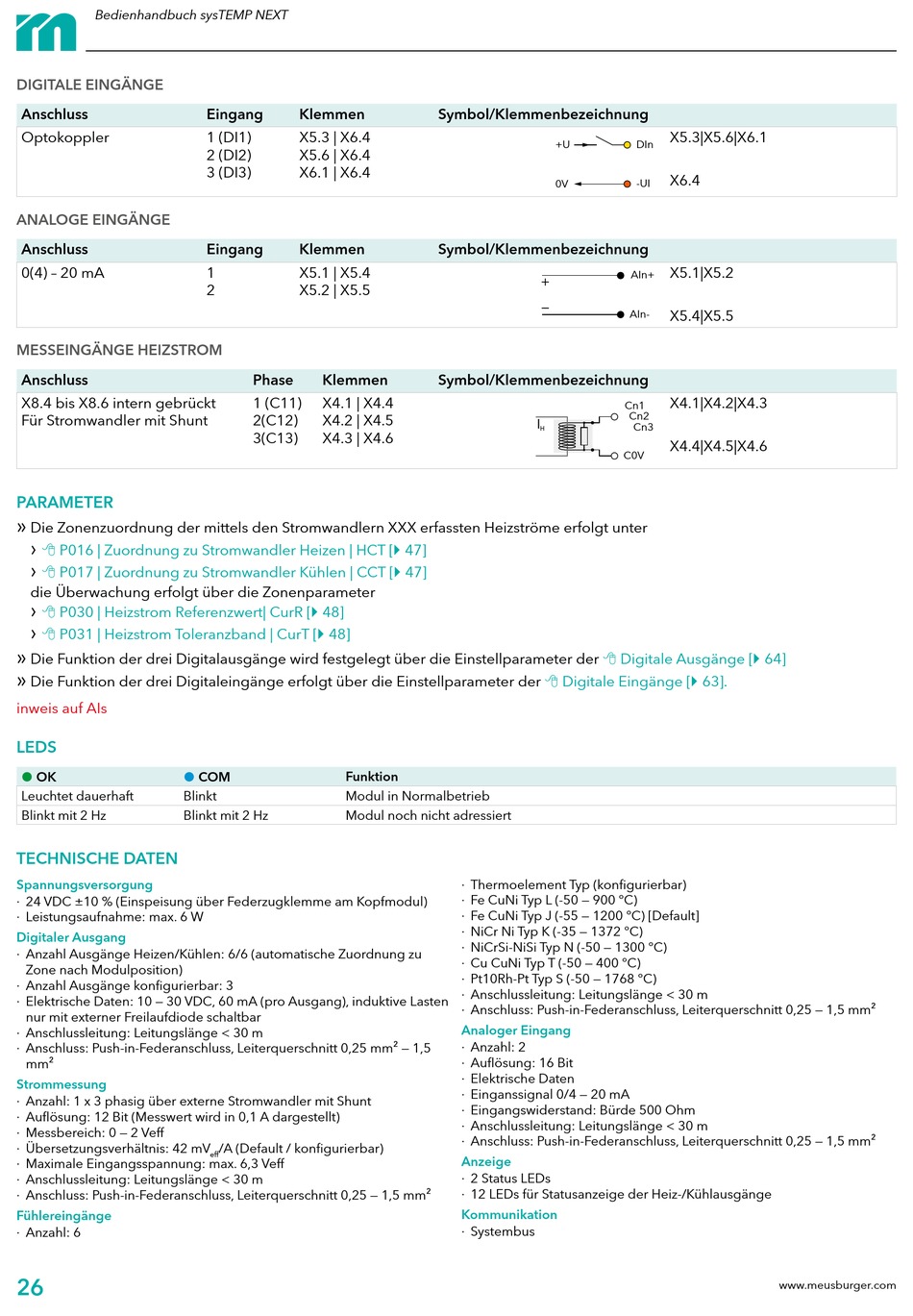

Bedienhandbuch sysTEMP NEXT
DIGITALE EINGÄNGE
Anschluss
Optokoppler
ANALOGE EINGÄNGE
Anschluss
0(4) – 20 mA
MESSEINGÄNGE HEIZSTROM
Anschluss
X8.4 bis X8.6 intern gebrückt
Für Stromwandler mit Shunt
PARAMETER
»
Die Zonenzuordnung der mittels den Stromwandlern XXX erfassten Heizströme erfolgt unter
›
8 P016 | Zuordnung zu Stromwandler Heizen | HCT [} 47]
›
8 P017 | Zuordnung zu Stromwandler Kühlen | CCT [} 47]
die Überwachung erfolgt über die Zonenparameter
›
8 P030 | Heizstrom Referenzwert| CurR [} 48]
›
8 P031 | Heizstrom Toleranzband | CurT [} 48]
»
Die Funktion der drei Digitalausgänge wird festgelegt über die Einstellparameter der
»
Die Funktion der drei Digitaleingänge erfolgt über die Einstellparameter der
inweis auf AIs
LEDS
OK
Leuchtet dauerhaft
Blinkt
Blinkt mit 2 Hz
Blinkt mit 2 Hz
TECHNISCHE DATEN
Spannungsversorgung
∙ 24 VDC ±10 % (Einspeisung über Federzugklemme am Kopfmodul)
∙ Leistungsaufnahme: max. 6 W
Digitaler Ausgang
∙ Anzahl Ausgänge Heizen/Kühlen: 6/6 (automatische Zuordnung zu
Zone nach Modulposition)
∙ Anzahl Ausgänge konfigurierbar: 3
∙ Elektrische Daten: 10 — 30 VDC, 60 mA (pro Ausgang), induktive Lasten
nur mit externer Freilaufdiode schaltbar
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 mm² — 1,5
mm²
Strommessung
∙ Anzahl: 1 x 3 phasig über externe Stromwandler mit Shunt
∙ Auflösung: 12 Bit (Messwert wird in 0,1 A dargestellt)
∙ Messbereich: 0 — 2 Veff
∙ Übersetzungsverhältnis: 42 mV
∙ Maximale Eingangsspannung: max. 6,3 Veff
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Fühlereingänge
∙ Anzahl: 6
26
Eingang
Klemmen
1 (DI1)
X5.3 | X6.4
2 (DI2)
X5.6 | X6.4
3 (DI3)
X6.1 | X6.4
Eingang
Klemmen
1
X5.1 | X5.4
2
X5.2 | X5.5
Phase
Klemmen
1 (C11)
X4.1 | X4.4
2(C12)
X4.2 | X4.5
3(C13)
X4.3 | X4.6
COM
Funktion
Modul in Normalbetrieb
Modul noch nicht adressiert
/A (Default / konfigurierbar)
eff
Symbol/Klemmenbezeichnung
+U
0V
Symbol/Klemmenbezeichnung
Symbol/Klemmenbezeichnung
I
H
8 Digitale Ausgänge [} 64]
8 Digitale Eingänge [} 63].
∙ Thermoelement Typ (konfigurierbar)
∙ Fe CuNi Typ L (-50 — 900 °C)
∙ Fe CuNi Typ J (-55 — 1200 °C) [Default]
∙ NiCr Ni Typ K (-35 — 1372 °C)
∙ NiCrSi-NiSi Typ N (-50 — 1300 °C)
∙ Cu CuNi Typ T (-50 — 400 °C)
∙ Pt10Rh-Pt Typ S (-50 — 1768 °C)
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Analoger Eingang
∙ Anzahl: 2
∙ Auflösung: 16 Bit
∙ Elektrische Daten
∙ Einganssignal 0/4 — 20 mA
∙ Eingangswiderstand: Bürde 500 Ohm
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Anzeige
∙ 2 Status LEDs
∙ 12 LEDs für Statusanzeige der Heiz-/Kühlausgänge
Kommunikation
∙ Systembus
X5.3|X5.6|X6.1
DIn
X6.4
-UI
X5.1|X5.2
AIn+
AIn-
X5.4|X5.5
X4.1|X4.2|X4.3
Cn1
Cn2
Cn3
X4.4|X4.5|X4.6
C0V
