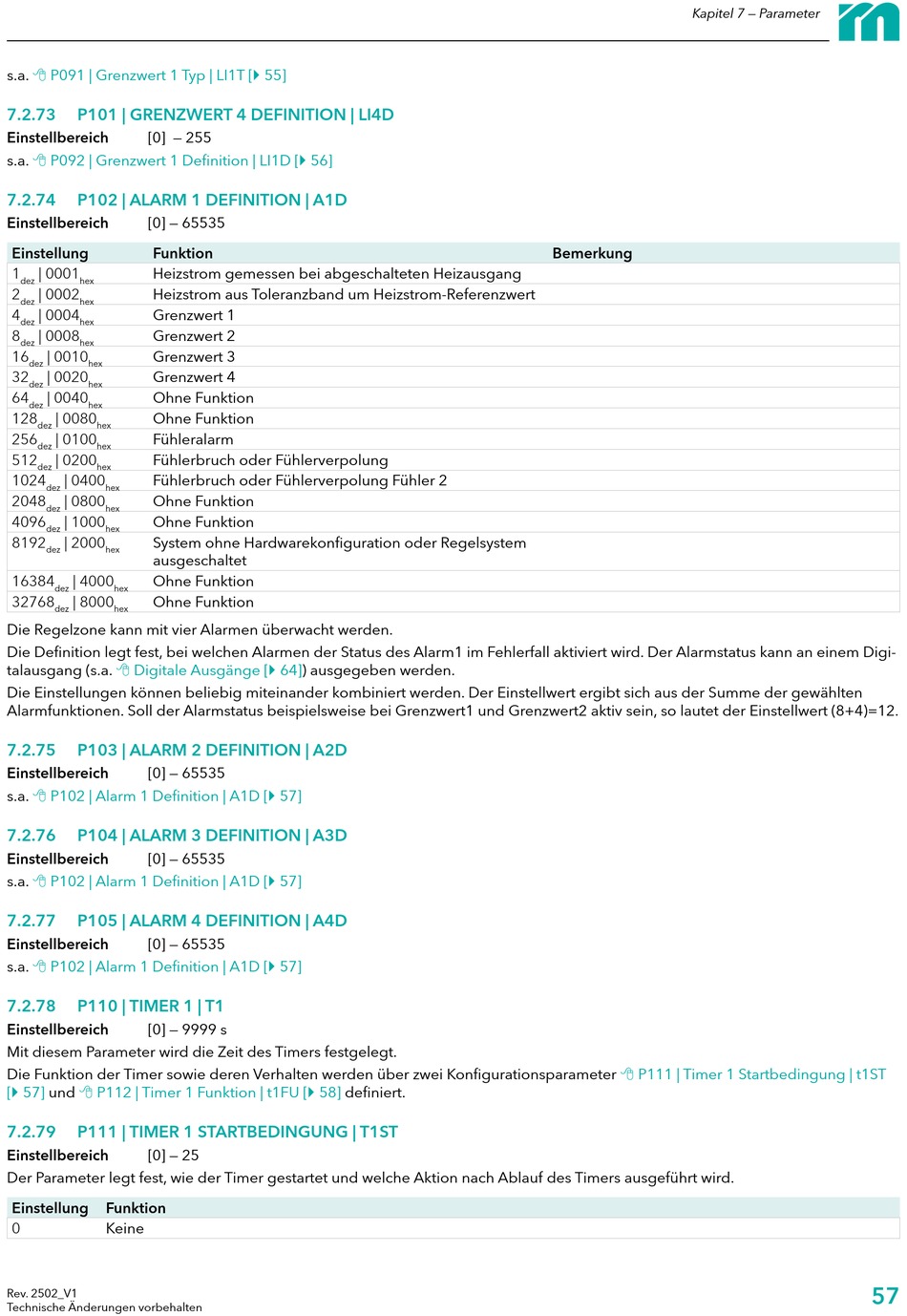

s.a.
8 P091 | Grenzwert 1 Typ | LI1T [} 55]
7.2.73
P101 | GRENZWERT 4 DEFINITION | LI4D
Einstellbereich
[0] — 255
s.a.
8 P092 | Grenzwert 1 Definition | LI1D [} 56]
7.2.74
P102 | ALARM 1 DEFINITION | A1D
Einstellbereich
[0] — 65535
Einstellung
Funktion
1
| 0001
Heizstrom gemessen bei abgeschalteten Heizausgang
dez
hex
2
| 0002
Heizstrom aus Toleranzband um Heizstrom-Referenzwert
dez
hex
4
| 0004
Grenzwert 1
dez
hex
8
| 0008
Grenzwert 2
dez
hex
16
| 0010
Grenzwert 3
dez
hex
32
| 0020
Grenzwert 4
dez
hex
64
| 0040
Ohne Funktion
dez
hex
128
| 0080
Ohne Funktion
dez
hex
256
| 0100
Fühleralarm
dez
hex
512
| 0200
Fühlerbruch oder Fühlerverpolung
dez
hex
1024
| 0400
Fühlerbruch oder Fühlerverpolung Fühler 2
dez
hex
2048
| 0800
Ohne Funktion
dez
hex
4096
| 1000
Ohne Funktion
dez
hex
8192
| 2000
System ohne Hardwarekonfiguration oder Regelsystem
dez
hex
ausgeschaltet
16384
| 4000
Ohne Funktion
dez
hex
32768
| 8000
Ohne Funktion
dez
hex
Die Regelzone kann mit vier Alarmen überwacht werden.
Die Definition legt fest, bei welchen Alarmen der Status des Alarm1 im Fehlerfall aktiviert wird. Der Alarmstatus kann an einem Digi-
talausgang (s.a.
8 Digitale Ausgänge [}
Die Einstellungen können beliebig miteinander kombiniert werden. Der Einstellwert ergibt sich aus der Summe der gewählten
Alarmfunktionen. Soll der Alarmstatus beispielsweise bei Grenzwert1 und Grenzwert2 aktiv sein, so lautet der Einstellwert (8+4)=12.
7.2.75
P103 | ALARM 2 DEFINITION | A2D
Einstellbereich
[0] — 65535
s.a.
8 P102 | Alarm 1 Definition | A1D [} 57]
7.2.76
P104 | ALARM 3 DEFINITION | A3D
Einstellbereich
[0] — 65535
s.a.
8 P102 | Alarm 1 Definition | A1D [} 57]
7.2.77
P105 | ALARM 4 DEFINITION | A4D
Einstellbereich
[0] — 65535
s.a.
8 P102 | Alarm 1 Definition | A1D [} 57]
7.2.78
P110 | TIMER 1 | T1
Einstellbereich
[0] — 9999 s
Mit diesem Parameter wird die Zeit des Timers festgelegt.
Die Funktion der Timer sowie deren Verhalten werden über zwei Konfigurationsparameter
[} 57]
und
8 P112 | Timer 1 Funktion | t1FU [} 58]
7.2.79
P111 | TIMER 1 STARTBEDINGUNG | T1ST
Einstellbereich
[0] — 25
Der Parameter legt fest, wie der Timer gestartet und welche Aktion nach Ablauf des Timers ausgeführt wird.
Einstellung
Funktion
0
Keine
Rev. 2502_V1
Technische Änderungen vorbehalten
64]) ausgegeben werden.
definiert.
Kapitel 7 — Parameter
Bemerkung
8 P111 | Timer 1 Startbedingung | t1ST
