Bedienhandbuch sysTEMP NEXT
4.10
SNMP 02 T05 - FUNKTIONSMODUL MIT 2 DMS-MESSEINGÄNGEN
FUNKTION
Das Modul mit 2 DMS-Messsignalen dient zur Erfassung und Überwachung von Drucksignalen, z.B. Massedrucksignale in Extru-
sionsprozessen. Es besitzt zusätzlich 5 Thermofühler-Messeingänge.

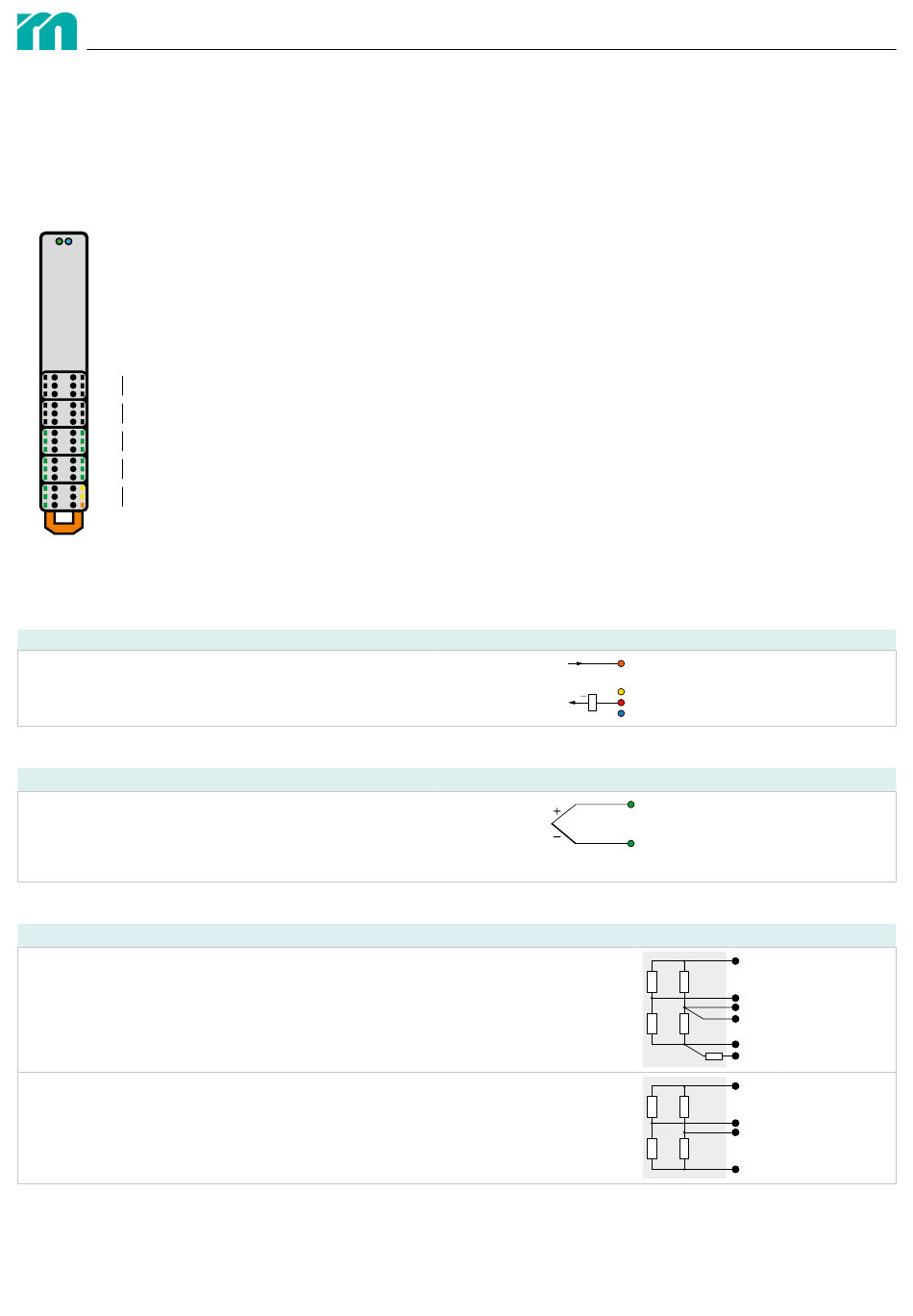

ANSCHLUSSÜBERSICHT
0V1
+U1
X1
CAL
CAL
P1+
P1-
0V2
+U2
X2
CAL
CAL
P2+
P2-
1+
2+
X3
1-
2-
1
2
3+
4+
X4
3-
4-
3
4
5+
DO1
X5
5-
DO2
5
+UO
ANSCHLÜSSE
DIGITALE AUSGÄNGE
Anschluss
Optokoppler
FÜHLEREINGÄNGE
Anschluss
Thermoelement
DMS MESSEINGÄNGE
Anschluss
DMS 6-Leiter
DMS 4-Leiter
PARAMETER
32
Zone
Klemmen
1 (DO1)
X5.6 | X5.4
2 (DO2)
X5.6 | X5.5
Zone
Klemmen
1
X3.1 | X3.2
2
X3.4 | X3.5
3
X4.1 | X4.2
4
X4.4 | X4.5
5
X5.1 | X5.2
Zone
Klemmen
1
X1.1 | X1.2 | X1.3 | X1.4 | X1.5 | X1.6
2
X2.1 | X2.2 | X2.3 | X2.4 | X2.5 | X2.6
1
X1.1 | X1.3 | X1.4 | X1.6
2
X2.1 | X2.3 | X2.4 | X2.6
Symbol/Klemmenbezeichnung
+U
+
0V
Symbol/Klemmenbezeichnung
Symbol/Klemmenbezeichnung
X5.6
+UO
DOn
OHn
X5.4|X5.5
OCn
X3.1|X3.4|X4.1|X4.4|X5.1
n+
X3.2|X3.5|X4.2|X4.5|X5.2
n-
X1.4|X2.4
+Un
X1.3|X2.3
Pn+
Pn-
X1.6|X2.6
CAL
X1.2|X2.2
0Vn
X1.1|X2.1
CAL
X1.5|X2.5
X1.4|X2.4
+Un
X1.3|X2.3
Pn+
Pn-
X1.6|X2.6
0Vn
X1.1|X2.1
