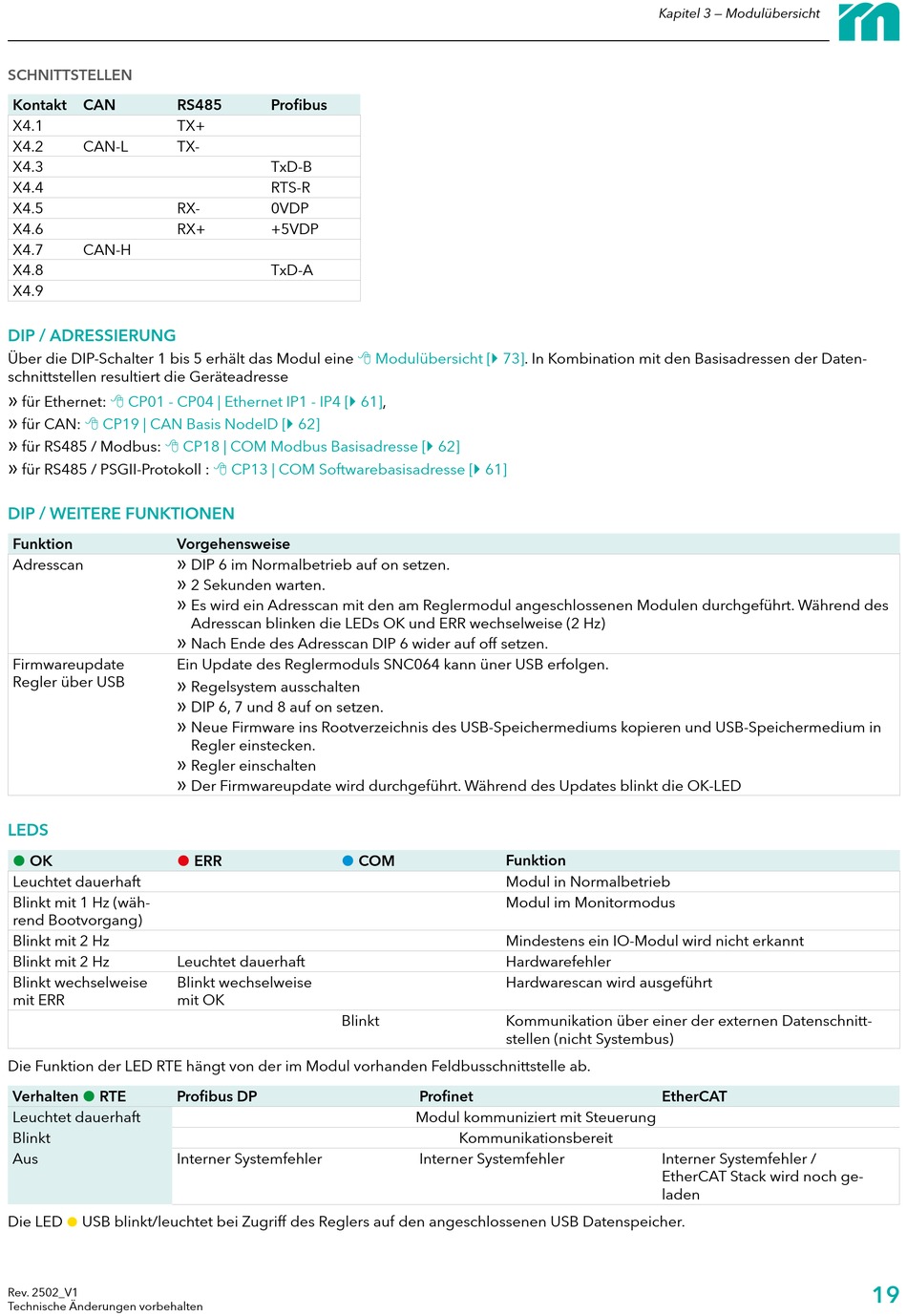

SCHNITTSTELLEN
Kontakt
CAN
RS485
X4.1
TX+
X4.2
CAN-L
TX-
X4.3
X4.4
X4.5
RX-
X4.6
RX+
X4.7
CAN-H
X4.8
X4.9
DIP / ADRESSIERUNG
Über die DIP-Schalter 1 bis 5 erhält das Modul eine
schnittstellen resultiert die Geräteadresse
»
für Ethernet:
8 CP01 - CP04 | Ethernet IP1 - IP4 [}
»
für CAN:
8 CP19 | CAN Basis NodeID [} 62]
»
für RS485 / Modbus:
8 CP18 | COM Modbus Basisadresse [} 62]
»
für RS485 / PSGII-Protokoll :
DIP / WEITERE FUNKTIONEN
Funktion
Vorgehensweise
»
Adresscan
»
»
»
Firmwareupdate
Ein Update des Reglermoduls SNC064 kann üner USB erfolgen.
»
Regler über USB
»
»
»
»
LEDS
OK
Leuchtet dauerhaft
Blinkt mit 1 Hz (wäh-
rend Bootvorgang)
Blinkt mit 2 Hz
Blinkt mit 2 Hz
Leuchtet dauerhaft
Blinkt wechselweise
Blinkt wechselweise
mit ERR
mit OK
Die Funktion der LED RTE hängt von der im Modul vorhanden Feldbusschnittstelle ab.
Profibus DP
Verhalten
RTE
Leuchtet dauerhaft
Blinkt
Aus
Interner Systemfehler
Die LED
USB blinkt/leuchtet bei Zugriff des Reglers auf den angeschlossenen USB Datenspeicher.
Rev. 2502_V1
Technische Änderungen vorbehalten
Profibus
TxD-B
RTS-R
0VDP
+5VDP
TxD-A
8 Modulübersicht [}
61],
8 CP13 | COM Softwarebasisadresse [} 61]
DIP 6 im Normalbetrieb auf on setzen.
2 Sekunden warten.
Es wird ein Adresscan mit den am Reglermodul angeschlossenen Modulen durchgeführt. Während des
Adresscan blinken die LEDs OK und ERR wechselweise (2 Hz)
Nach Ende des Adresscan DIP 6 wider auf off setzen.
Regelsystem ausschalten
DIP 6, 7 und 8 auf on setzen.
Neue Firmware ins Rootverzeichnis des USB-Speichermediums kopieren und USB-Speichermedium in
Regler einstecken.
Regler einschalten
Der Firmwareupdate wird durchgeführt. Während des Updates blinkt die OK-LED
ERR
COM
Blinkt
73]. In Kombination mit den Basisadressen der Daten-
Funktion
Modul in Normalbetrieb
Modul im Monitormodus
Mindestens ein IO-Modul wird nicht erkannt
Hardwarefehler
Hardwarescan wird ausgeführt
Kommunikation über einer der externen Datenschnitt-
stellen (nicht Systembus)
Profinet
Modul kommuniziert mit Steuerung
Kommunikationsbereit
Interner Systemfehler
Kapitel 3 — Modulübersicht
EtherCAT
Interner Systemfehler /
EtherCAT Stack wird noch ge-
laden
19
