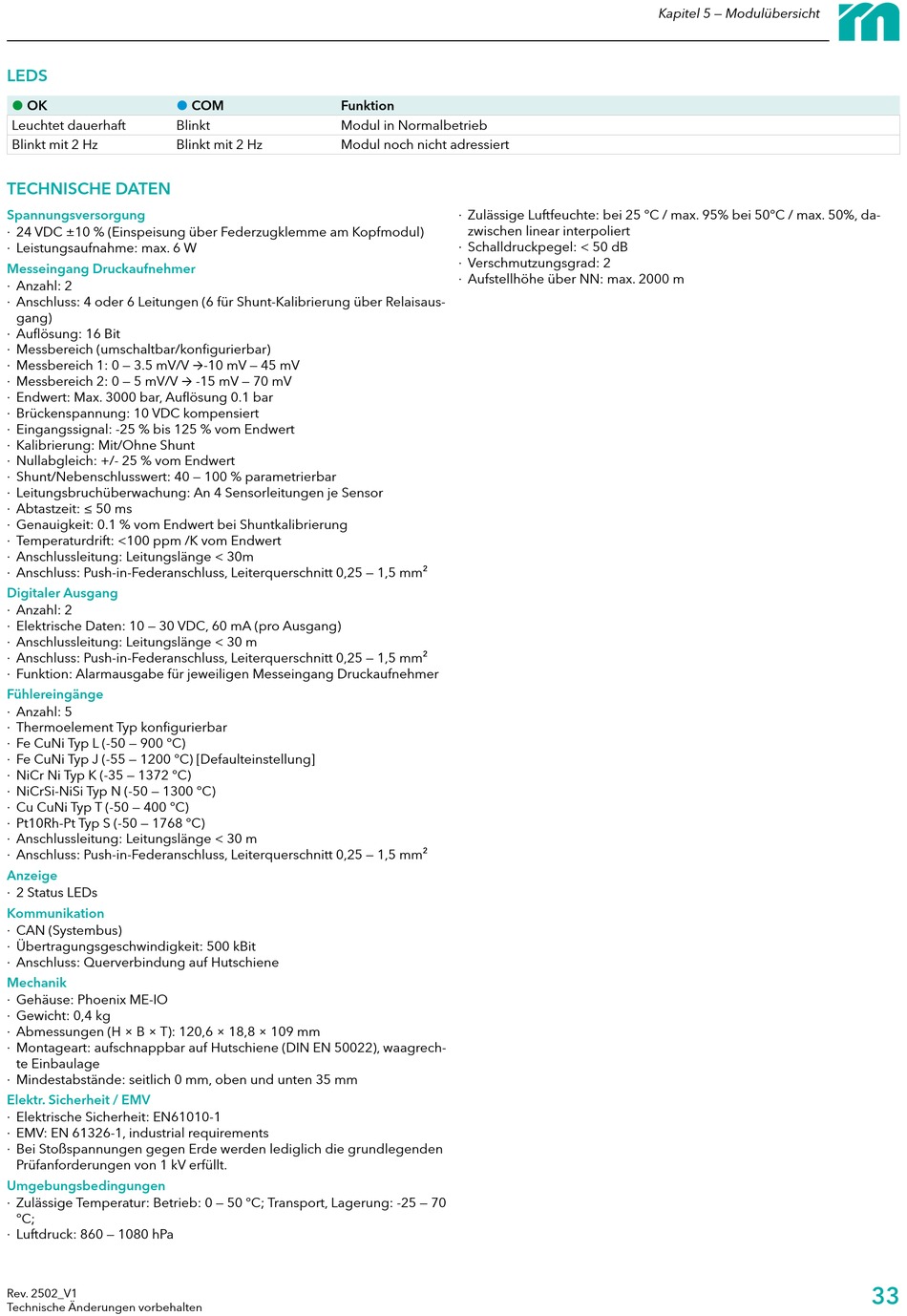

LEDS
OK
Leuchtet dauerhaft
Blinkt
Blinkt mit 2 Hz
Blinkt mit 2 Hz
TECHNISCHE DATEN
Spannungsversorgung
∙ 24 VDC ±10 % (Einspeisung über Federzugklemme am Kopfmodul)
∙ Leistungsaufnahme: max. 6 W
Messeingang Druckaufnehmer
∙ Anzahl: 2
∙ Anschluss: 4 oder 6 Leitungen (6 für Shunt-Kalibrierung über Relaisaus-
gang)
∙ Auflösung: 16 Bit
∙ Messbereich (umschaltbar/konfigurierbar)
∙ Messbereich 1: 0 — 3.5 mV/V
∙ Messbereich 2: 0 — 5 mV/V
∙ Endwert: Max. 3000 bar, Auflösung 0.1 bar
∙ Brückenspannung: 10 VDC kompensiert
∙ Eingangssignal: -25 % bis 125 % vom Endwert
∙ Kalibrierung: Mit/Ohne Shunt
∙ Nullabgleich: +/- 25 % vom Endwert
∙ Shunt/Nebenschlusswert: 40 — 100 % parametrierbar
∙ Leitungsbruchüberwachung: An 4 Sensorleitungen je Sensor
∙ Abtastzeit: ≤ 50 ms
∙ Genauigkeit: 0.1 % vom Endwert bei Shuntkalibrierung
∙ Temperaturdrift: <100 ppm /K vom Endwert
∙ Anschlussleitung: Leitungslänge < 30m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Digitaler Ausgang
∙ Anzahl: 2
∙ Elektrische Daten: 10 — 30 VDC, 60 mA (pro Ausgang)
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
∙ Funktion: Alarmausgabe für jeweiligen Messeingang Druckaufnehmer
Fühlereingänge
∙ Anzahl: 5
∙ Thermoelement Typ konfigurierbar
∙ Fe CuNi Typ L (-50 — 900 °C)
∙ Fe CuNi Typ J (-55 — 1200 °C) [Defaulteinstellung]
∙ NiCr Ni Typ K (-35 — 1372 °C)
∙ NiCrSi-NiSi Typ N (-50 — 1300 °C)
∙ Cu CuNi Typ T (-50 — 400 °C)
∙ Pt10Rh-Pt Typ S (-50 — 1768 °C)
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Anzeige
∙ 2 Status LEDs
Kommunikation
∙ CAN (Systembus)
∙ Übertragungsgeschwindigkeit: 500 kBit
∙ Anschluss: Querverbindung auf Hutschiene
Mechanik
∙ Gehäuse: Phoenix ME-IO
∙ Gewicht: 0,4 kg
∙ Abmessungen (H × B × T): 120,6 × 18,8 × 109 mm
∙ Montageart: aufschnappbar auf Hutschiene (DIN EN 50022), waagrech-
te Einbaulage
∙ Mindestabstände: seitlich 0 mm, oben und unten 35 mm
Elektr. Sicherheit / EMV
∙ Elektrische Sicherheit: EN61010-1
∙ EMV: EN 61326-1, industrial requirements
∙ Bei Stoßspannungen gegen Erde werden lediglich die grundlegenden
Prüfanforderungen von 1 kV erfüllt.
Umgebungsbedingungen
∙ Zulässige Temperatur: Betrieb: 0 — 50 °C; Transport, Lagerung: -25 — 70
°C;
∙ Luftdruck: 860 — 1080 hPa
Rev. 2502_V1
Technische Änderungen vorbehalten
COM
Funktion
Modul in Normalbetrieb
Modul noch nicht adressiert
-10 mV — 45 mV
-15 mV — 70 mV
∙ Zulässige Luftfeuchte: bei 25 °C / max. 95% bei 50°C / max. 50%, da-
zwischen linear interpoliert
∙ Schalldruckpegel: < 50 dB
∙ Verschmutzungsgrad: 2
∙ Aufstellhöhe über NN: max. 2000 m
Kapitel 5 — Modulübersicht
