Bedienhandbuch sysTEMP NEXT
5
MONTIEREN UND DEMONTIEREN
5.1
MODULE MONTIEREN
5.2
MODULE ENTFERNEN
VORSICHT
Stellen Sie sicher, dass das Modul stromlos ist.
34

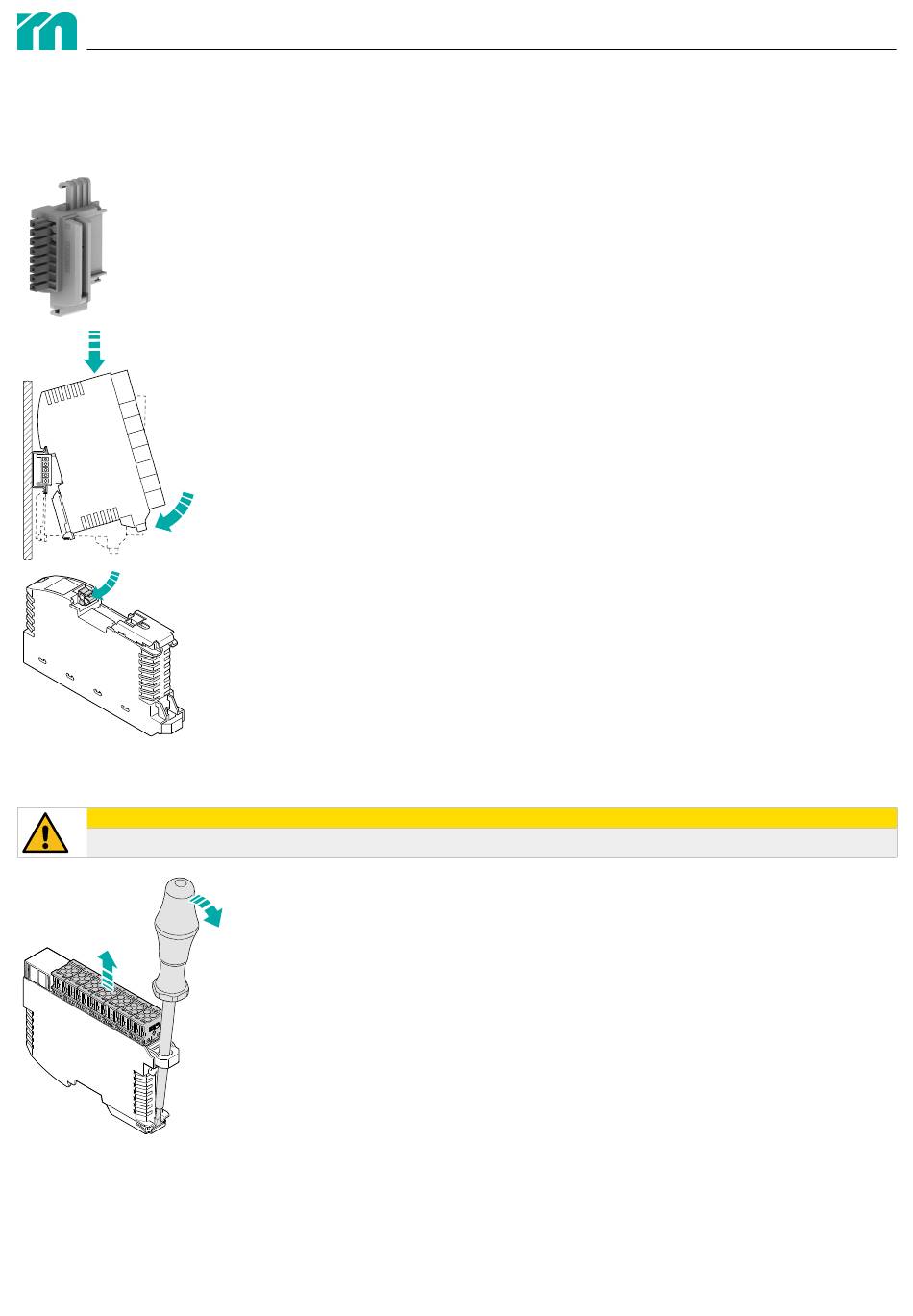

Jedes Modul ist bei Auslieferung ein Tragschienenadapter beigefügt. Schnappen Sie diesen
auf die 35-mm-Tragschiene und achten Sie darauf, dass die vorstehende Steckerseite nach links
zeigt.
ACHTUNG
Ziehen oder stecken Sie einen Tragschienenadapter nicht unter Last.
»
Setzen Sie das Modul von oben auf eine geerdete 35-mm-Tragschiene. Haken Sie dazu die
obere Gehäusenut an der Oberkante der Tragschiene ein.
»
Drücken Sie die Modul vorsichtig am Gehäusekopf in Richtung der Montagefläche.
Nachdem der Rastfuß hörbar an der Tragschiene eingerastet ist, prüfen Sie den festen Sitz.
Insbesondere bei der 38 mm breiten Modul SNC 064 ist darauf zu achten, dass die Modul nicht
verkantet auf der Tragschiene sitzt und beide rückseitigen FE-Kontakte an der Tragschiene an-
liegen.
Deshalb empfiehlt es sich nach der Montage aller Module, das Regelsystem durch je eine
Klemme links und rechts neben den Modulen zu fixieren.
Bei eingebauteten und elektrisch installierten Modulen zuerst die Stecker lösen.
»
Führen Sie einen Schraubendreher durch die Öffnung des Lock-and-Release-Systems.
»
Haken Sie die Spitze vom Schraubendreher im Fußriegel ein.
Ziehen Sie den Schraubendreher nach vorn, sodass sich das Lock-and-Release-System löst.
Die Stecker werden angehoben und der Kontakt wird gelöst. Die Stecker fallen jedoch nicht
heraus.
