5.3
LEITER ANSCHLIESSEN (PUSH IN ANSCHLUSS)
Für den Anschluss eines Leiter an einer Klemme gilt:
Abisolierlänge ohne Aderendhülse
Abisolierlänge mit Aderendhülse ohne Kunststoffhülse
Abisolierlänge mit Aderendhülse mit Kunststoffhülse
Leiterquerschnitt starr
Leiterquerschnitt flexibel
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse
MONTAGE
»
Je Klemmstelle darf nur 1 Leiter angeschlossen werden.
»
Stecken Sie den starren Leiter oder den Leiter mit Aderendhülse ohne Werkzeug in die runde Öffnung der Klemme.
»
Bei einem Leiter mit kleinerem Querschnitt oder flexible Leiter ohne Aderendhülse drücken Sie den Push-Button mit einem
Schraubendreher ein um die Feder zu öffnen.
DEMONTAGE
Zum Lösen drücken Sie den Push-Button mit einem Schraubendreher ein und ziehen Sie den Leiter heraus.
Rev. 2502_V1
Technische Änderungen vorbehalten

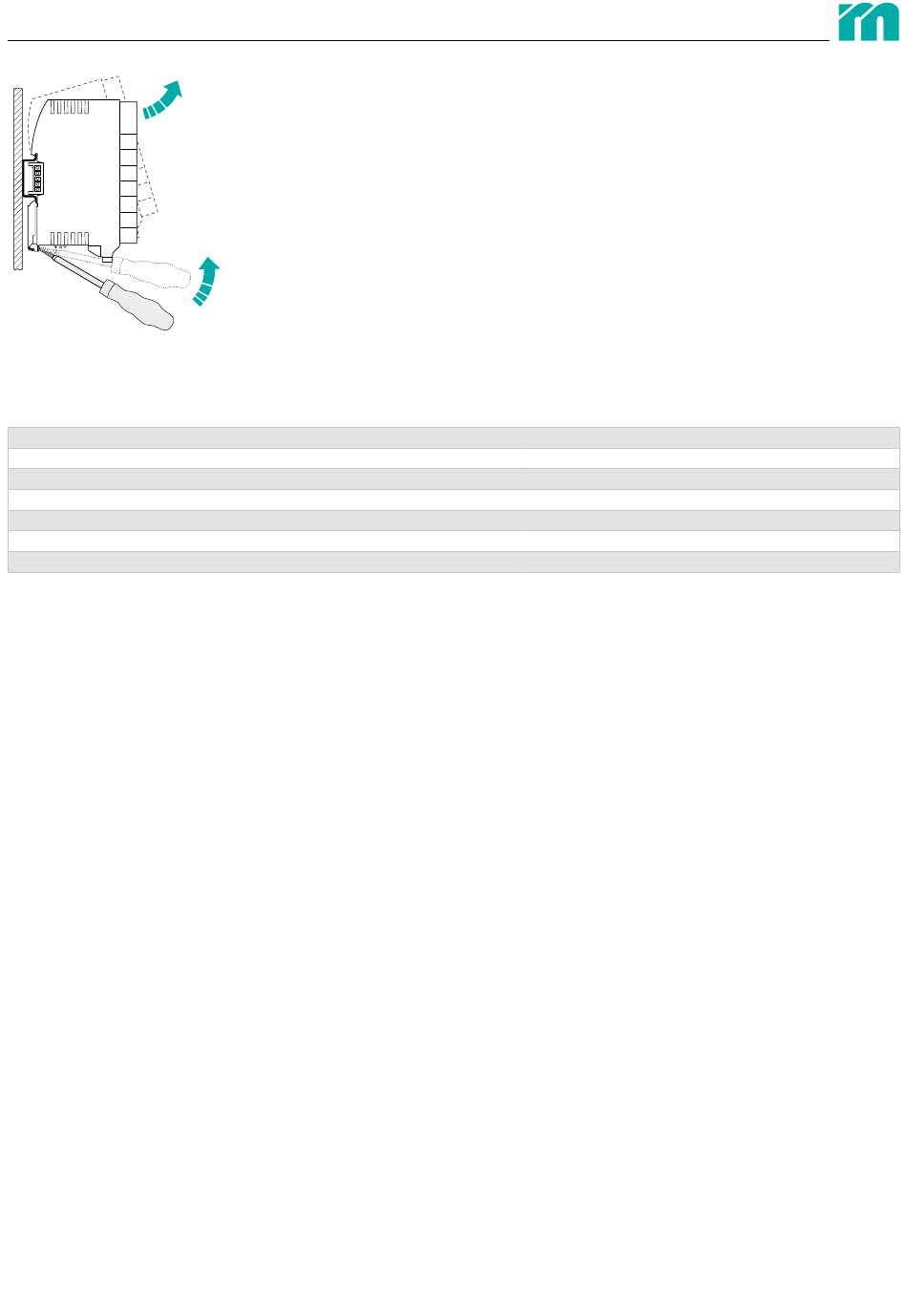

Nun kann das Modul von der Tragschiene entfernt werden.
»
Stellen Sie sicher, dass das Modul stromlos ist.
»
Lösen Sie die Stecker mit Hilfe des Lock-and-Release.
»
Hebeln Sie das Modul von der Tragschiene.
Kapitel 6 — Montieren und demontieren
8 mm
8 mm
10 mm
0,2 – 1,5 mm
2
0,25 – 1,5 mm²
0,25 – 1,5 mm²
0,25 – 1,0 mm²
35
