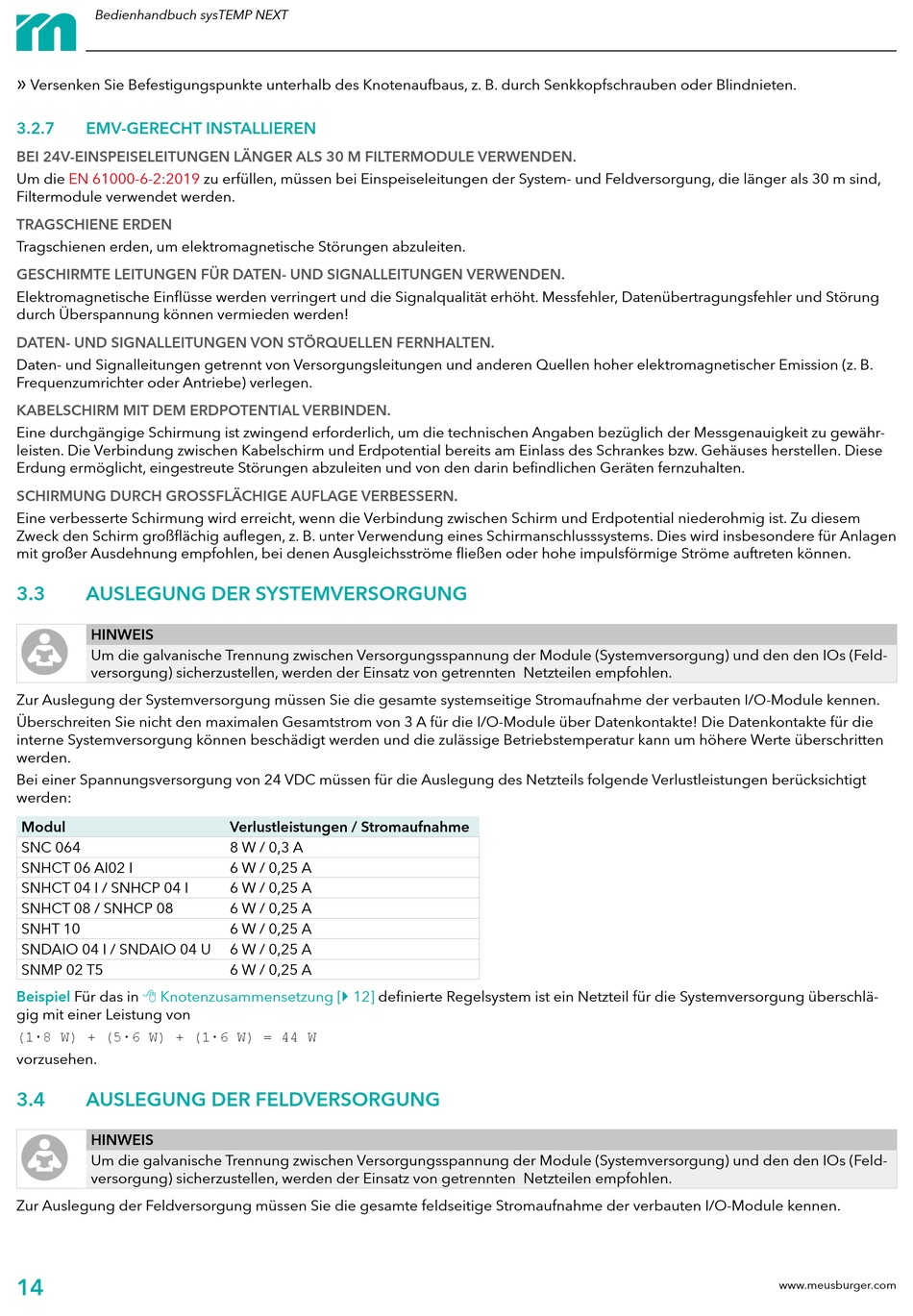

Bedienhandbuch sysTEMP NEXT
»
Versenken Sie Befestigungspunkte unterhalb des Knotenaufbaus, z. B. durch Senkkopfschrauben oder Blindnieten.
3.2.7
EMV-GERECHT INSTALLIEREN
BEI 24V-EINSPEISELEITUNGEN LÄNGER ALS 30 M FILTERMODULE VERWENDEN.
Um die
EN 61000-6-2:2019
Filtermodule verwendet werden.
TRAGSCHIENE ERDEN
Tragschienen erden, um elektromagnetische Störungen abzuleiten.
GESCHIRMTE LEITUNGEN FÜR DATEN- UND SIGNALLEITUNGEN VERWENDEN.
Elektromagnetische Einflüsse werden verringert und die Signalqualität erhöht. Messfehler, Datenübertragungsfehler und Störung
durch Überspannung können vermieden werden!
DATEN- UND SIGNALLEITUNGEN VON STÖRQUELLEN FERNHALTEN.
Daten- und Signalleitungen getrennt von Versorgungsleitungen und anderen Quellen hoher elektromagnetischer Emission (z. B.
Frequenzumrichter oder Antriebe) verlegen.
KABELSCHIRM MIT DEM ERDPOTENTIAL VERBINDEN.
Eine durchgängige Schirmung ist zwingend erforderlich, um die technischen Angaben bezüglich der Messgenauigkeit zu gewähr-
leisten. Die Verbindung zwischen Kabelschirm und Erdpotential bereits am Einlass des Schrankes bzw. Gehäuses herstellen. Diese
Erdung ermöglicht, eingestreute Störungen abzuleiten und von den darin befindlichen Geräten fernzuhalten.
SCHIRMUNG DURCH GROSSFLÄCHIGE AUFLAGE VERBESSERN.
Eine verbesserte Schirmung wird erreicht, wenn die Verbindung zwischen Schirm und Erdpotential niederohmig ist. Zu diesem
Zweck den Schirm großflächig auflegen, z. B. unter Verwendung eines Schirmanschlusssystems. Dies wird insbesondere für Anlagen
mit großer Ausdehnung empfohlen, bei denen Ausgleichsströme fließen oder hohe impulsförmige Ströme auftreten können.
3.3
AUSLEGUNG DER SYSTEMVERSORGUNG
HINWEIS
Um die galvanische Trennung zwischen Versorgungsspannung der Module (Systemversorgung) und den den IOs (Feld-
versorgung) sicherzustellen, werden der Einsatz von getrennten Netzteilen empfohlen.
Zur Auslegung der Systemversorgung müssen Sie die gesamte systemseitige Stromaufnahme der verbauten I/O-Module kennen.
Überschreiten Sie nicht den maximalen Gesamtstrom von 3 A für die I/O-Module über Datenkontakte! Die Datenkontakte für die
interne Systemversorgung können beschädigt werden und die zulässige Betriebstemperatur kann um höhere Werte überschritten
werden.
Bei einer Spannungsversorgung von 24 VDC müssen für die Auslegung des Netzteils folgende Verlustleistungen berücksichtigt
werden:
Modul
SNC 064
SNHCT 06 AI02 I
SNHCT 04 I / SNHCP 04 I
SNHCT 08 / SNHCP 08
SNHT 10
SNDAIO 04 I / SNDAIO 04 U
SNMP 02 T5
Beispiel
Für das in
8 Knotenzusammensetzung [} 12]
gig mit einer Leistung von
(1∙8 W) + (5∙6 W) + (1∙6 W) = 44 W
vorzusehen.
3.4
AUSLEGUNG DER FELDVERSORGUNG
HINWEIS
Um die galvanische Trennung zwischen Versorgungsspannung der Module (Systemversorgung) und den den IOs (Feld-
versorgung) sicherzustellen, werden der Einsatz von getrennten Netzteilen empfohlen.
Zur Auslegung der Feldversorgung müssen Sie die gesamte feldseitige Stromaufnahme der verbauten I/O-Module kennen.
14
zu erfüllen, müssen bei Einspeiseleitungen der System- und Feldversorgung, die länger als 30 m sind,
Verlustleistungen / Stromaufnahme
8 W / 0,3 A
6 W / 0,25 A
6 W / 0,25 A
6 W / 0,25 A
6 W / 0,25 A
6 W / 0,25 A
6 W / 0,25 A
definierte Regelsystem ist ein Netzteil für die Systemversorgung überschlä-
