Bedienhandbuch sysTEMP NEXT
4
MODULÜBERSICHT
4.1
PRODUKTIDENTIFIKATION / TYPENSCHILD
Erklärung Typenschild folgt.
In der Fertigungsnummer sind interne Produktionsdaten sowie produktspezifische Fertigungsdaten enthalten. Die Ausführung der
Fertigungsnummer kann sein:
4.2
FARBKODIERUNG
Um sich schnell und einfach eine Übersicht über die Anschlüsse auf den vorhandenen Komponenten zu verschaffen, sind diese zur
Kennzeichnung der Funktionalität einheitlich farbkodiert.
Farbe
Funktion
orange
Spannungsversorgung
rot
Regelausgang Heizen
blau
Regelausgang Kühlen
grün
Temperaturmessung
weiß
Heizstrommessung
gelb
Digital I/O
schwarz
Analog I/O

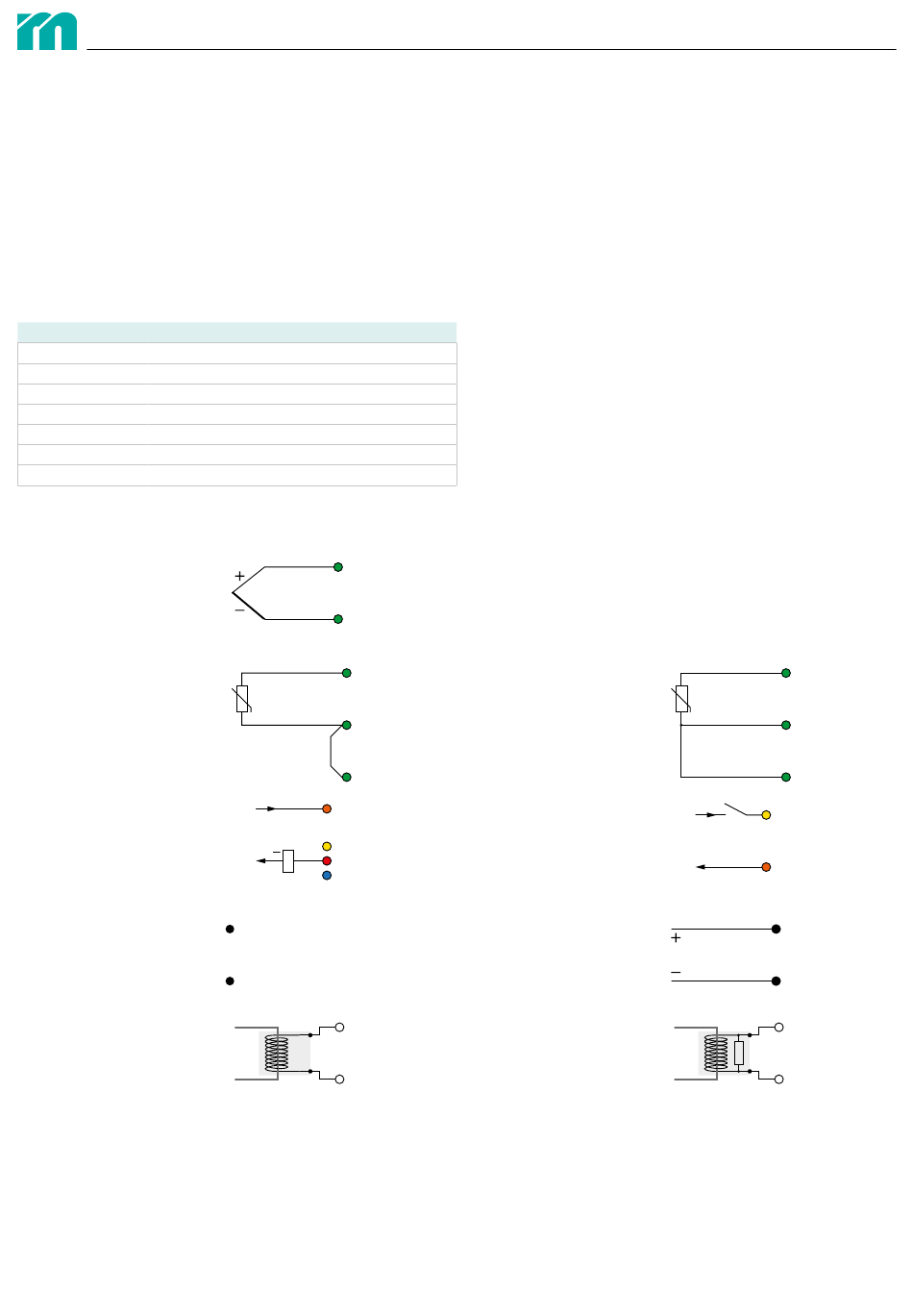

4.3
ÜBERSICHT ANSCHLÜSSE FÜR ALLE MODULE
Thermoelement
Pt100 2-Leiter
Digitalausgang
Analogausgang
Heizstrommessung SNC 064
(Stromwandler ohne Shunt)
16
n+
n-
n+
n-
n
+UO
+U
DOn
+
0V
OHn
OCn
AOn+
AOn-
C11
C21
I
C31
H
C12
C22
C32
Pt100 3-Leiter
Digitaleingang
Analogeingang
Heizstrommessung IOs
(Stromwandler mit Shunt)
n+
n-
n
+U
DIn
0V
-UI
AIn+
AIn-
Cn1
Cn2
I
Cn3
H
C0V
