SNHCT 06 AI02 I - KOMBINATIONSMODUL FÜR 6 REGELZONEN
FUNKTION
Das Kombinationsmodul verein alle Ein- und Ausgänge für 6 Regelzonen. Die Fühlersignale werden erfasst und als Istwert ver-
wendet, die 12 digitalen Ausgänge können über entsprechende Leistungsstufen zum Ansteuern von Heizungen und Kühlungen
eingesetzt werden. Insgesamt stehen vier Eingänge zur Heizstrommessung zur Verfügung.

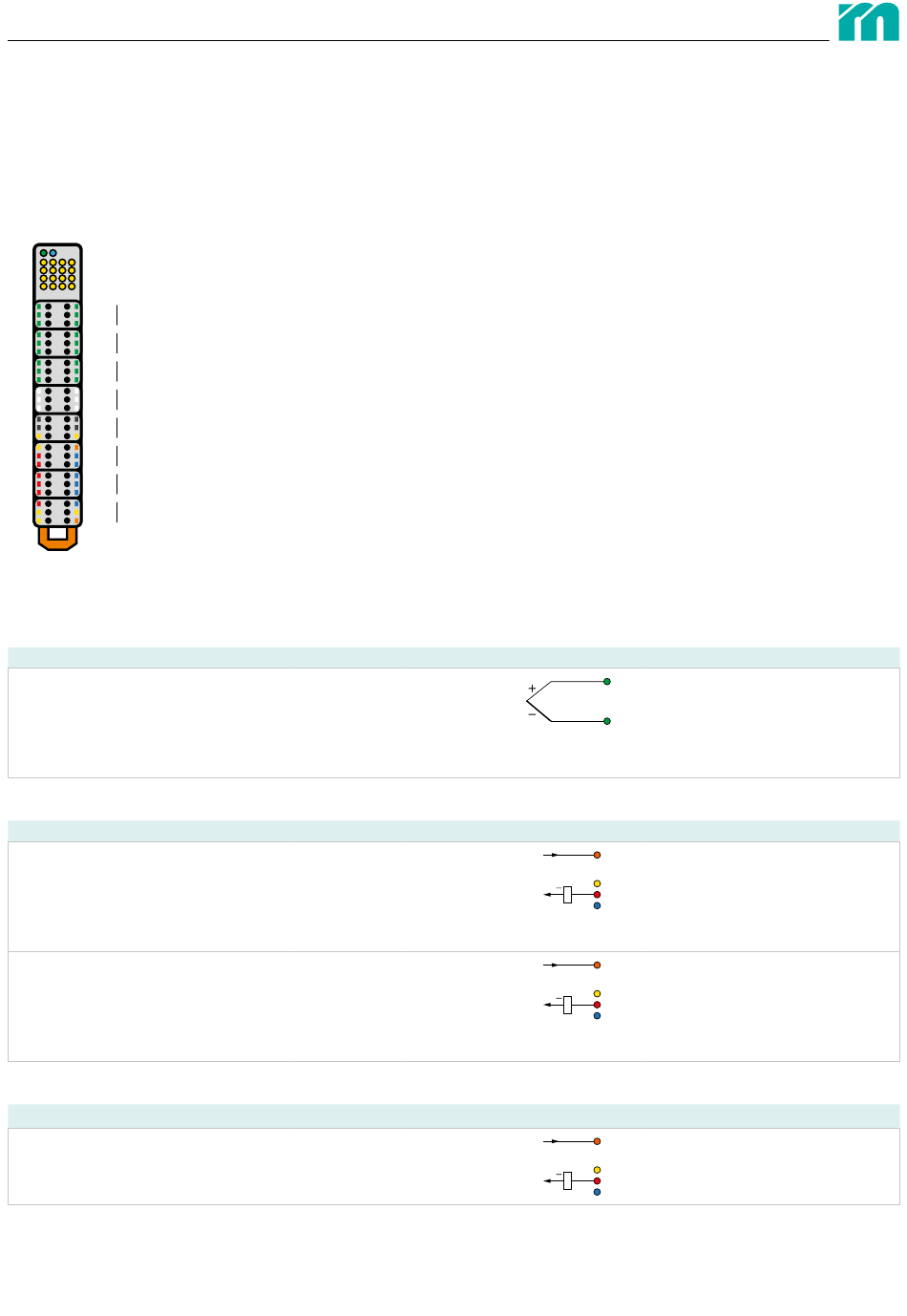

ANSCHLUSSÜBERSICHT
1+
2+
X1
1-
2-
1
2
3+
4+
X2
3-
4-
3
4
5+
6+
X3
5-
6-
5
6
C11
C0V
X4
C12
C0V
C13
C0V
AI1+
AI1-
X5
AI2+
AI2-
DI1
DI2
DI3
-UI
X6
OH1
OC1
OH2
OC2
OH3
OC3
X7
OH4
OC4
OH5
OC5
OH6
OC6
X8
DO1
DO2
DO3
+UO
ANSCHLÜSSE
FÜHLEREINGÄNGE
Anschluss
Thermoelement
DIGITALE AUSGÄNGE REGELUNG
Anschluss
Heizen
Optokoppler
Kühlen
Optokoppler
DIGITALE AUSGÄNGE
Anschluss
Optokoppler
Rev. 2502_V1
Technische Änderungen vorbehalten
Zone
Klemmen
1
X1.1 | X1.2
2
X1.4 | X1.5
3
X2.1 | X2.2
4
X2.4 | X2.5
5
X3.1 | X3.2
6
X3.4 | X3.5
Zone
Klemmen
1 (OH1)
X8.6 | X6.2
2 (OH2)
X8.6 | X6.3
3 (OH3)
X8.6 | X7.1
4 (OH4)
X8.6 | X7.2
5 (OH5)
X8.6 | X7.3
6 (OH6)
X8.6 | X8.1
1 (OC1)
X8.6 | X6.5
2 (OC2)
X8.6 | X6.6
3 (OC3)
X8.6 | X7.4
4 (OC4)
X8.6 | X7.5
5 (OC5)
X8.6 | X7.6
6 (OC6)
X8.6 | X8.4
Ausgang
Klemmen
1 (DO1)
X8.6 | X8.2
2 (DO2)
X8.6 | X8.5
3 (DO3)
X8.6 | X8.3
Symbol/Klemmenbezeichnung
Symbol/Klemmenbezeichnung
+U
+
0V
+U
+
0V
Symbol/Klemmenbezeichnung
+U
+
0V
Kapitel 4 — Modulübersicht
X1.1|X1.4|X2.1|X2.4|X3.1|X3.4
n+
n-
X1.2|X1.5|X2.2|X2.5|X3.2|X3.5
X8.6
+UO
DOn
X6.2|X6.3|X7.1|X7.2|X7.3|X8.1
OHn
OCn
X8.6
+UO
DOn
OHn
X6.5|X6.6|X7.4|X7.5|X7.6|X8.4
OCn
X8.6
+UO
DOn
X8.2|X8.5|X8.3
OHn
OCn
