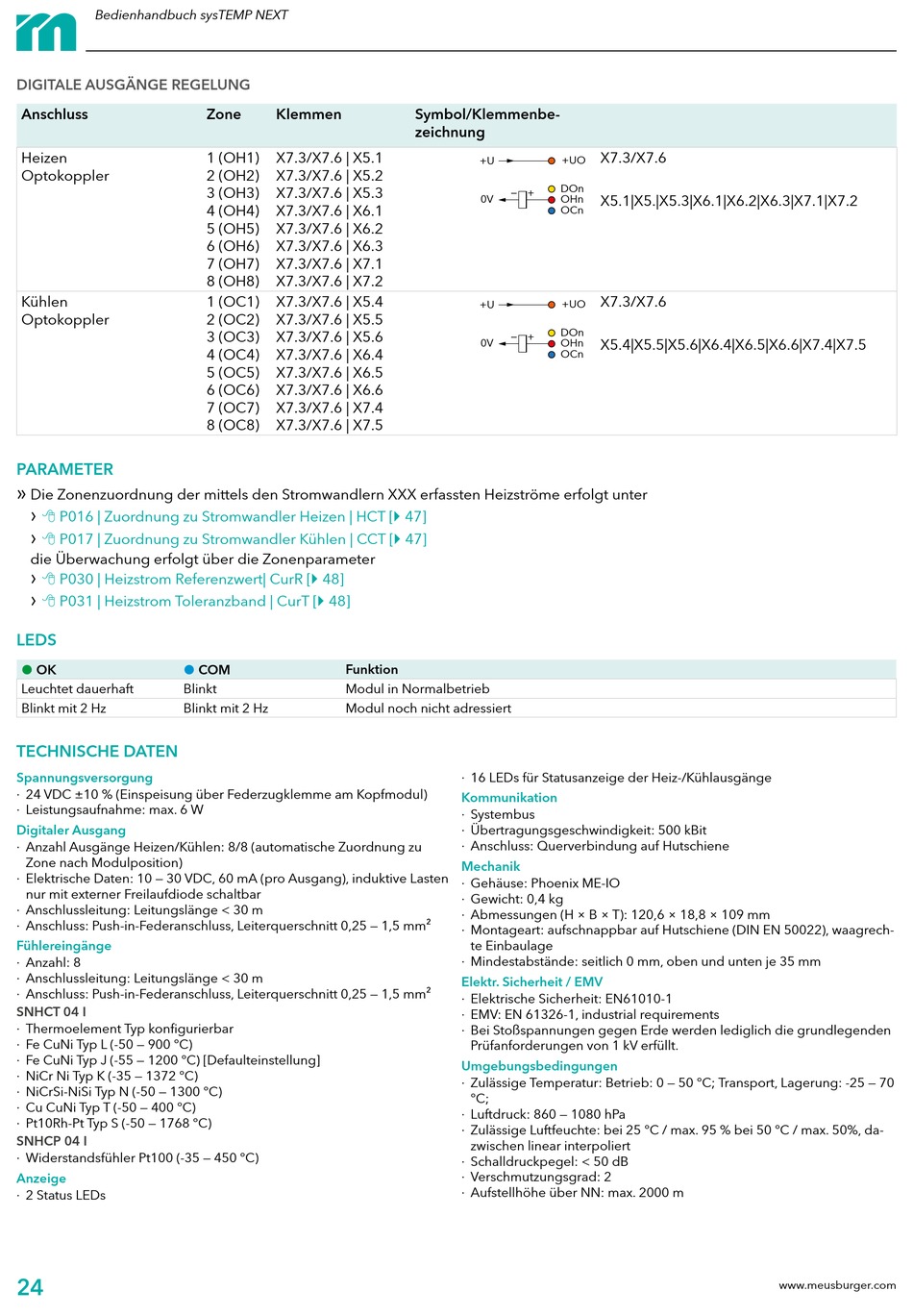

DIGITALE AUSGÄNGE REGELUNG
Anschluss
Heizen
Optokoppler
Kühlen
Optokoppler
PARAMETER
»
Die Zonenzuordnung der mittels den Stromwandlern XXX erfassten Heizströme erfolgt unter
›
8 P016 | Zuordnung zu Stromwandler Heizen | HCT [} 47]
›
8 P017 | Zuordnung zu Stromwandler Kühlen | CCT [} 47]
die Überwachung erfolgt über die Zonenparameter
›
8 P030 | Heizstrom Referenzwert| CurR [} 48]
›
8 P031 | Heizstrom Toleranzband | CurT [} 48]
LEDS
OK
Leuchtet dauerhaft
Blinkt
Blinkt mit 2 Hz
Blinkt mit 2 Hz
TECHNISCHE DATEN
Spannungsversorgung
∙ 24 VDC ±10 % (Einspeisung über Federzugklemme am Kopfmodul)
∙ Leistungsaufnahme: max. 6 W
Digitaler Ausgang
∙ Anzahl Ausgänge Heizen/Kühlen: 8/8 (automatische Zuordnung zu
Zone nach Modulposition)
∙ Elektrische Daten: 10 — 30 VDC, 60 mA (pro Ausgang), induktive Lasten
nur mit externer Freilaufdiode schaltbar
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
Fühlereingänge
∙ Anzahl: 8
∙ Anschlussleitung: Leitungslänge < 30 m
∙ Anschluss: Push-in-Federanschluss, Leiterquerschnitt 0,25 — 1,5 mm²
SNHCT 04 I
∙ Thermoelement Typ konfigurierbar
∙ Fe CuNi Typ L (-50 — 900 °C)
∙ Fe CuNi Typ J (-55 — 1200 °C) [Defaulteinstellung]
∙ NiCr Ni Typ K (-35 — 1372 °C)
∙ NiCrSi-NiSi Typ N (-50 — 1300 °C)
∙ Cu CuNi Typ T (-50 — 400 °C)
∙ Pt10Rh-Pt Typ S (-50 — 1768 °C)
SNHCP 04 I
∙ Widerstandsfühler Pt100 (-35 — 450 °C)
Anzeige
∙ 2 Status LEDs
24
Zone
Klemmen
1 (OH1)
X7.3/X7.6 | X5.1
2 (OH2)
X7.3/X7.6 | X5.2
3 (OH3)
X7.3/X7.6 | X5.3
4 (OH4)
X7.3/X7.6 | X6.1
5 (OH5)
X7.3/X7.6 | X6.2
6 (OH6)
X7.3/X7.6 | X6.3
7 (OH7)
X7.3/X7.6 | X7.1
8 (OH8)
X7.3/X7.6 | X7.2
1 (OC1)
X7.3/X7.6 | X5.4
2 (OC2)
X7.3/X7.6 | X5.5
3 (OC3)
X7.3/X7.6 | X5.6
4 (OC4)
X7.3/X7.6 | X6.4
5 (OC5)
X7.3/X7.6 | X6.5
6 (OC6)
X7.3/X7.6 | X6.6
7 (OC7)
X7.3/X7.6 | X7.4
8 (OC8)
X7.3/X7.6 | X7.5
COM
Funktion
Modul in Normalbetrieb
Modul noch nicht adressiert
Symbol/Klemmenbe-
zeichnung
+UO
+U
DOn
+
0V
OHn
OCn
+U
+UO
DOn
+
0V
OHn
OCn
∙ 16 LEDs für Statusanzeige der Heiz-/Kühlausgänge
Kommunikation
∙ Systembus
∙ Übertragungsgeschwindigkeit: 500 kBit
∙ Anschluss: Querverbindung auf Hutschiene
Mechanik
∙ Gehäuse: Phoenix ME-IO
∙ Gewicht: 0,4 kg
∙ Abmessungen (H × B × T): 120,6 × 18,8 × 109 mm
∙ Montageart: aufschnappbar auf Hutschiene (DIN EN 50022), waagrech-
te Einbaulage
∙ Mindestabstände: seitlich 0 mm, oben und unten je 35 mm
Elektr. Sicherheit / EMV
∙ Elektrische Sicherheit: EN61010-1
∙ EMV: EN 61326-1, industrial requirements
∙ Bei Stoßspannungen gegen Erde werden lediglich die grundlegenden
Prüfanforderungen von 1 kV erfüllt.
Umgebungsbedingungen
∙ Zulässige Temperatur: Betrieb: 0 — 50 °C; Transport, Lagerung: -25 — 70
°C;
∙ Luftdruck: 860 — 1080 hPa
∙ Zulässige Luftfeuchte: bei 25 °C / max. 95 % bei 50 °C / max. 50%, da-
zwischen linear interpoliert
∙ Schalldruckpegel: < 50 dB
∙ Verschmutzungsgrad: 2
∙ Aufstellhöhe über NN: max. 2000 m
X7.3/X7.6
X5.1|X5.|X5.3|X6.1|X6.2|X6.3|X7.1|X7.2
X7.3/X7.6
X5.4|X5.5|X5.6|X6.4|X6.5|X6.6|X7.4|X7.5
