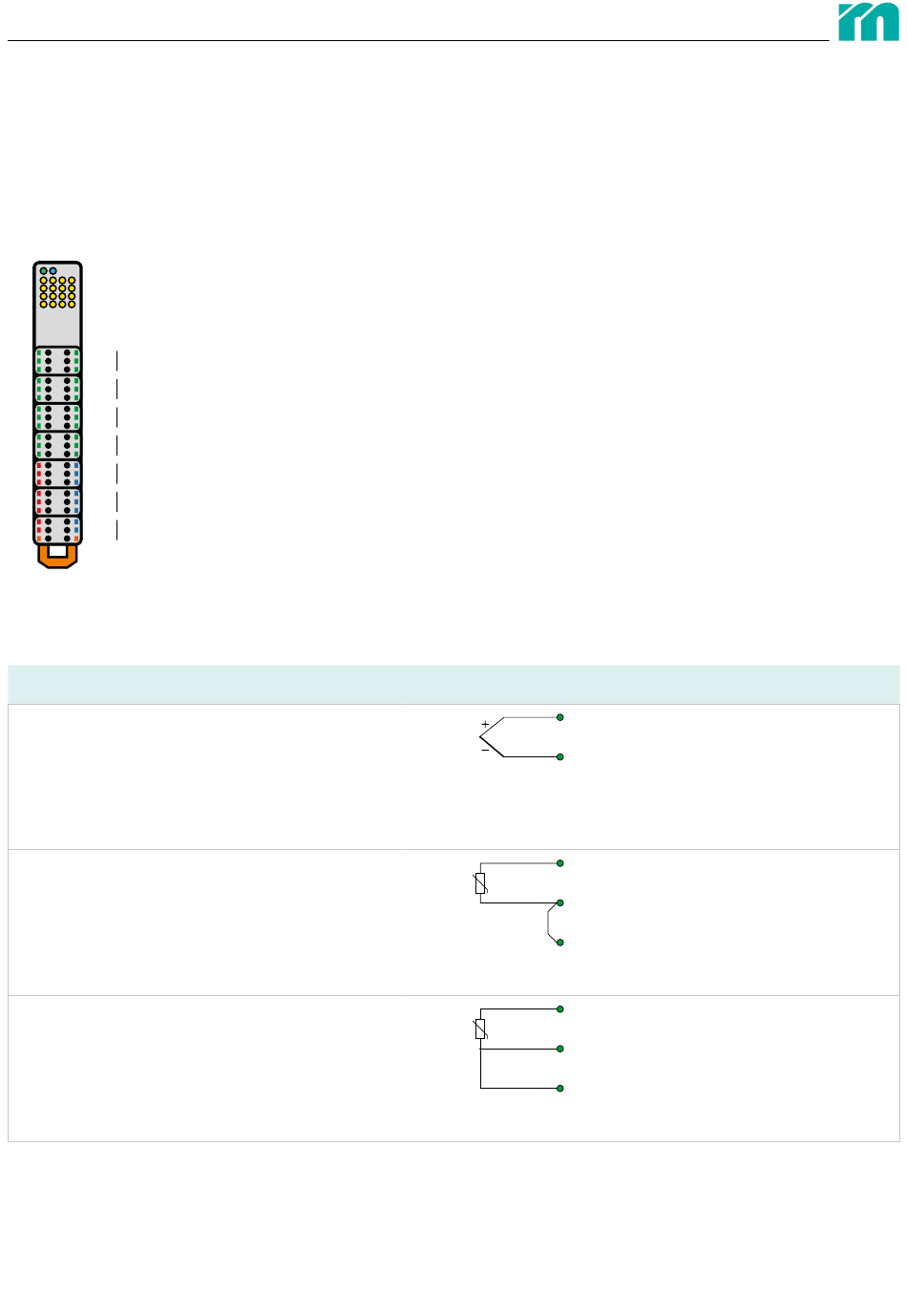

SNHCT 08 & SNHCP 08 - KOMBINATIONSMODUL FÜR 8 REGELZONEN
FUNKTION
Das Kombinationsmodul verein alle Ein- und Ausgänge für 8 Regelzonen. Die Fühlersignale werden erfasst und als Istwert ver-
wendet, die 16 digitalen Ausgänge können über entsprechende Leistungsstufen zum Ansteuern von Heizungen und Kühlungen
eingesetzt werden. Das Modul ist in 2 Ausführungen verfügbar. Einmal zum Anschluss für Thermoelemente, einmal zum Anschluss
von Widerstandsfühlern.
ANSCHLUSSÜBERSICHT
1+
2+
X1
1-
2-
1
2
3+
4+
X2
3-
4-
3
4
5+
6+
X3
5-
6-
5
6
7+
8+
X4
7-
8-
7
8
OH1
OC1
X5
OH2
OC2
OH3
OC3
OH4
OC4
X6
OH5
OC5
OH6
OC6
OH7
OC7
X7
OH8
OC8
+UO
+UO
ANSCHLÜSSE
FÜHLEREINGÄNGE
Anschluss
Thermoelement
Widerstandsthermometer
2 Leiter
Widerstandsthermometer
3 Leiter
Rev. 2502_V1
Technische Änderungen vorbehalten
Zone
Klemmen
1
X1.1 | X1.2
2
X1.4 | X1.5
3
X2.1 | X2.2
4
X2.4 | X2.5
5
X3.1 | X3.2
6
X3.4 | X3.5
7
X4.1 | X4.2
8
X4.4 | X4.5
1
X1.1 | X1.2 | X1.3
2
X1.4 | X1.5 | X1.6
3
X2.1 | X2.2 | X2.3
4
X2.4 | X2.5 | X2.6
5
X3.1 | X3.2 | X3.3
6
X3.4 | X3.5 | X3.6
7
X4.1 | X4.2 | X4.3
8
X4.4 | X4.5 | X4.6
1
X1.1 | X1.2 | X1.3
2
X1.4 | X1.5 | X1.6
3
X2.1 | X2.2 | X2.3
4
X2.4 | X2.5 | X2.6
5
X3.1 | X3.2 | X3.3
6
X3.4 | X3.5 | X3.6
7
X4.1 | X4.2 | X4.3
8
X4.4 | X4.5 | X4.6
Symbol/Klemmenbe-
zeichnung
n+
n-
n+
n-
n
n+
n-
n
Kapitel 4 — Modulübersicht
X1.1|X1.4|X2.1|X2.4| X3.1|X3.4|X4.1|X4.4
X1.2|X1.5|X2.2|X2.5| X3.2|X3.5|X4.2|X4.5
X1.1|X1.4|X2.1|X2.4| X3.1|X3.4|X4.1|X4.4
X1.2|X1.5|X2.2|X2.5| X3.2|X3.5|X2.2|X3.5
X1.3|X1.6|X2.3|X2.6| X3.3|X3.6|X4.3|X4.6
X1.1|X1.4|X2.1|X2.4| X3.1|X3.4|X4.1|X4.4
X1.2|X1.5|X2.2|X2.5| X3.2|X3.5|X2.2|X3.5
X1.3|X1.6|X2.3|X2.6| X3.3|X3.6|X4.3|X4.6
