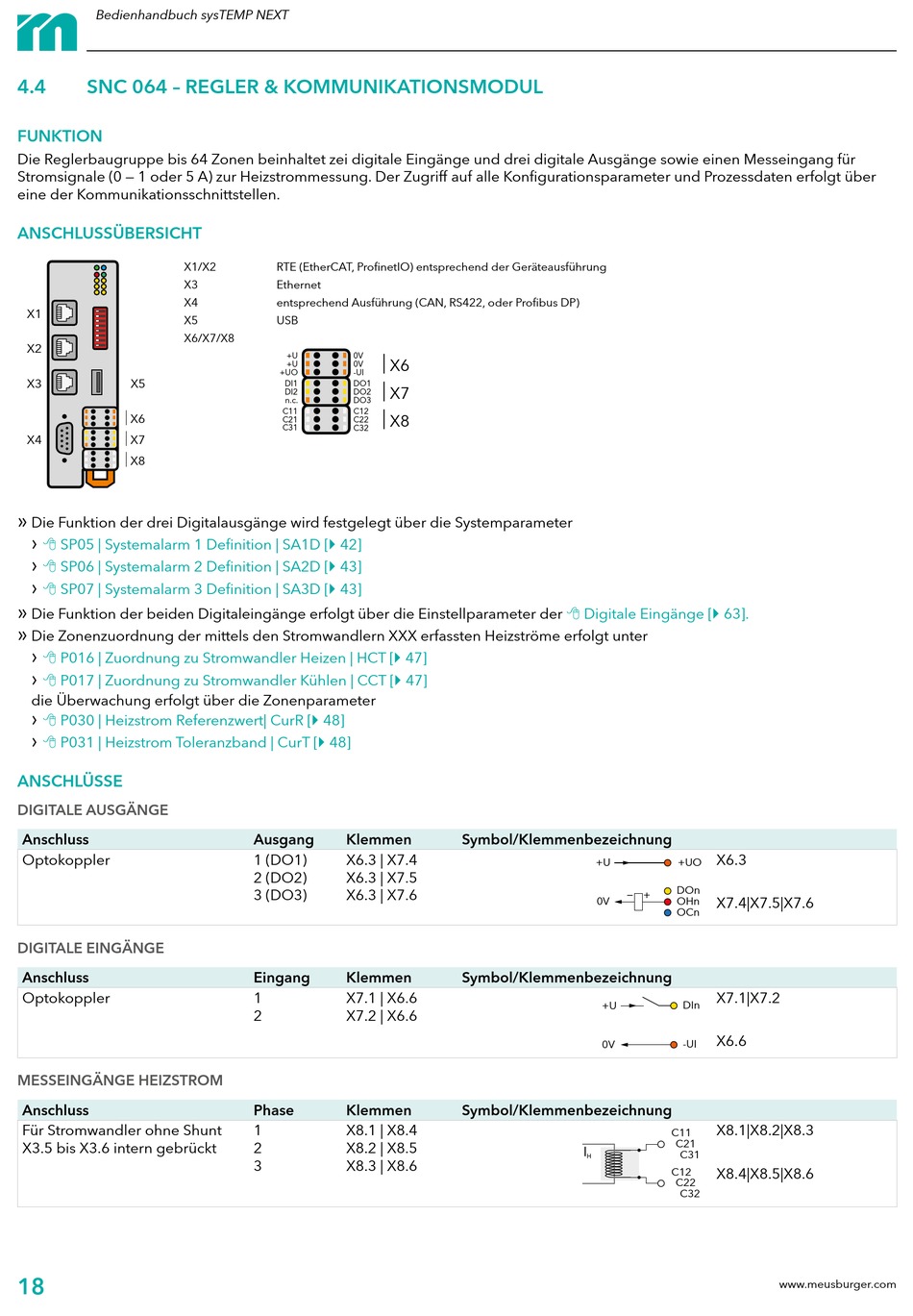

SNC 064 – REGLER & KOMMUNIKATIONSMODUL
FUNKTION
Die Reglerbaugruppe bis 64 Zonen beinhaltet zei digitale Eingänge und drei digitale Ausgänge sowie einen Messeingang für
Stromsignale (0 — 1 oder 5 A) zur Heizstrommessung. Der Zugriff auf alle Konfigurationsparameter und Prozessdaten erfolgt über
eine der Kommunikationsschnittstellen.
ANSCHLUSSÜBERSICHT
X1/X2
X3
X4
X1
X5
X6/X7/X8
X2
X3
X5
X6
X4
X7
X8
»
Die Funktion der drei Digitalausgänge wird festgelegt über die Systemparameter
›
8 SP05 | Systemalarm 1 Definition | SA1D [} 42]
›
8 SP06 | Systemalarm 2 Definition | SA2D [} 43]
›
8 SP07 | Systemalarm 3 Definition | SA3D [} 43]
»
Die Funktion der beiden Digitaleingänge erfolgt über die Einstellparameter der
»
Die Zonenzuordnung der mittels den Stromwandlern XXX erfassten Heizströme erfolgt unter
›
8 P016 | Zuordnung zu Stromwandler Heizen | HCT [} 47]
›
8 P017 | Zuordnung zu Stromwandler Kühlen | CCT [} 47]
die Überwachung erfolgt über die Zonenparameter
›
8 P030 | Heizstrom Referenzwert| CurR [} 48]
›
8 P031 | Heizstrom Toleranzband | CurT [} 48]
ANSCHLÜSSE
DIGITALE AUSGÄNGE
Anschluss
Optokoppler
DIGITALE EINGÄNGE
Anschluss
Optokoppler
MESSEINGÄNGE HEIZSTROM
Anschluss
Für Stromwandler ohne Shunt
X3.5 bis X3.6 intern gebrückt
18
RTE (EtherCAT, ProfinetIO) entsprechend der Geräteausführung
Ethernet
entsprechend Ausführung (CAN, RS422, oder Profibus DP)
USB
+U
0V
X6
+U
0V
+UO
-UI
DI1
DO1
X7
DI2
DO2
n.c.
DO3
C11
C12
X8
C21
C22
C31
C32
Ausgang
Klemmen
1 (DO1)
X6.3 | X7.4
2 (DO2)
X6.3 | X7.5
3 (DO3)
X6.3 | X7.6
Eingang
Klemmen
1
X7.1 | X6.6
2
X7.2 | X6.6
Phase
Klemmen
1
X8.1 | X8.4
2
X8.2 | X8.5
3
X8.3 | X8.6
8 Digitale Eingänge [} 63].
Symbol/Klemmenbezeichnung
+U
0V
Symbol/Klemmenbezeichnung
+U
0V
Symbol/Klemmenbezeichnung
I
H
X6.3
+UO
DOn
+
X7.4|X7.5|X7.6
OHn
OCn
X7.1|X7.2
DIn
X6.6
-UI
X8.1|X8.2|X8.3
C11
C21
C31
C12
X8.4|X8.5|X8.6
C22
C32
