Pos.
Bezeichnung
3
Filterpatrone (Neu)
14. Die neue Filterpatrone (Pos. 3) über die Rotationsdüse (Pos. 4) ziehen
und mit der Dichtscheibe + Sechskantmutter verschrauben.
15. Vor dem Einbau der neuen Filterpatrone muss der Dichtungsring (Pos.
14) der Filteraufnahme aufgesetzt werden, dazu vorab die alte Dichtung
entfernen und die Dichtflächen (Pos. 15) gründlich reinigen.
16. Die Filteraufnahme mit der neuen Filterpatrone (Pos. 3) einsetzen und
mit den vier Sechskantschrauben verschrauben. Dabei auf die richtige
Positionierung des Druckluft-Magnetventils (Pos. 10) achten.
17. Die Schritte 8 – 16 bei jedem Filter durchführen.
18. Nach dem sämtliche Filterpatronen gewechselt wurden, erfolgt die
weitere Montage in umgekehrter Reihenfolge mit den Schritten 6 – 4.
Nach dem Filterwechsel folgende Schritte durchführen:
1. Wartungstüren verschrauben/ verschließen.
2. Vorhängeschloss entfernen/ Produkt entriegeln.
3. Druckluft und Stromversorgung wiederherstellen.
4. Inbetriebnahme des Produkts. Siehe auch Kapitel „Inbetriebnahme".
15028844-00

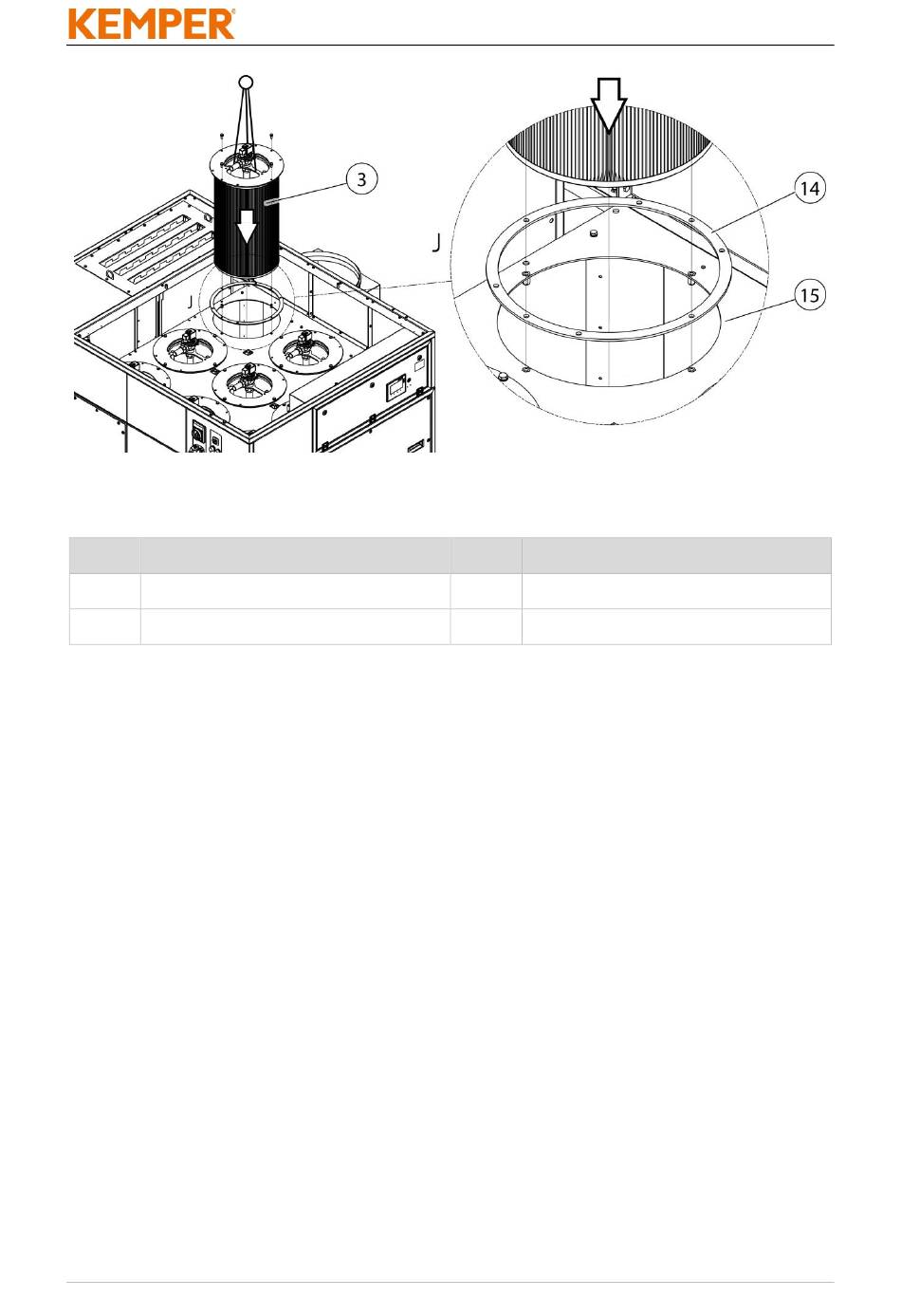

Abb. 47: Filterwechsel – Dichtung Filteraufnahme
Tab. 35: Filterwechsel – Dichtung Filteraufnahme
Pos.
Bezeichnung
14
Dichtungsring
15
Dichtfläche
- 74 -
