Pos
Bezeichnung
7
Ansaugkasten
8
Rohrleitungssystem
9
Wandhalter
1. Die Dichtflächen des Ansaugkasten (Pos. 7) mit dem beiliegenden
Dichtband bekleben
2. Den Ansaugkasten (Pos. 7) mit den beiliegenden Schrauben an der
Filteranlage montieren.

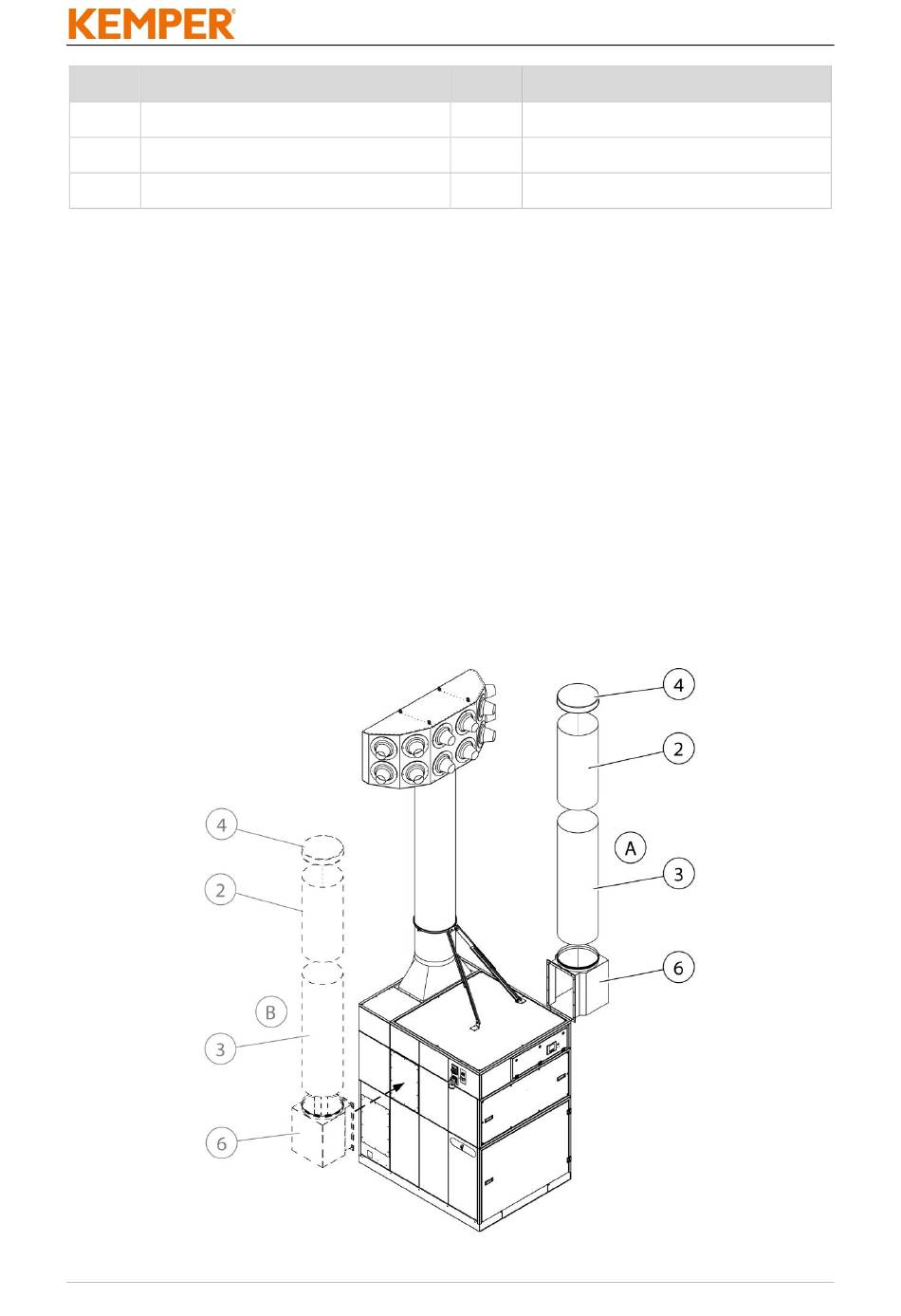

3. Je nach Montagevariante die Ansaugrohrleitung laut Abbildung
montieren. Bei der Verlegung und Fixierung ist auf die normgerechte
Montage zu achten.
4. Die Rohrleitungsverbindungen mit den Blechschrauben fixieren und
Undichtigkeiten mit dem beiliegenden Dichtband abkleben.
5.3.2 Montage -Produkt mit Ansaugstutzen Saugkorb
15028844-00
Tab. 9: Bodenmontage – Ansaugrohrleitung
- 37 -
Pos.
Bezeichnung
10
Luft-Ansauggitter
11
Stütze
