Kemper KemJet Betriebsanleitung Seite 34

Pos. Produkt
Artikelnummer
A 998800407
B 998800401
Tab. 6: Montage – Übersicht der Produktvarianten
Montage der Ausblaseinheit
Die Montage der Ausblaseinheit wie folgt durchführen:
Pos. Bezeichnung
1 Luftauslassgitter -
Deckelblech
2 Übergangsstück
3 Wickelfalzrohr
1. Das Übergangsstück (Pos. 2) Auf dem Luftauslassgitter – Deckelblech
der Filteranlage (Pos. 1) montieren.
2. Das Wickelfalzrohr (Pos. 3) auf dem Übergangsstück (Pos. 2) stecken.
3. Das Stützenset (Pos. 4) gemäß Abbildung montieren. Dazu die
Rohrschelle um das Wickelfalzrohr (Pos. 3) legen.
4. Das Wickelfalzrohr mit einer Wasserwaage ausrichten.
15028844-00
Pos.
C

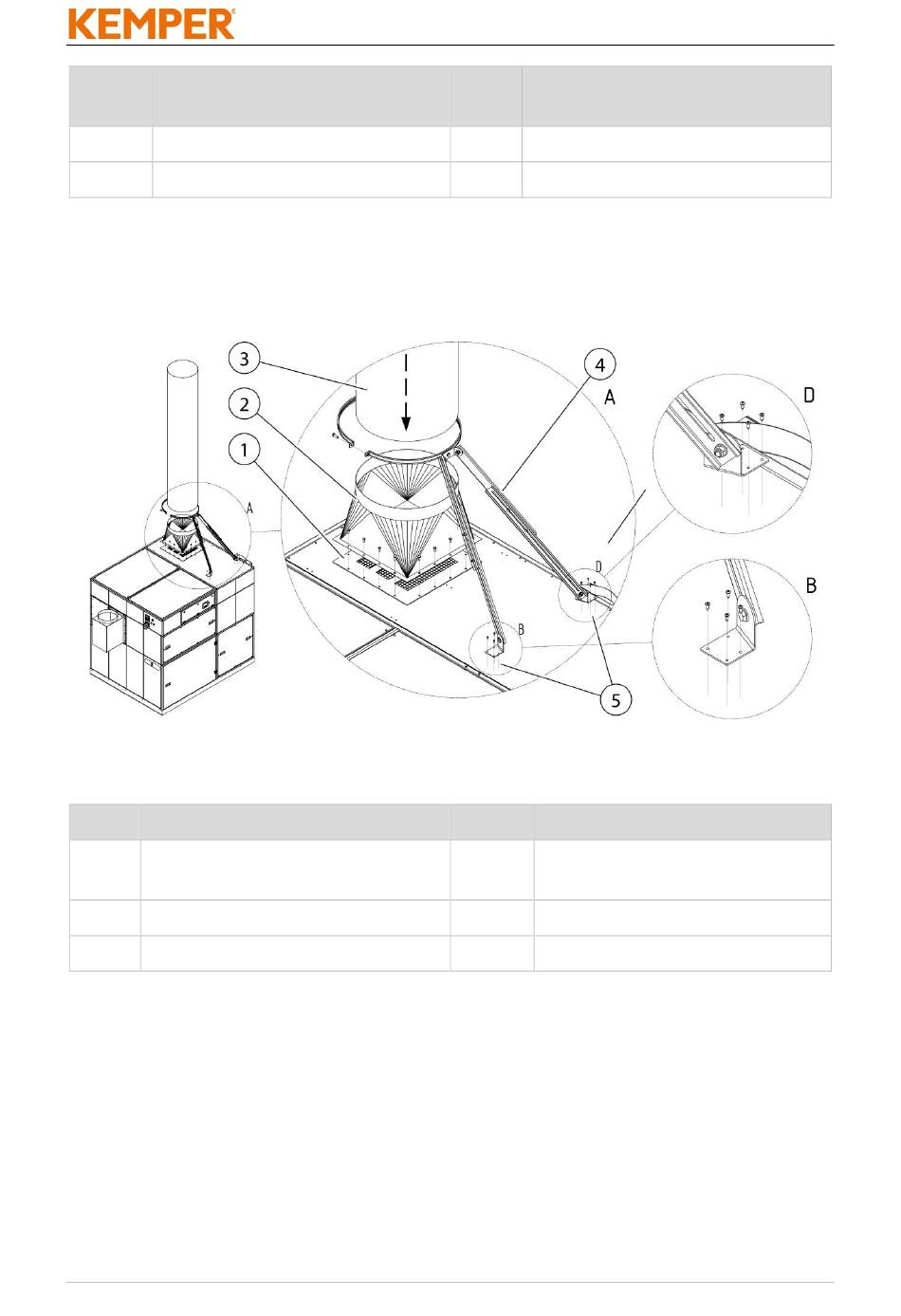

Abb. 12: Montage - Ausblaseinheit
Pos.
4
5
Tab. 7: Montage - Ausblaseinheit
- 34 -
Produkt
Artikelnummer
998800414
Bezeichnung
Stützenset
Befestigungsblech
DE
