Pos.
Bezeichnung
1
Deckelblech
1. Das Produkt vom Strom-/und Druckluftnetz trennen und eventuell
vorhandene Luft aus dem System lassen.
2. Das Produkt mit einem Vorhängeschloss sichern, damit ein
unbeabsichtigtes Wiedereinschalten verhindert wird.
3. Original-Ersatzfilterpatronen und die mitgelieferten Entsorgungsbeutel
bereitstellen.
4. Das Deckelblech (Pos. 1) mit geeignetem Werkzeug demontieren.
Pos.
Bezeichnung
4
Filteraufnahme
10
Druckluft-Magnetventil
11
Anschlussstecker Druckluft-
Magnetventil
5. Die Schraube am Anschlussstecker (Pos. 11) lösen und den Stecker vom
Druckluft-Magnetventil (Pos. 10) abziehen.
15028844-00
Tab. 32: Filterwechsel – Deckelblech demontieren

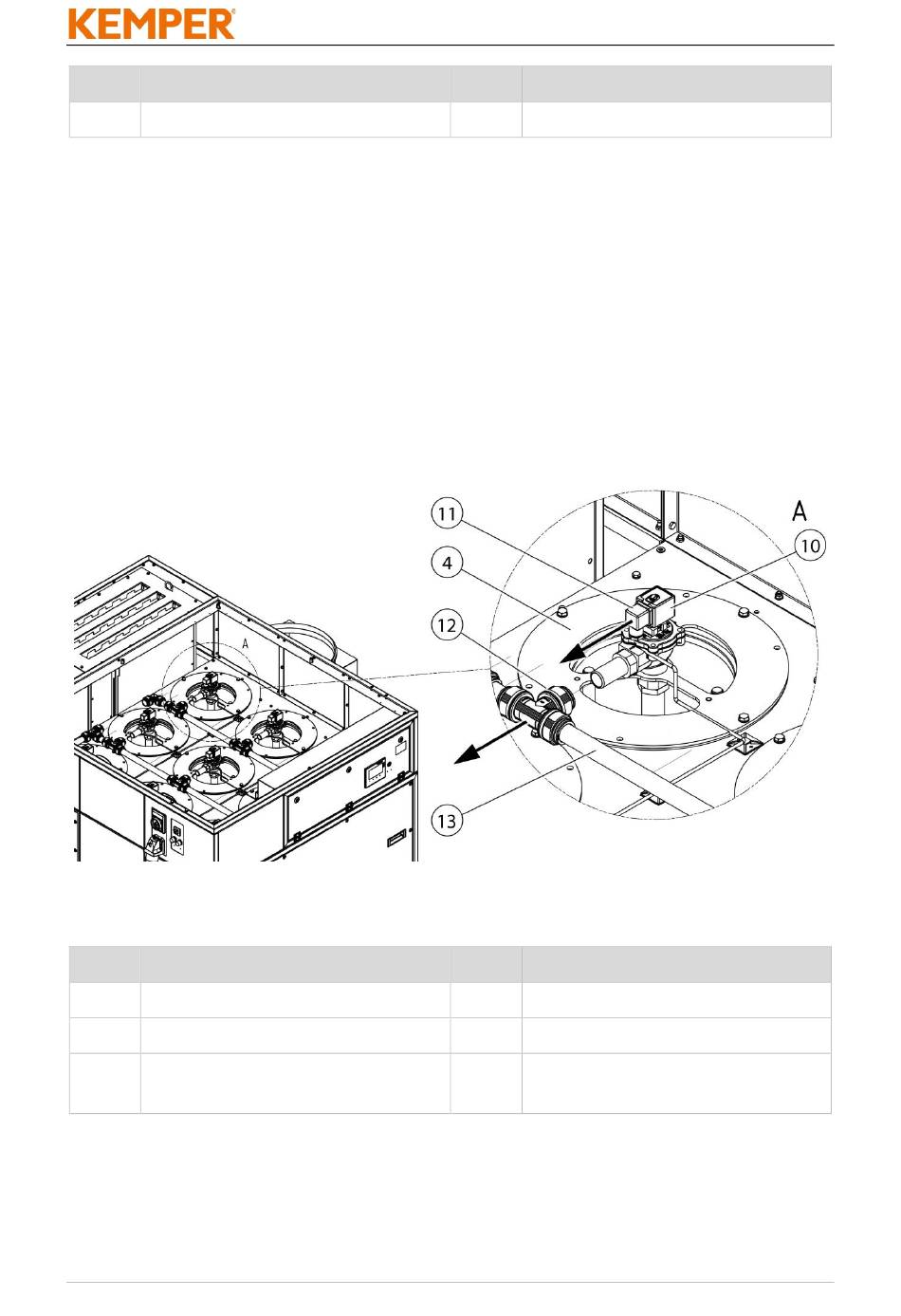

Abb. 43: Filterwechsel – Anschlüsse demontieren
Tab. 33: Filterwechsel – Anschlüsse demontieren
Pos.
Bezeichnung
4
Filteraufnahme
Pos.
Bezeichnung
12
Druckluftverschraubung
13
Druckluftverrohrung
- 71 -
