5. Gemäß Abbildung die zwei Befestigungsbleche (Pos. 5) mit dem
Deckelblech der Filteranlage (Pos. 1) verschrauben. Dazu die
beiliegenden Blechschrauben verwenden.
6. Das Wickelfalzrohr (Pos. 3) mit dem Übergangsstück (Pos. 2) mit selbst-
schneidende Blechschrauben fixieren.
Pos.
Bezeichnung
3
Wickelfalzrohr
7. Die Ausblaseinheit (Pos. 6) mit einem geeigneten Hebewerkzeug, zum
Beispiel einem Kran oder Gabelstapler, auf das Wickelfalzrohr (Pos. 3)
setzen.
8. Die Ausblaseinheit (Pos. 6) ausrichten und mit selbstschneidenden
Blechschrauben am Wickelfalzrohr (Pos. 3) fixieren.
5.3.1 Montage – Produkt mit Ansaugrohrleitungssystem
Die Montage der Ansaugrohrleitung wie folgt durchführen:
Es sind zwei Montage-Varianten vorgesehen:
•
Montage der Ansaugrohrleitung an der Wand mit Wandausleger
15028844-00

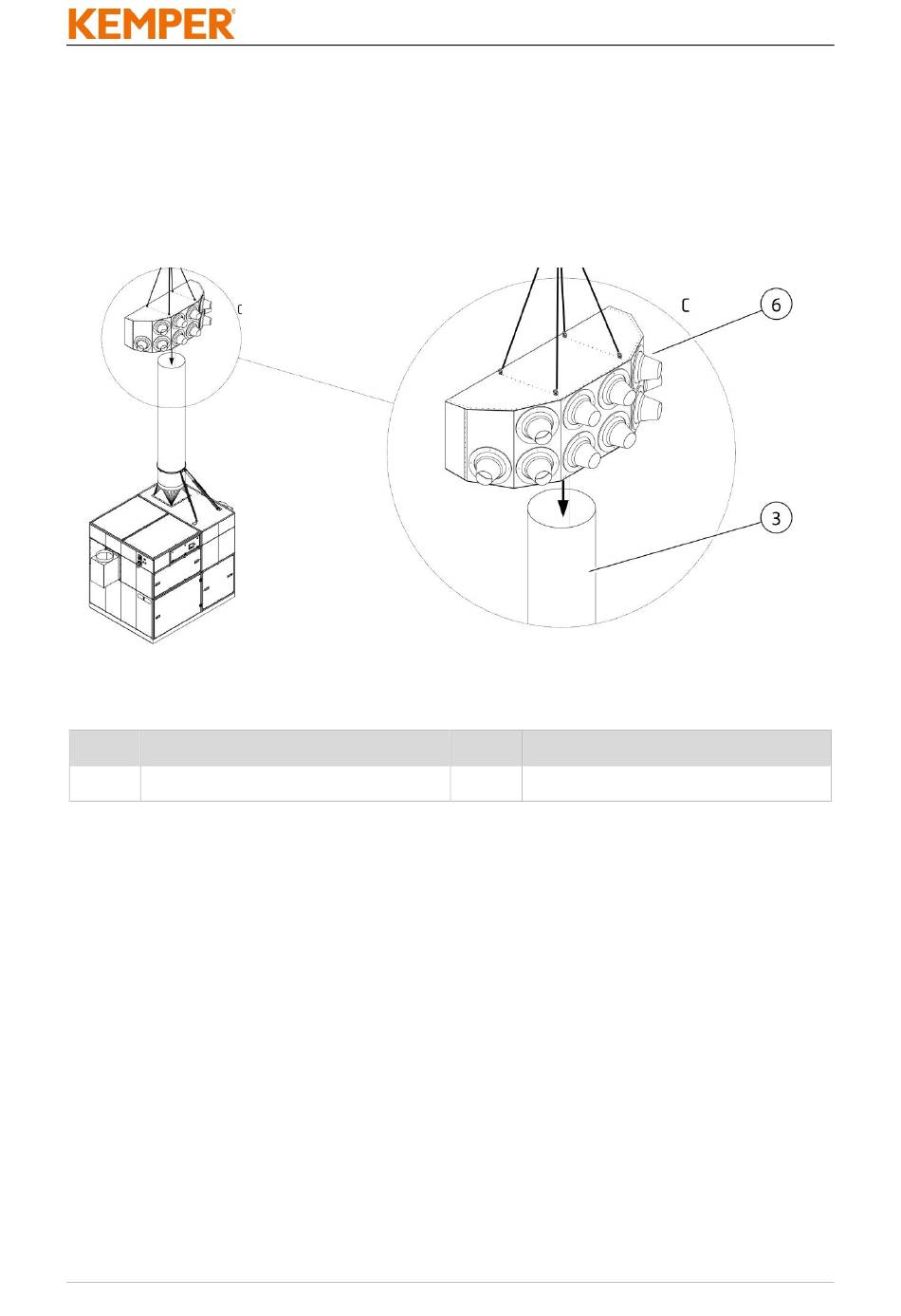

Abb. 13: Montage - Ausblaseinheit
Pos.
6
Tab. 8: Montage - Ausblaseinheit
- 35 -
Bezeichnung
Ausblaseinheit
DE
