Pos.
Bezeichnung
3
Filterpatrone
Tab. 34: Filterwechsel – Filteraufnahme demontieren
8. Laut Abbildung die vier Sechskantschrauben der Filteraufnahme (Pos.
4) demontieren.
9. Die Filteraufnahme (Pos.4) + Filterpatrone (Pos. 8) mit einer
Hebevorrichtung aus dem Produkt heben.

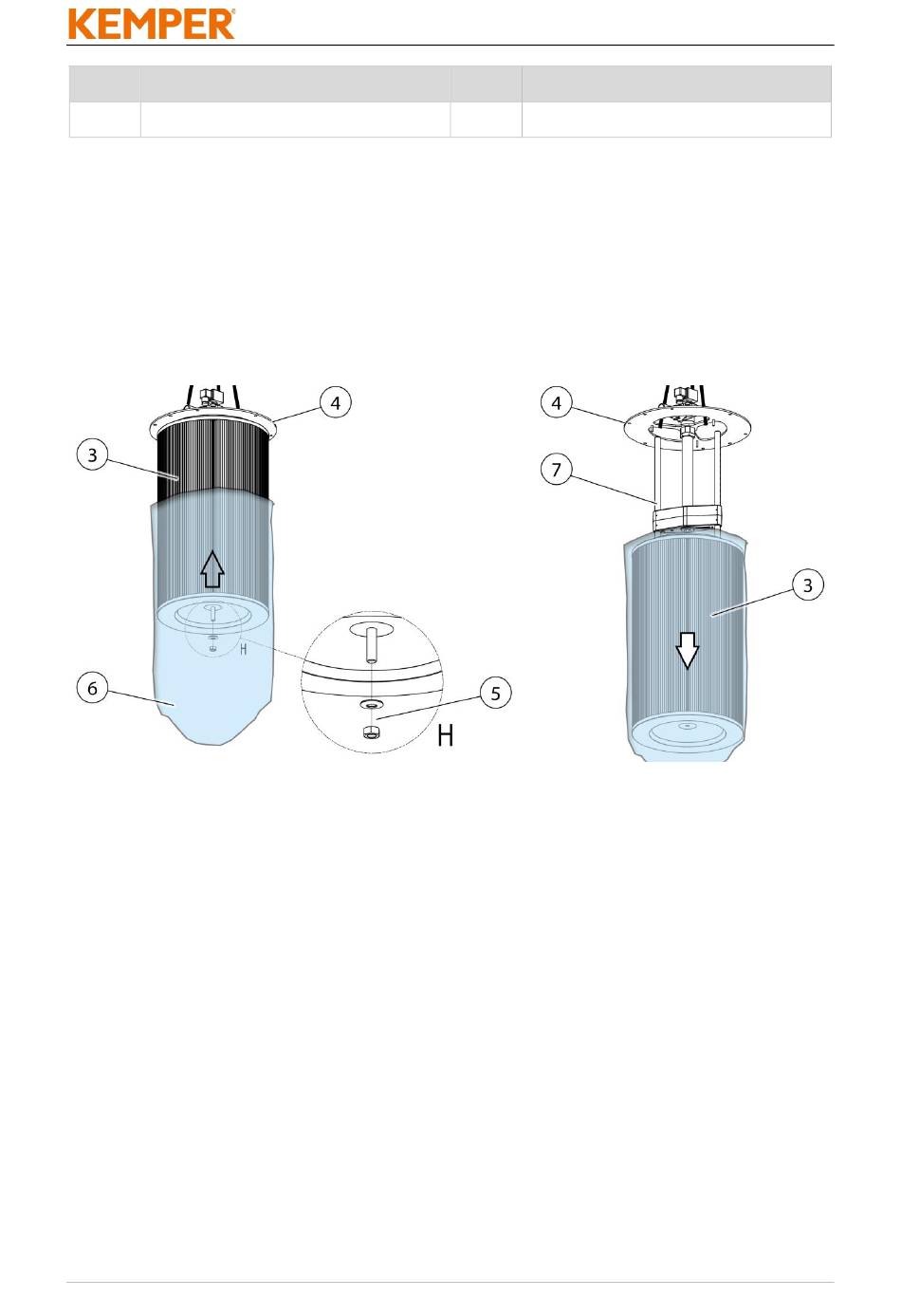

Abb. 46: Filterwechsel – Filterpatrone demontieren
10. Die Sechskantmutter (Pos. 5) im unteren Bereich der Filterpatrone (Pos.
3) lösen, jedoch noch nicht entfernen.
11. Den mitgelieferten Entsorgungsbeutel (Pos. 6) vorsichtig, ohne
Staubpartikel aufzuwirbeln über die Filterpatrone (Pos. 3) stülpen.
12. Die Filterpatrone (Pos. 3) anhalten und die Sechskantmutter (Pos. 5)
komplett lösen und zusammen mit der Dichtscheibe in den
Entsorgungsbeutel (Pos. 6) fallen lassen.
13. Den Entsorgungsbeutel mit der verunreinigten Filterpatrone nach
unten von der Rotationsdüse ziehen. Den Entsorgungsbeutel Luftdicht
verschließen und nach gültigen Vorschriften entsorgen.
15028844-00
Pos.
Bezeichnung
4
Filteraufnahme
- 73 -
