Pos. Bezeichnung
2 Ansaugstutzen (Saugkorb)
3 Ansaugrohrleitung
HINWEIS
Der Anschlusskasten kann links- oder rechtsseitig an der Filteranlage
montiert werden.
Siehe Abbildung: Pos. A oder B
Die Montage wie folgt durchführen.
1. Die Dichtflächen des Ansaugkasten (Pos. 6) mit dem beiliegenden
Dichtband bekleben
15028844-00

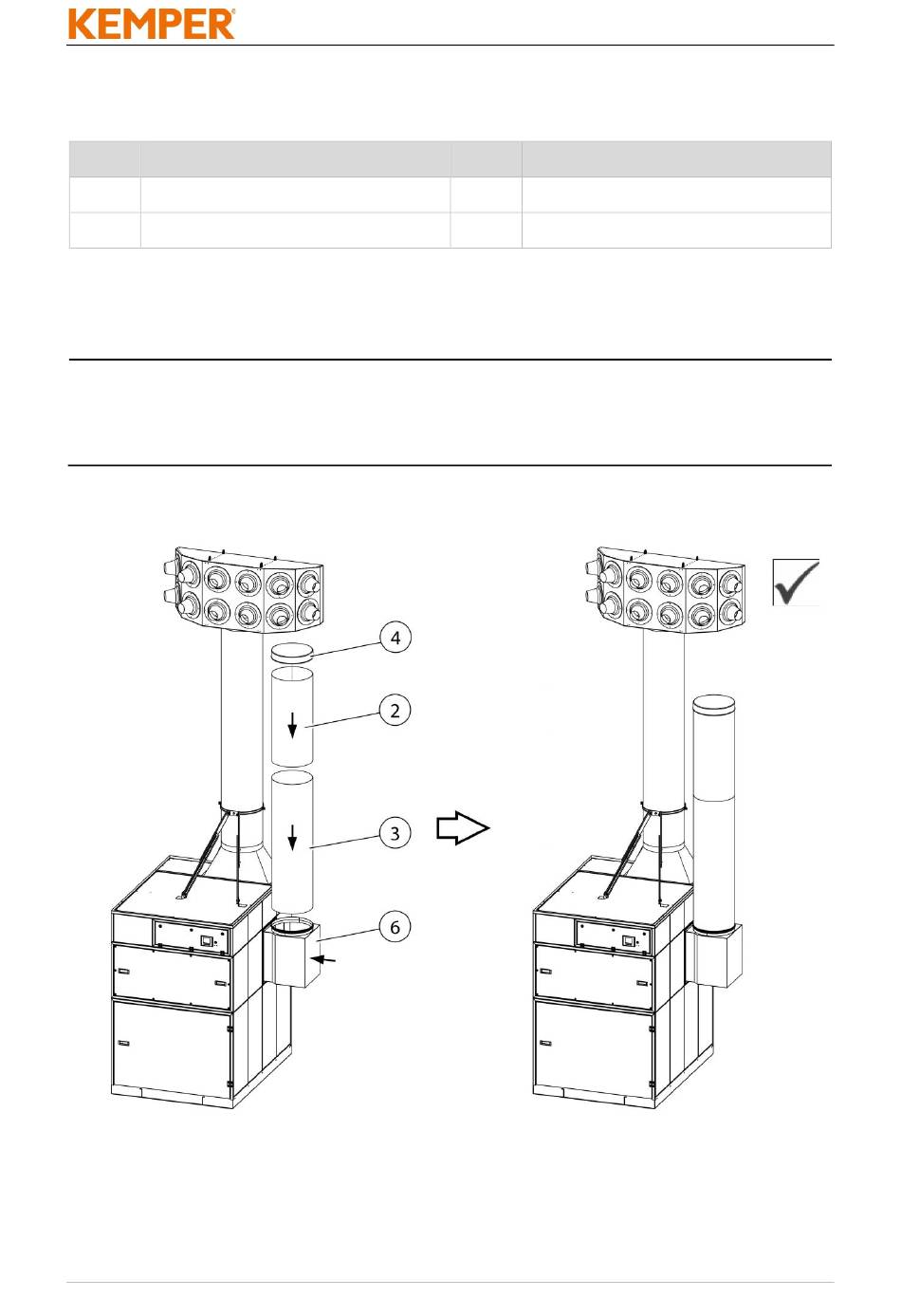

Abb. 16: Montage - Ansaugstutzen
Pos.
4
6
Tab. 10: Positionen am Produkt
Abb. 17: Positionen am Produkt
- 38 -
Bezeichnung
Deckel Ansaugstutzen
Anschlusskasten
