Dies hängt von dem Dampfdruck/der Temperatur
der Zielchemikalie ab.
5.10 Fernrücksetzungsoption
Die Fernrücksetzungsoption ermöglicht die dezentrale
Aktivierung der SPM-Alarmrücksetzungsfunktion.
Mit dieser Option können SPM-Alarme und Fehler
ohne Anwesenheit am Überwachungsstandort
zurückgesetzt werden.

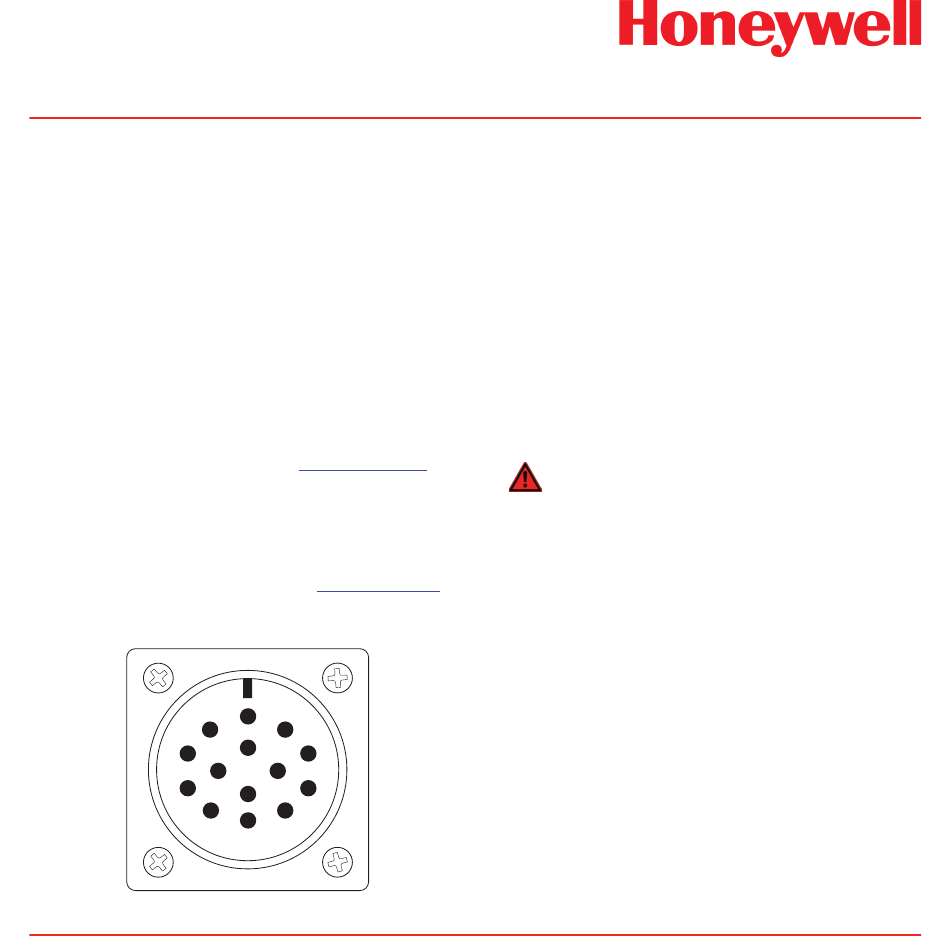

Die Abbildung zeigt den runden 14-poligen Stecker
(3) für Standard-SPM-Einheiten. Die Pins E und N
bieten zwei Kontakte für eine Fernrücksetzung.
Für Geräte mit Z-Spülsystem verweisen wir auf
die Anweisungen zur internen Verdrahtung der
Fernrücksetzungsanschlüsse in
Das dezentrale Gerät mit einem kurzzeitigen
Kontaktschluss von mindestens 0,1 Sekunden wird
vom Kunden bereitgestellt. Bei einem Nennstrom von
über 3,5 mA sollte der externe Stromkreiswiderstand
maximal 1500 Ohm betragen. Siehe
weitere Informationen zu SPM-Ausgangsanschlüssen
und Relaisklemmenstatus.
K
J
H
Technisches Handbuch SPM
Abschnitt
5.2.6.
Abschnitt 2.4.1
B
A
C
L
P
M
D
N
E
F
G
SPM Single Point Monitor
5.11 Zweipunkt-Betrieb
Diese Option von 2 x 15 Meter (50 Fuß) ermöglicht
eine Zweipunkt-Überwachung, bei der jeder Punkt
15 Meter (50 Fuß) vom SPM entfernt ist. Ein SPM,
das mit dieser Option ausgestattet ist, kann nicht
anzeigen, an welchem individuellen Punkt es zu
einem Austritt gekommen ist. Es meldet jedoch, dass
an einem der Überwachungspunkte ein Gaszustand
vorliegt. Die benötigten Probenahmeschläuche
sind im Lieferumfang der Option enthalten. Zudem
umfasst die Option einen 15-Meter-langen (50 Fuß)
Abluftschlauch aus Polypropylen (3/16" Innen- und
1/4" Außendurchmesser). Auch eine Pumpe mit
höherer Leistung wird mitgeliefert.
Warnung
1. An der im Lieferumfang enthaltenen
Probenahmeleitung des SPM dürfen
keinesfalls Änderungen vorgenommen
werden. Diese Option dient lediglich der
für
Umgebungsüberwachung. Eine Probenahme
an zwei Punkten mit unterschiedlichen
Druckwerten sollte nicht erfolgen.
2. Die Zweipunkt-Option ist nur bei Zielgasen
einsetzbar, bei denen eine Probenahmeleitung
von 15 Meter (50 Fuß) verwendet werden
kann. Siehe Abschnitt 4.10 für weitere
Informationen zu Längenbegrenzungen der
Probenahmeleitungen.
5.11.1 Installation
Zur Installation der beiden 15-Meter-Schläuche
(50 Fuß) das Ende wie in der Abbildung dargestellt
in den Anschluss stecken und mit einem Schlüssel
sicher befestigen.
5-17
