Gasalarm 2
M
Gasalarm 2
N*
Fernrücksetzungsoption
P
Gasalarm 2
B
A
A
K
K
C
L
J
J
P
M
P
D
H
H
N
E
F
G
G
* Die Pins E und N bleiben offen (d. h. keine Belegung),
außer das Gerät ist mit der Fernrücksetzungsoption
ausgestattet. Siehe
Informationen.
** Schließen Sie keine Analoggeräte mit einer
Impedanz von über 850 Ohm an.
Hinweis:
Der mA-Bereich beträgt 4 – 20 mA und dient nicht
als Anzeige eines Fehlerzustands. Wenn ein Fehler
am mA-Ausgang angezeigt werden soll, führen Sie
das 4-20 mA „+" Signal (H) durch den gemeinsamen
Gerätefehler-Bezugsleiter (B) und verwenden Sie
den Gerätefehler-NC-Kontakt als 4-20 mA „+"
Signal. (Siehe Abbildung auf vorheriger Seite)
2.5 Öffnen der Abdeckung
Die Informationen in diesem Abschnitt sollen eine
Beschädigung des Geräts verhindern, wenn die
Abdeckung des Instruments geöffnet wird, um
Zugang zu den internen Komponenten erhalten.
Hinweis:
Bei Spülsystemen geht der Spüldruck beim
Öffnen des Gehäuses verloren.
Technisches Handbuch SPM

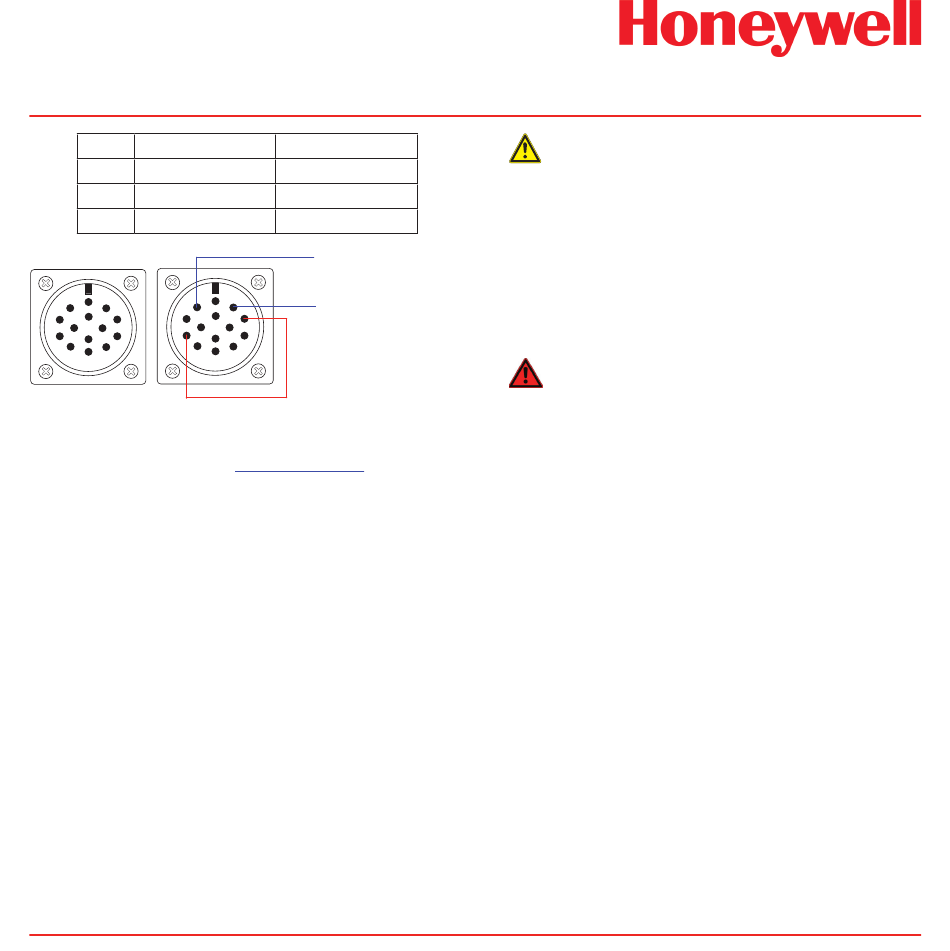

NC-Kontakt (Öffner)
Bezugsleiter
NO-Kontakt (Schließer)
4-20mA -
Signal an/von HA-Steuerungen
oder Platine
B
4-20mA +
C
L
M
D
N
E
F
Schaltdraht von Pin „H" zu
Pin „C"
Abschnitt 5.10
für weitere
SPM Single Point Monitor
Achtung
Durch eine falsche Zerlegung des SPM-
Gehäuses kann sich die interne Leitung vom
Probeneinlassanschluss (15) lösen, wodurch
eine Überwachung nicht mehr möglich ist. Zum
Schutz vor Beschädigungen und der möglichen
Unterbrechung der Überwachung sollte die
Abdeckung (29) niemals von der Manschette (30)
getrennt werden.
Warnung
An Einheiten mit Netzbetrieb ist eine hohe
Spannung vorhanden.
Sollten Sie das SPM-Gehäuse öffnen müssen,
befolgen Sie sorgfältig die nachfolgenden Richtlinien:
•
Sicherstellen, dass keine Stromversorgung
vorhanden ist.
•
Die Abdeckung (29) und die Manschette (30)
müssen stets miteinander verbunden sein.
•
Bei der Zerlegung und dem Zusammenbau ist
die Verbindung zwischen der Abdeckung (29)
und der Manschette (30) mit mindestens drei
Schrauben (20) zu sichern.
•
Um die klappbare Manschette (30) vom
SPM-Körper (31) zu trennen, müssen die
Befestigungsschrauben (22) nacheinander
entfernt werden.
•
Hierbei ist zu beachten, dass sich die
Befestigungsschrauben der Manschette (22)
hinter den Schrauben der Abdeckung (20)
befinden.
2-5
