Das Spülsystemgehäuse des SPM verfügt über alle
für eine Luftspülung erforderlichen Komponenten,
einschließlich Überbrückungsschalter (55),
explosionsgeschützter Schalter (56), Druckmesser (54),
Druckbegrenzungsventil (58), Einlassregler (50) und
Schottbeschläge. Ist das Gehäuse geschlossen und
gespült, gewährleistet eine sichere und störungsfreie
Umgebung eine optimale Leistung des Systems.
5.2.1 Installation des Spülsystems
Die Anforderungen an die Probenahmeleitung für
ein Z-Spülsystem entsprechenden denen eines
konventionellen SPM-Überwachungsgeräts. Siehe
Abschnitte 2.3
und 4.10.
Für eine ordnungsgemäße Belüftung ist ein minimaler
Druckverlust an den mit „PRESSURE RELIEF"
(Druckbegrenzung), „PURGE OUTLET" (Spülausgang)
und „ATMOSPHERIC REFERENCE" (atmosphärische
Referenz) gekennzeichneten Anschlüssen erforderlich.
Schließen Sie an diesen Positionen keine Schläuche,
Leitungen oder Ähnliches an (Insektenschutzgitter
sind zulässig).
5.2.2 Verantwortung des Nutzers
Der Betriebstemperaturbereich eines Standard-SPM
liegt zwischen 0°C und 40°C (32°F bis 104°F). Es
sind Optionen erhältlich, um einen Betrieb außerhalb
dieses Temperaturbereichs zu ermöglichen.
Es obliegt der Verantwortung des Nutzers, für eine
Spüllufttemperatur am Einlass zu sorgen, bei der die
Temperatur im Innern des Gehäuses innerhalb des
Betriebstemperaturbereich des SPM liegt.
Spülgasversorgung
Die typische Spülgasversorgung erfolgt mit Luft von
Technisches Handbuch SPM
SPM Single Point Monitor
„Gerätequalität". Die Luftversorgungsquelle für das
Spülsystem muss frei von Öl und Flüssigkeit sein.
Herkömmliche Druckluft ist in der Regel ohne eine
entsprechende Aufbereitung nicht geeignet. Anstelle
von Druckluft kann auch Stickstoffgas zur Spülung
verwendet werden.
Der Kompressor für die Druckluft muss sich in einem
sicheren Bereich befinden. Die Druckluftleitungen
vom Kompressor zum SPM sollten aus einem nicht
brennbaren Material gefertigt sein.
Siehe NFPA 496-1993 für weitere Informationen zur
Spülgasversorgung.
50
58
57
OFF
ON

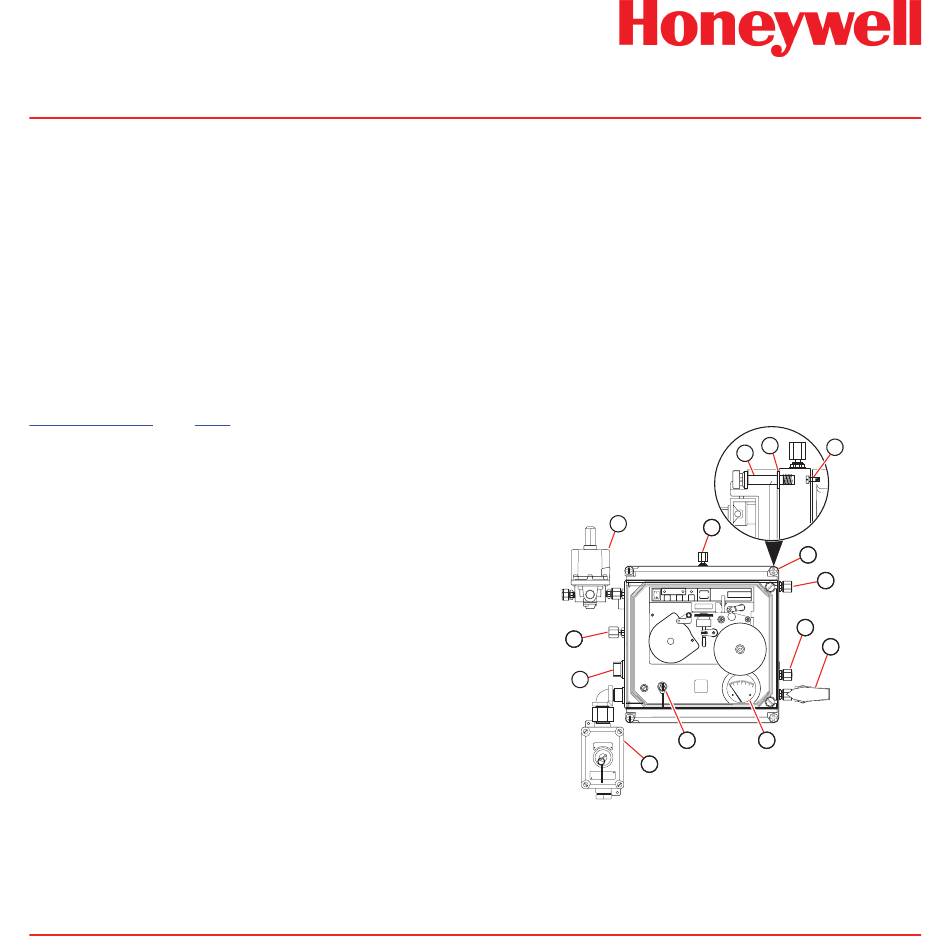

Legende
