21. Sicherungsring
Befestigungsschraube
22.
der Manschette
50. Spülgas-Einlassregler
51. Abluftanschluss
5.2.4 Elektrischer Anschluss
D a s Z - S p ü l s y s t e m g e h ä u s e i s t m i t e i n e m
explosionsgeschützten Schlüsselnetzschalter
ausgestattet. Der Anschluss einer Stromversorgung
an diesen Schalter ist nur mit explosionsgeschützten
elektrischen Kabelkanälen (Rohren) mit konischen
R o h r g e w i n d e n u n d D i c h t u n g e n a n a l l e n

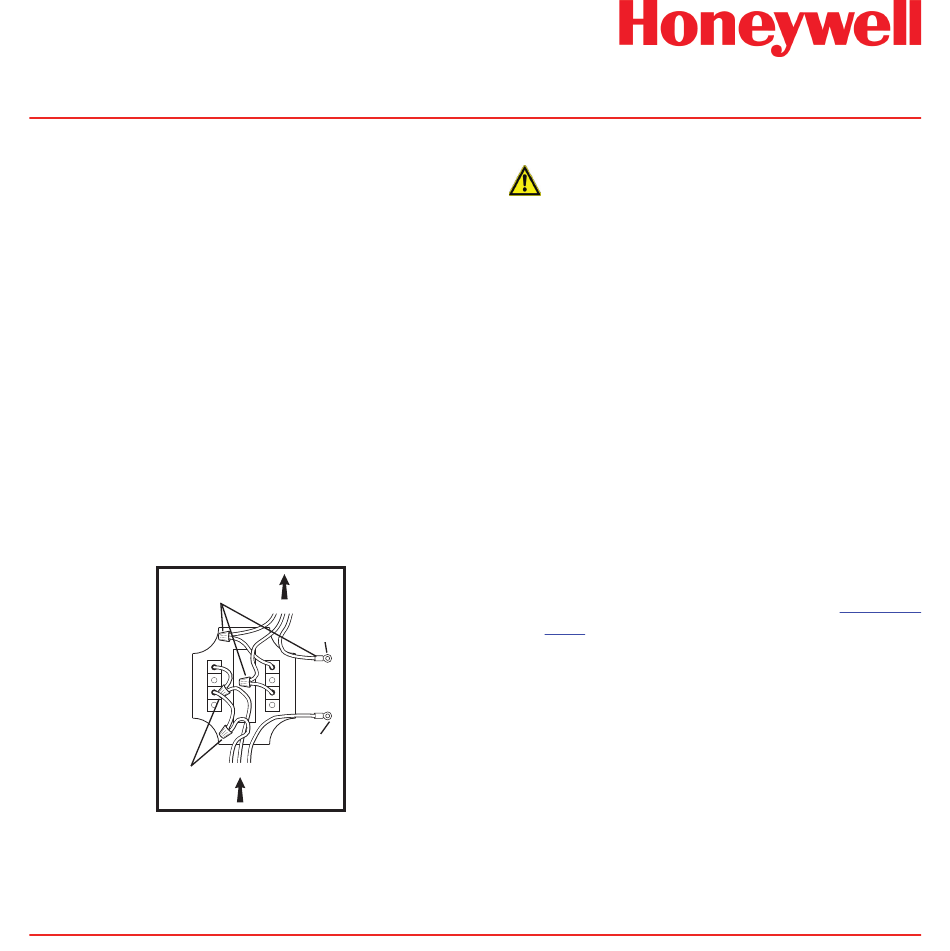

Anschlussstellen zugelassen. Siehe Abbildung für
korrekte Anschlüsse, einschließlich der werkseitigen
Vorverdrahtung durch Honeywell Analytics.
8
6
4
2
Verdrahtung
durch Kunden
Die Kabelkanäle sollten einen Querschnitt von
mindestens 14 AWG aufweisen und mit einem 15 A
oder 20 A-Leistungsschalter verbunden werden.
Technisches Handbuch SPM
54. Spüldruckmesser
55. Überbrückungsschalter
Explosionsgeschützter
56.
Schalter
57. Kabelkanal
58. Druckbegrenzungsventil
Vor-
verdrahtet
E
Zum Erd.-
Bolzen
7
5
3
1
Zum Erd.-
Bolzen
SPM Single Point Monitor
5.2.5 Öffnen des Z-Spülsystemgehäuses
Achtung
Durch eine falsche Zerlegung des SPM-
Gehäuses kann sich die interne Leitung vom
Probeneinlassanschluss (15) lösen, wodurch
eine Überwachung nicht mehr möglich ist. Vor
dem Anschluss der Alarme ist sicherzustellen,
dass Sie die korrekte Methode zur Zerlegung
des Gehäuses verinnerlicht haben. Zum
Schutz vor Beschädigungen und der möglichen
Unterbrechung der Überwachung sollte die
Abdeckung (29) niemals von der Manschette (30)
getrennt werden.
Beim Öffnen des Z-Spülsystemgehäuses, um
Ausgangs- und Alarmanschlüsse herzustellen, sind
die nachfolgenden Richtlinien sorgfältig zu befolgen:
•
Sicherstellen, dass keine Stromversorgung
angeschlossen ist. War die Stromversorgung
zuvor eingeschaltet, befolgen Sie die
Anweisungen zum Z-Spülverfahren
5.2.7).
•
Die Abdeckung (29) und die Manschette (30)
müssen stets verbunden bleiben.
•
Bei der Zerlegung und dem Zusammenbau ist
die Verbindung zwischen der Abdeckung (29)
und der Manschette (30) mit mindestens drei
Schrauben (20) zu sichern.
•
Um die klappbare Manschette (30) vom
SPM-Körper (31) zu trennen, müssen die
Befestigungsschrauben (22) nacheinander
entfernt werden.
•
Hierbei ist zu beachten, dass sich die
Befestigungsschrauben der Manschette (22)
5-4
(Abschnitt
