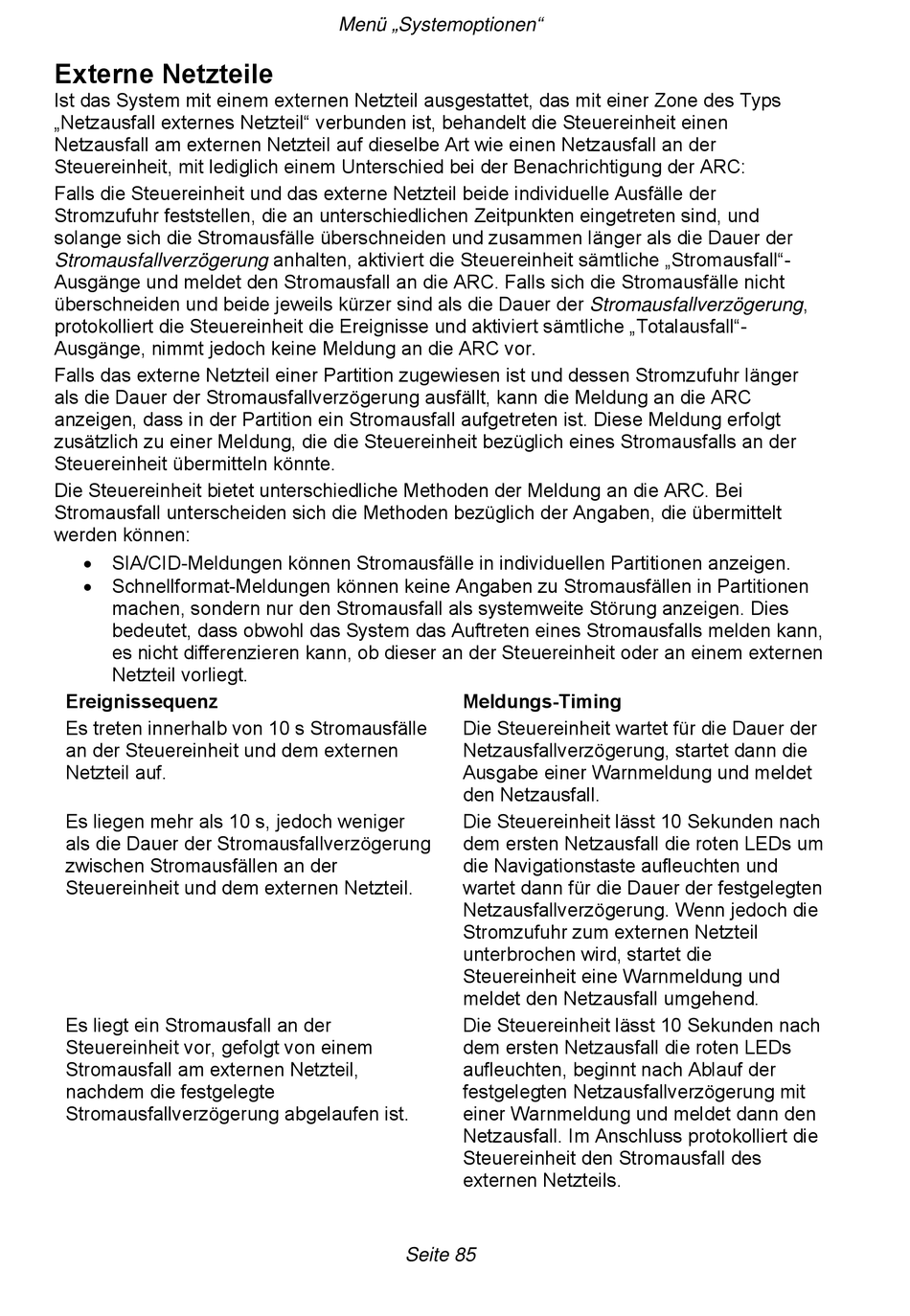

Externe Netzteile
Ist das System mit einem externen Netzteil ausgestattet, das mit einer Zone des Typs
„Netzausfall externes Netzteil" verbunden ist, behandelt die Steuereinheit einen
Netzausfall am externen Netzteil auf dieselbe Art wie einen Netzausfall an der
Steuereinheit, mit lediglich einem Unterschied bei der Benachrichtigung der ARC:
Falls die Steuereinheit und das externe Netzteil beide individuelle Ausfälle der
Stromzufuhr feststellen, die an unterschiedlichen Zeitpunkten eingetreten sind, und
solange sich die Stromausfälle überschneiden und zusammen länger als die Dauer der
Stromausfallverzögerung anhalten, aktiviert die Steuereinheit sämtliche „Stromausfall"-
Ausgänge und meldet den Stromausfall an die ARC. Falls sich die Stromausfälle nicht
überschneiden und beide jeweils kürzer sind als die Dauer der Stromausfallverzögerung,
protokolliert die Steuereinheit die Ereignisse und aktiviert sämtliche „Totalausfall"-
Ausgänge, nimmt jedoch keine Meldung an die ARC vor.
Falls das externe Netzteil einer Partition zugewiesen ist und dessen Stromzufuhr länger
als die Dauer der Stromausfallverzögerung ausfällt, kann die Meldung an die ARC
anzeigen, dass in der Partition ein Stromausfall aufgetreten ist. Diese Meldung erfolgt
zusätzlich zu einer Meldung, die die Steuereinheit bezüglich eines Stromausfalls an der
Steuereinheit übermitteln könnte.
Die Steuereinheit bietet unterschiedliche Methoden der Meldung an die ARC. Bei
Stromausfall unterscheiden sich die Methoden bezüglich der Angaben, die übermittelt
werden können:
 SIA/CID-Meldungen können Stromausfälle in individuellen Partitionen anzeigen.
 Schnellformat-Meldungen können keine Angaben zu Stromausfällen in Partitionen
machen, sondern nur den Stromausfall als systemweite Störung anzeigen. Dies
bedeutet, dass obwohl das System das Auftreten eines Stromausfalls melden kann,
es nicht differenzieren kann, ob dieser an der Steuereinheit oder an einem externen
Netzteil vorliegt.
Ereignissequenz
Es treten innerhalb von 10 s Stromausfälle
an der Steuereinheit und dem externen
Netzteil auf.
Es liegen mehr als 10 s, jedoch weniger
als die Dauer der Stromausfallverzögerung
zwischen Stromausfällen an der
Steuereinheit und dem externen Netzteil.
Es liegt ein Stromausfall an der
Steuereinheit vor, gefolgt von einem
Stromausfall am externen Netzteil,
nachdem die festgelegte
Stromausfallverzögerung abgelaufen ist.
Menü „Systemoptionen"
Meldungs-Timing
Die Steuereinheit wartet für die Dauer der
Netzausfallverzögerung, startet dann die
Ausgabe einer Warnmeldung und meldet
den Netzausfall.
Die Steuereinheit lässt 10 Sekunden nach
dem ersten Netzausfall die roten LEDs um
die Navigationstaste aufleuchten und
wartet dann für die Dauer der festgelegten
Netzausfallverzögerung. Wenn jedoch die
Stromzufuhr zum externen Netzteil
unterbrochen wird, startet die
Steuereinheit eine Warnmeldung und
meldet den Netzausfall umgehend.
Die Steuereinheit lässt 10 Sekunden nach
dem ersten Netzausfall die roten LEDs
aufleuchten, beginnt nach Ablauf der
festgelegten Netzausfallverzögerung mit
einer Warnmeldung und meldet dann den
Netzausfall. Im Anschluss protokolliert die
Steuereinheit den Stromausfall des
externen Netzteils.
