Eaton i-on Style Technisches Handbuch Seite 128

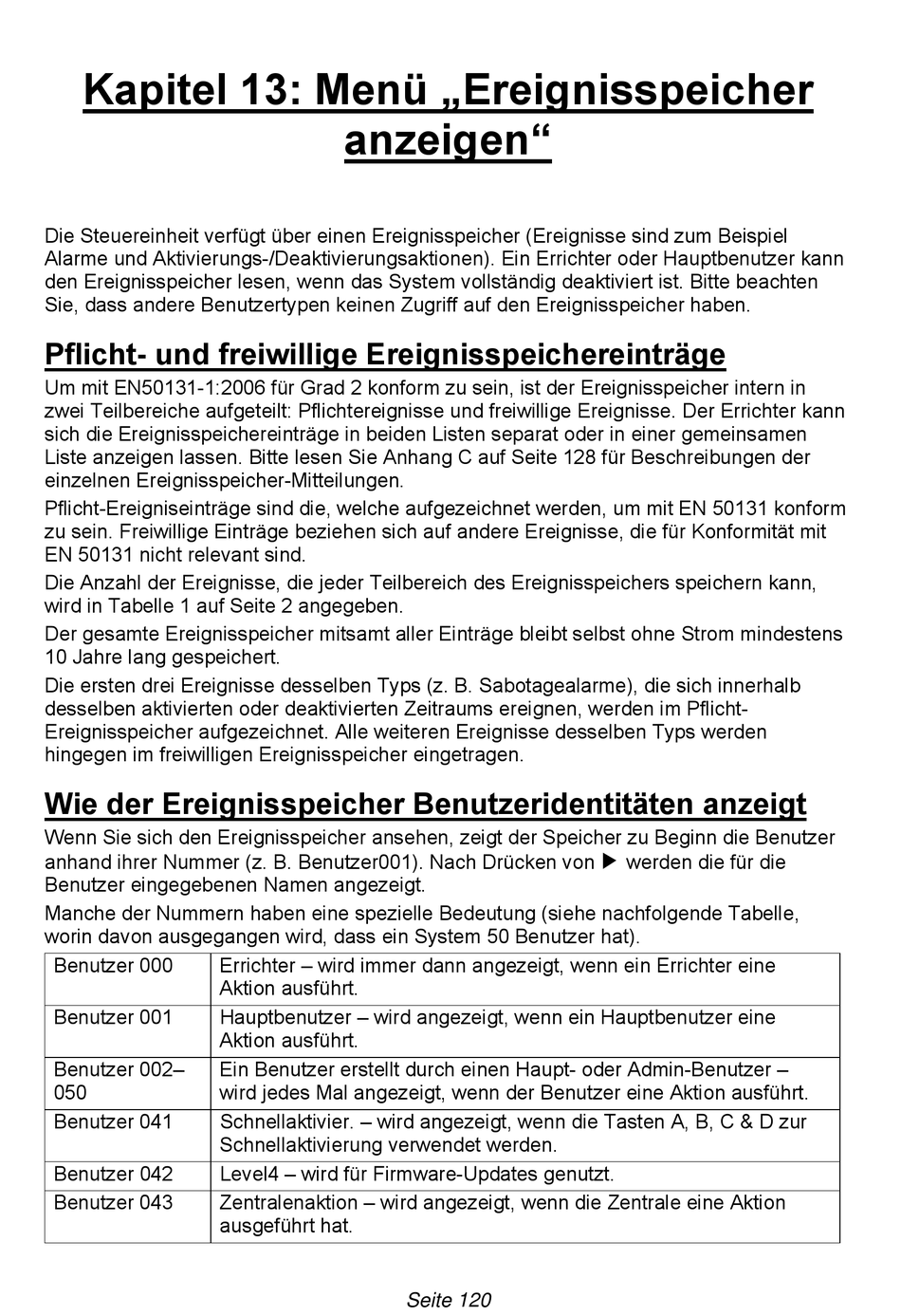

Kapitel 13: Menü „Ereignisspeicher
Die Steuereinheit verfügt über einen Ereignisspeicher (Ereignisse sind zum Beispiel
Alarme und Aktivierungs-/Deaktivierungsaktionen). Ein Errichter oder Hauptbenutzer kann
den Ereignisspeicher lesen, wenn das System vollständig deaktiviert ist. Bitte beachten
Sie, dass andere Benutzertypen keinen Zugriff auf den Ereignisspeicher haben.
Pflicht- und freiwillige Ereignisspeichereinträge
Um mit EN50131-1:2006 für Grad 2 konform zu sein, ist der Ereignisspeicher intern in
zwei Teilbereiche aufgeteilt: Pflichtereignisse und freiwillige Ereignisse. Der Errichter kann
sich die Ereignisspeichereinträge in beiden Listen separat oder in einer gemeinsamen
Liste anzeigen lassen. Bitte lesen Sie Anhang C auf Seite 128 für Beschreibungen der
einzelnen Ereignisspeicher-Mitteilungen.
Pflicht-Ereigniseinträge sind die, welche aufgezeichnet werden, um mit EN 50131 konform
zu sein. Freiwillige Einträge beziehen sich auf andere Ereignisse, die für Konformität mit
EN 50131 nicht relevant sind.
Die Anzahl der Ereignisse, die jeder Teilbereich des Ereignisspeichers speichern kann,
wird in Tabelle 1 auf Seite 2 angegeben.
Der gesamte Ereignisspeicher mitsamt aller Einträge bleibt selbst ohne Strom mindestens
10 Jahre lang gespeichert.
Die ersten drei Ereignisse desselben Typs (z. B. Sabotagealarme), die sich innerhalb
desselben aktivierten oder deaktivierten Zeitraums ereignen, werden im Pflicht-
Ereignisspeicher aufgezeichnet. Alle weiteren Ereignisse desselben Typs werden
hingegen im freiwilligen Ereignisspeicher eingetragen.
Wie der Ereignisspeicher Benutzeridentitäten anzeigt
Wenn Sie sich den Ereignisspeicher ansehen, zeigt der Speicher zu Beginn die Benutzer
anhand ihrer Nummer (z. B. Benutzer001). Nach Drücken von > werden die für die
Benutzer eingegebenen Namen angezeigt.
Manche der Nummern haben eine spezielle Bedeutung (siehe nachfolgende Tabelle,
worin davon ausgegangen wird, dass ein System 50 Benutzer hat).
Benutzer 000
Benutzer 001
Benutzer 002–
050
Benutzer 041
Benutzer 042
Benutzer 043
anzeigen"
Errichter – wird immer dann angezeigt, wenn ein Errichter eine
Aktion ausführt.
Hauptbenutzer – wird angezeigt, wenn ein Hauptbenutzer eine
Aktion ausführt.
Ein Benutzer erstellt durch einen Haupt- oder Admin-Benutzer –
wird jedes Mal angezeigt, wenn der Benutzer eine Aktion ausführt.
Schnellaktivier. – wird angezeigt, wenn die Tasten A, B, C & D zur
Schnellaktivierung verwendet werden.
Level4 – wird für Firmware-Updates genutzt.
Zentralenaktion – wird angezeigt, wenn die Zentrale eine Aktion
ausgeführt hat.
Seite 120
