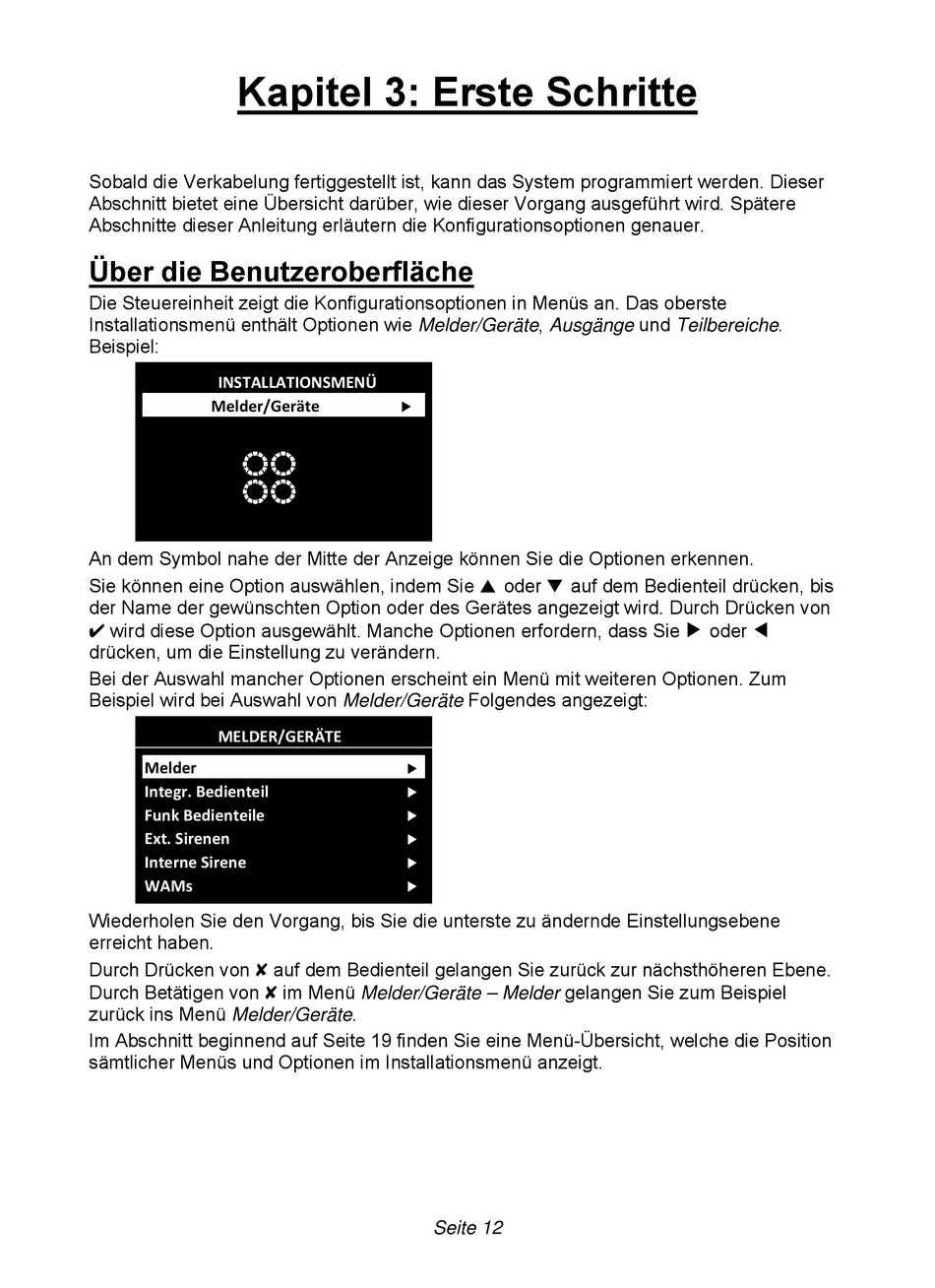

Kapitel 3: Erste Schritte
Sobald die Verkabelung fertiggestellt ist, kann das System programmiert werden. Dieser
Abschnitt bietet eine Übersicht darüber, wie dieser Vorgang ausgeführt wird. Spätere
Abschnitte dieser Anleitung erläutern die Konfigurationsoptionen genauer.
Über die Benutzeroberfläche
Die Steuereinheit zeigt die Konfigurationsoptionen in Menüs an. Das oberste
Installationsmenü enthält Optionen wie Melder/Geräte, Ausgänge und Teilbereiche.
Beispiel:
INSTALLATIONSMENÜ
Melder/Geräte
An dem Symbol nahe der Mitte der Anzeige können Sie die Optionen erkennen.
Sie können eine Option auswählen, indem Sie u oder n auf dem Bedienteil drücken, bis
der Name der gewünschten Option oder des Gerätes angezeigt wird. Durch Drücken von
Y wird diese Option ausgewählt. Manche Optionen erfordern, dass Sie > oder <
drücken, um die Einstellung zu verändern.
Bei der Auswahl mancher Optionen erscheint ein Menü mit weiteren Optionen. Zum
Beispiel wird bei Auswahl von Melder/Geräte Folgendes angezeigt:
MELDER/GERÄTE
Melder
Integr. Bedienteil
Funk Bedienteile
Ext. Sirenen
Interne Sirene
WAMs
Wiederholen Sie den Vorgang, bis Sie die unterste zu ändernde Einstellungsebene
erreicht haben.
Durch Drücken von X auf dem Bedienteil gelangen Sie zurück zur nächsthöheren Ebene.
Durch Betätigen von X im Menü Melder/Geräte – Melder gelangen Sie zum Beispiel
zurück ins Menü Melder/Geräte.
Im Abschnitt beginnend auf Seite 19 finden Sie eine Menü-Übersicht, welche die Position
sämtlicher Menüs und Optionen im Installationsmenü anzeigt.
>
>
>
>
>
>
>
