Eaton i-on Style Technisches Handbuch Seite 36

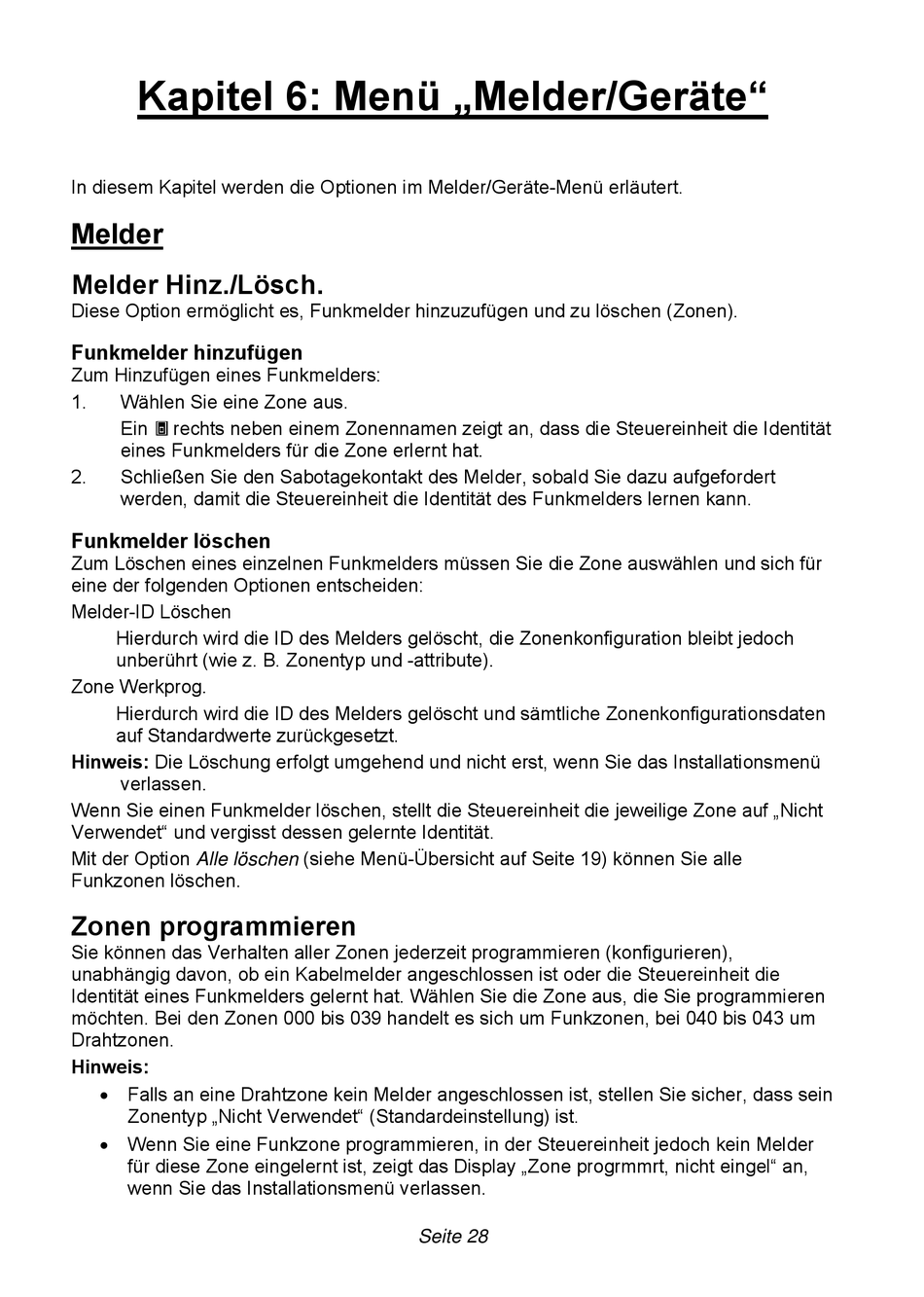

Kapitel 6: Menü „Melder/Geräte"
In diesem Kapitel werden die Optionen im Melder/Geräte-Menü erläutert.
Melder
Melder Hinz./Lösch.
Diese Option ermöglicht es, Funkmelder hinzuzufügen und zu löschen (Zonen).
Funkmelder hinzufügen
Zum Hinzufügen eines Funkmelders:
1. Wählen Sie eine Zone aus.
Ein rechts neben einem Zonennamen zeigt an, dass die Steuereinheit die Identität
eines Funkmelders für die Zone erlernt hat.
2. Schließen Sie den Sabotagekontakt des Melder, sobald Sie dazu aufgefordert
werden, damit die Steuereinheit die Identität des Funkmelders lernen kann.
Funkmelder löschen
Zum Löschen eines einzelnen Funkmelders müssen Sie die Zone auswählen und sich für
eine der folgenden Optionen entscheiden:
Melder-ID Löschen
Hierdurch wird die ID des Melders gelöscht, die Zonenkonfiguration bleibt jedoch
unberührt (wie z. B. Zonentyp und -attribute).
Zone Werkprog.
Hierdurch wird die ID des Melders gelöscht und sämtliche Zonenkonfigurationsdaten
auf Standardwerte zurückgesetzt.
Hinweis: Die Löschung erfolgt umgehend und nicht erst, wenn Sie das Installationsmenü
verlassen.
Wenn Sie einen Funkmelder löschen, stellt die Steuereinheit die jeweilige Zone auf „Nicht
Verwendet" und vergisst dessen gelernte Identität.
Mit der Option Alle löschen (siehe Menü-Übersicht auf Seite 19) können Sie alle
Funkzonen löschen.
Zonen programmieren
Sie können das Verhalten aller Zonen jederzeit programmieren (konfigurieren),
unabhängig davon, ob ein Kabelmelder angeschlossen ist oder die Steuereinheit die
Identität eines Funkmelders gelernt hat. Wählen Sie die Zone aus, die Sie programmieren
möchten. Bei den Zonen 000 bis 039 handelt es sich um Funkzonen, bei 040 bis 043 um
Drahtzonen.
Hinweis:
 Falls an eine Drahtzone kein Melder angeschlossen ist, stellen Sie sicher, dass sein
Zonentyp „Nicht Verwendet" (Standardeinstellung) ist.
 Wenn Sie eine Funkzone programmieren, in der Steuereinheit jedoch kein Melder
für diese Zone eingelernt ist, zeigt das Display „Zone progrmmrt, nicht eingel" an,
wenn Sie das Installationsmenü verlassen.
Seite 28
