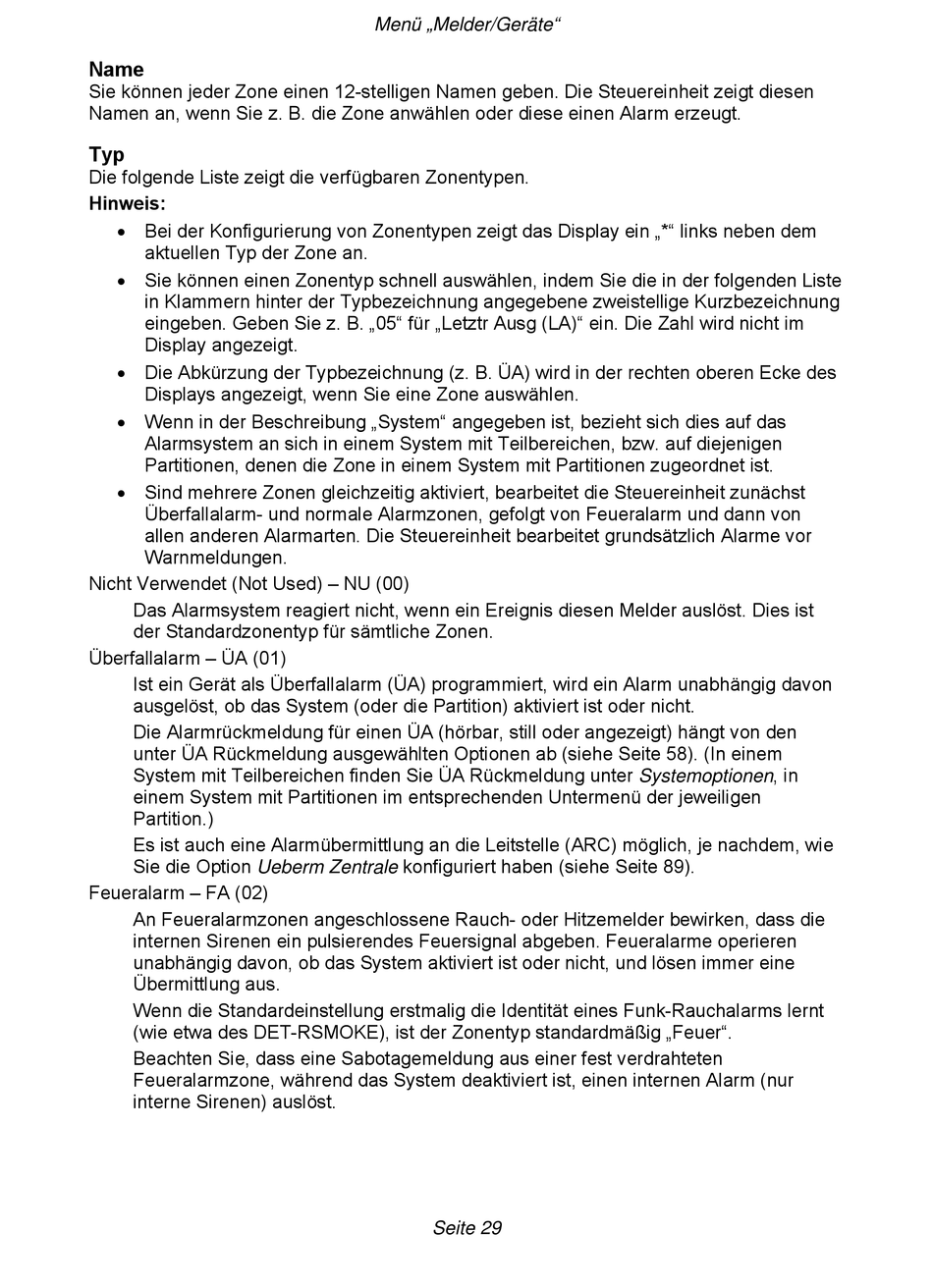

Eaton i-on Style Technisches Handbuch Seite 37

Name
Sie können jeder Zone einen 12-stelligen Namen geben. Die Steuereinheit zeigt diesen
Namen an, wenn Sie z. B. die Zone anwählen oder diese einen Alarm erzeugt.
Typ
Die folgende Liste zeigt die verfügbaren Zonentypen.
Hinweis:
 Bei der Konfigurierung von Zonentypen zeigt das Display ein „*" links neben dem
aktuellen Typ der Zone an.
 Sie können einen Zonentyp schnell auswählen, indem Sie die in der folgenden Liste
in Klammern hinter der Typbezeichnung angegebene zweistellige Kurzbezeichnung
eingeben. Geben Sie z. B. „05" für „Letztr Ausg (LA)" ein. Die Zahl wird nicht im
Display angezeigt.
 Die Abkürzung der Typbezeichnung (z. B. ÜA) wird in der rechten oberen Ecke des
Displays angezeigt, wenn Sie eine Zone auswählen.
 Wenn in der Beschreibung „System" angegeben ist, bezieht sich dies auf das
Alarmsystem an sich in einem System mit Teilbereichen, bzw. auf diejenigen
Partitionen, denen die Zone in einem System mit Partitionen zugeordnet ist.
 Sind mehrere Zonen gleichzeitig aktiviert, bearbeitet die Steuereinheit zunächst
Überfallalarm- und normale Alarmzonen, gefolgt von Feueralarm und dann von
allen anderen Alarmarten. Die Steuereinheit bearbeitet grundsätzlich Alarme vor
Warnmeldungen.
Nicht Verwendet (Not Used) – NU (00)
Das Alarmsystem reagiert nicht, wenn ein Ereignis diesen Melder auslöst. Dies ist
der Standardzonentyp für sämtliche Zonen.
Überfallalarm – ÜA (01)
Ist ein Gerät als Überfallalarm (ÜA) programmiert, wird ein Alarm unabhängig davon
ausgelöst, ob das System (oder die Partition) aktiviert ist oder nicht.
Die Alarmrückmeldung für einen ÜA (hörbar, still oder angezeigt) hängt von den
unter ÜA Rückmeldung ausgewählten Optionen ab (siehe Seite 58). (In einem
System mit Teilbereichen finden Sie ÜA Rückmeldung unter Systemoptionen, in
einem System mit Partitionen im entsprechenden Untermenü der jeweiligen
Partition.)
Es ist auch eine Alarmübermittlung an die Leitstelle (ARC) möglich, je nachdem, wie
Sie die Option Ueberm Zentrale konfiguriert haben (siehe Seite 89).
Feueralarm – FA (02)
An Feueralarmzonen angeschlossene Rauch- oder Hitzemelder bewirken, dass die
internen Sirenen ein pulsierendes Feuersignal abgeben. Feueralarme operieren
unabhängig davon, ob das System aktiviert ist oder nicht, und lösen immer eine
Übermittlung aus.
Wenn die Standardeinstellung erstmalig die Identität eines Funk-Rauchalarms lernt
(wie etwa des DET-RSMOKE), ist der Zonentyp standardmäßig „Feuer".
Beachten Sie, dass eine Sabotagemeldung aus einer fest verdrahteten
Feueralarmzone, während das System deaktiviert ist, einen internen Alarm (nur
interne Sirenen) auslöst.
Menü „Melder/Geräte"
Seite 29
