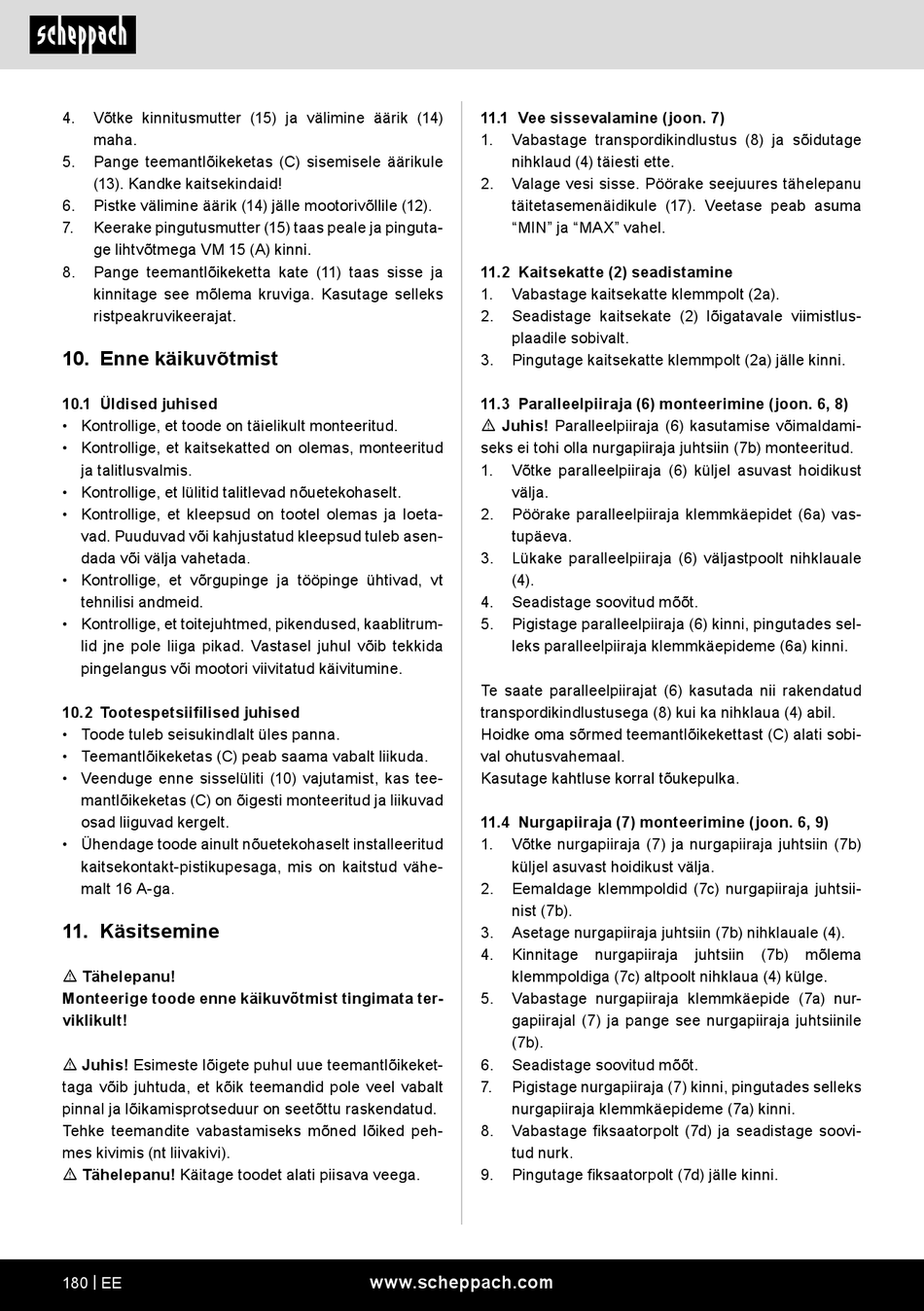

4.
Võtke kinnitusmutter (15) ja välimine äärik (14)
maha.
5.
Pange teemantlõikeketas (C) sisemisele äärikule
(13). Kandke kaitsekindaid!
6.
Pistke välimine äärik (14) jälle mootorivõllile (12).
7.
Keerake pingutusmutter (15) taas peale ja pinguta-
ge lihtvõtmega VM 15 (A) kinni.
8.
Pange teemantlõikeketta kate (11) taas sisse ja
kinnitage see mõlema kruviga. Kasutage selleks
ristpeakruvikeerajat.
10. Enne käikuvõtmist
10.1 Üldised juhised
• Kontrollige, et toode on täielikult monteeritud.
• Kontrollige, et kaitsekatted on olemas, monteeritud
ja talitlusvalmis.
• Kontrollige, et lülitid talitlevad nõuetekohaselt.
• Kontrollige, et kleepsud on tootel olemas ja loeta-
vad. Puuduvad või kahjustatud kleepsud tuleb asen-
dada või välja vahetada.
• Kontrollige, et võrgupinge ja tööpinge ühtivad, vt
tehnilisi andmeid.
• Kontrollige, et toitejuhtmed, pikendused, kaablitrum-
lid jne pole liiga pikad. Vastasel juhul võib tekkida
pingelangus või mootori viivitatud käivitumine.
10.2 Tootespetsiifilised juhised
• Toode tuleb seisukindlalt üles panna.
• Teemantlõikeketas (C) peab saama vabalt liikuda.
• Veenduge enne sisselüliti (10) vajutamist, kas tee-
mantlõikeketas (C) on õigesti monteeritud ja liikuvad
osad liiguvad kergelt.
• Ühendage toode ainult nõuetekohaselt installeeritud
kaitsekontakt-pistikupesaga, mis on kaitstud vähe-
malt 16 A-ga.
11. Käsitsemine
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
m Juhis! Esimeste lõigete puhul uue teemantlõikeket-
taga võib juhtuda, et kõik teemandid pole veel vabalt
pinnal ja lõikamisprotseduur on seetõttu raskendatud.
Tehke teemandite vabastamiseks mõned lõiked peh-
mes kivimis (nt liivakivi).
m Tähelepanu! Käitage toodet alati piisava veega.
180 | EE
11.1 Vee sissevalamine (joon. 7)
1.
Vabastage transpordikindlustus (8) ja sõidutage
nihklaud (4) täiesti ette.
2.
Valage vesi sisse. Pöörake seejuures tähelepanu
täitetasemenäidikule (17). Veetase peab asuma
"MIN" ja "MAX" vahel.
11.2 Kaitsekatte (2) seadistamine
1.
Vabastage kaitsekatte klemmpolt (2a).
2.
Seadistage kaitsekate (2) lõigatavale viimistlus-
plaadile sobivalt.
3.
Pingutage kaitsekatte klemmpolt (2a) jälle kinni.
11.3 Paralleelpiiraja (6) monteerimine (joon. 6, 8)
m Juhis! Paralleelpiiraja (6) kasutamise võimaldami-
seks ei tohi olla nurgapiiraja juhtsiin (7b) monteeritud.
1.
Võtke paralleelpiiraja (6) küljel asuvast hoidikust
välja.
2.
Pöörake paralleelpiiraja klemmkäepidet (6a) vas-
tupäeva.
3.
Lükake paralleelpiiraja (6) väljastpoolt nihklauale
(4).
4.
Seadistage soovitud mõõt.
5.
Pigistage paralleelpiiraja (6) kinni, pingutades sel-
leks paralleelpiiraja klemmkäepideme (6a) kinni.
Te saate paralleelpiirajat (6) kasutada nii rakendatud
transpordikindlustusega (8) kui ka nihklaua (4) abil.
Hoidke oma sõrmed teemantlõikekettast (C) alati sobi-
val ohutusvahemaal.
Kasutage kahtluse korral tõukepulka.
11.4 Nurgapiiraja (7) monteerimine (joon. 6, 9)
1.
Võtke nurgapiiraja (7) ja nurgapiiraja juhtsiin (7b)
küljel asuvast hoidikust välja.
2.
Eemaldage klemmpoldid (7c) nurgapiiraja juhtsii-
nist (7b).
3.
Asetage nurgapiiraja juhtsiin (7b) nihklauale (4).
4.
Kinnitage
klemmpoldiga (7c) altpoolt nihklaua (4) külge.
5.
Vabastage nurgapiiraja klemmkäepide (7a) nur-
gapiirajal (7) ja pange see nurgapiiraja juhtsiinile
(7b).
6.
Seadistage soovitud mõõt.
7.
Pigistage nurgapiiraja (7) kinni, pingutades selleks
nurgapiiraja klemmkäepideme (7a) kinni.
8.
Vabastage fiksaatorpolt (7d) ja seadistage soovi-
tud nurk.
9.
Pingutage fiksaatorpolt (7d) jälle kinni.
www.scheppach.com
nurgapiiraja
juhtsiin
(7b)
mõlema
