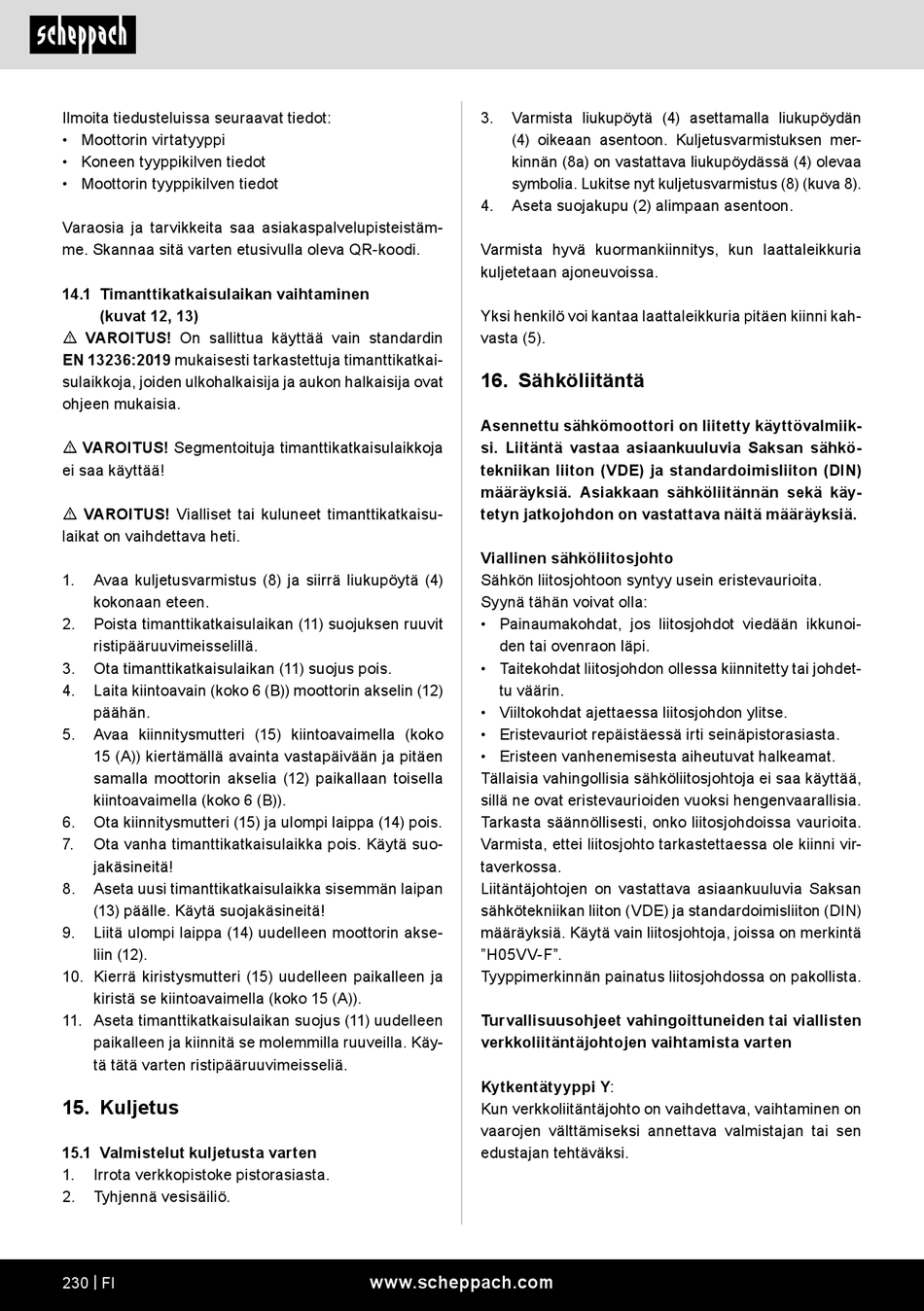

Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm-
me. Skannaa sitä varten etusivulla oleva QR-koodi.
14.1 Timanttikatkaisulaikan vaihtaminen
(kuvat 12, 13)
m VAROITUS! On sallittua käyttää vain standardin
EN 13236:2019 mukaisesti tarkastettuja timanttikatkai-
sulaikkoja, joiden ulkohalkaisija ja aukon halkaisija ovat
ohjeen mukaisia.
m VAROITUS! Segmentoituja timanttikatkaisulaikkoja
ei saa käyttää!
m VAROITUS! Vialliset tai kuluneet timanttikatkaisu-
laikat on vaihdettava heti.
1.
Avaa kuljetusvarmistus (8) ja siirrä liukupöytä (4)
kokonaan eteen.
2.
Poista timanttikatkaisulaikan (11) suojuksen ruuvit
ristipääruuvimeisselillä.
3.
Ota timanttikatkaisulaikan (11) suojus pois.
4.
Laita kiintoavain (koko 6 (B)) moottorin akselin (12)
päähän.
5.
Avaa kiinnitysmutteri (15) kiintoavaimella (koko
15 (A)) kiertämällä avainta vastapäivään ja pitäen
samalla moottorin akselia (12) paikallaan toisella
kiintoavaimella (koko 6 (B)).
6.
Ota kiinnitysmutteri (15) ja ulompi laippa (14) pois.
7.
Ota vanha timanttikatkaisulaikka pois. Käytä suo-
jakäsineitä!
8.
Aseta uusi timanttikatkaisulaikka sisemmän laipan
(13) päälle. Käytä suojakäsineitä!
9.
Liitä ulompi laippa (14) uudelleen moottorin akse-
liin (12).
10. Kierrä kiristysmutteri (15) uudelleen paikalleen ja
kiristä se kiintoavaimella (koko 15 (A)).
11. Aseta timanttikatkaisulaikan suojus (11) uudelleen
paikalleen ja kiinnitä se molemmilla ruuveilla. Käy-
tä tätä varten ristipääruuvimeisseliä.
15. Kuljetus
15.1 Valmistelut kuljetusta varten
1.
Irrota verkkopistoke pistorasiasta.
2.
Tyhjennä vesisäiliö.
230 | FI
3.
Varmista liukupöytä (4) asettamalla liukupöydän
(4) oikeaan asentoon. Kuljetusvarmistuksen mer-
kinnän (8a) on vastattava liukupöydässä (4) olevaa
symbolia. Lukitse nyt kuljetusvarmistus (8) (kuva 8).
4.
Aseta suojakupu (2) alimpaan asentoon.
Varmista hyvä kuormankiinnitys, kun laattaleikkuria
kuljetetaan ajoneuvoissa.
Yksi henkilö voi kantaa laattaleikkuria pitäen kiinni kah-
vasta (5).
16. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Asiakkaan sähköliitännän sekä käy-
tetyn jatkojohdon on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voivat olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä
"H05VV-F".
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Turvallisuusohjeet vahingoittuneiden tai viallisten
verkkoliitäntäjohtojen vaihtamista varten
Kytkentätyyppi Y:
Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on
vaarojen välttämiseksi annettava valmistajan tai sen
edustajan tehtäväksi.
