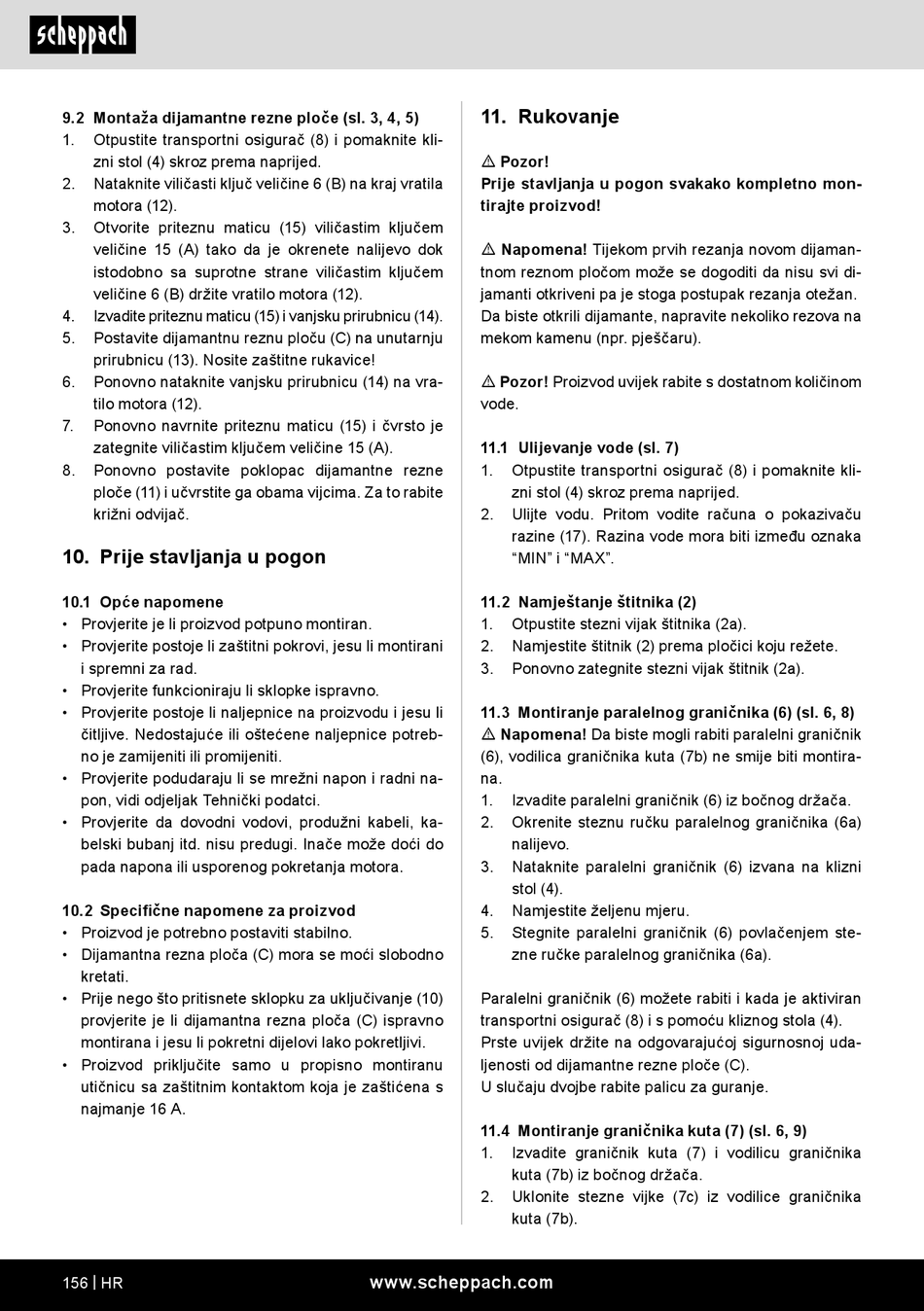

9.2 Montaža dijamantne rezne ploče (sl. 3, 4, 5)
1.
Otpustite transportni osigurač (8) i pomaknite kli-
zni stol (4) skroz prema naprijed.
2.
Nataknite viličasti ključ veličine 6 (B) na kraj vratila
motora (12).
3.
Otvorite priteznu maticu (15) viličastim ključem
veličine 15 (A) tako da je okrenete nalijevo dok
istodobno sa suprotne strane viličastim ključem
veličine 6 (B) držite vratilo motora (12).
4.
Izvadite priteznu maticu (15) i vanjsku prirubnicu (14).
5.
Postavite dijamantnu reznu ploču (C) na unutarnju
prirubnicu (13). Nosite zaštitne rukavice!
6.
Ponovno nataknite vanjsku prirubnicu (14) na vra-
tilo motora (12).
7.
Ponovno navrnite priteznu maticu (15) i čvrsto je
zategnite viličastim ključem veličine 15 (A).
8.
Ponovno postavite poklopac dijamantne rezne
ploče (11) i učvrstite ga obama vijcima. Za to rabite
križni odvijač.
10. Prije stavljanja u pogon
10.1 Opće napomene
• Provjerite je li proizvod potpuno montiran.
• Provjerite postoje li zaštitni pokrovi, jesu li montirani
i spremni za rad.
• Provjerite funkcioniraju li sklopke ispravno.
• Provjerite postoje li naljepnice na proizvodu i jesu li
čitljive. Nedostajuće ili oštećene naljepnice potreb-
no je zamijeniti ili promijeniti.
• Provjerite podudaraju li se mrežni napon i radni na-
pon, vidi odjeljak Tehnički podatci.
• Provjerite da dovodni vodovi, produžni kabeli, ka-
belski bubanj itd. nisu predugi. Inače može doći do
pada napona ili usporenog pokretanja motora.
10.2 Specifične napomene za proizvod
• Proizvod je potrebno postaviti stabilno.
• Dijamantna rezna ploča (C) mora se moći slobodno
kretati.
• Prije nego što pritisnete sklopku za uključivanje (10)
provjerite je li dijamantna rezna ploča (C) ispravno
montirana i jesu li pokretni dijelovi lako pokretljivi.
• Proizvod priključite samo u propisno montiranu
utičnicu sa zaštitnim kontaktom koja je zaštićena s
najmanje 16 A.
156 | HR
11. Rukovanje
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
m Napomena! Tijekom prvih rezanja novom dijaman-
tnom reznom pločom može se dogoditi da nisu svi di-
jamanti otkriveni pa je stoga postupak rezanja otežan.
Da biste otkrili dijamante, napravite nekoliko rezova na
mekom kamenu (npr. pješčaru).
m Pozor! Proizvod uvijek rabite s dostatnom količinom
vode.
11.1 Ulijevanje vode (sl. 7)
1.
Otpustite transportni osigurač (8) i pomaknite kli-
zni stol (4) skroz prema naprijed.
2.
Ulijte vodu. Pritom vodite računa o pokazivaču
razine (17). Razina vode mora biti između oznaka
"MIN" i "MAX".
11.2 Namještanje štitnika (2)
1.
Otpustite stezni vijak štitnika (2a).
2.
Namjestite štitnik (2) prema pločici koju režete.
3.
Ponovno zategnite stezni vijak štitnik (2a).
11.3 Montiranje paralelnog graničnika (6) (sl. 6, 8)
m Napomena! Da biste mogli rabiti paralelni graničnik
(6), vodilica graničnika kuta (7b) ne smije biti montira-
na.
1.
Izvadite paralelni graničnik (6) iz bočnog držača.
2.
Okrenite steznu ručku paralelnog graničnika (6a)
nalijevo.
3.
Nataknite paralelni graničnik (6) izvana na klizni
stol (4).
4.
Namjestite željenu mjeru.
5.
Stegnite paralelni graničnik (6) povlačenjem ste-
zne ručke paralelnog graničnika (6a).
Paralelni graničnik (6) možete rabiti i kada je aktiviran
transportni osigurač (8) i s pomoću kliznog stola (4).
Prste uvijek držite na odgovarajućoj sigurnosnoj uda-
ljenosti od dijamantne rezne ploče (C).
U slučaju dvojbe rabite palicu za guranje.
11.4 Montiranje graničnika kuta (7) (sl. 6, 9)
1.
Izvadite graničnik kuta (7) i vodilicu graničnika
kuta (7b) iz bočnog držača.
2.
Uklonite stezne vijke (7c) iz vodilice graničnika
kuta (7b).
