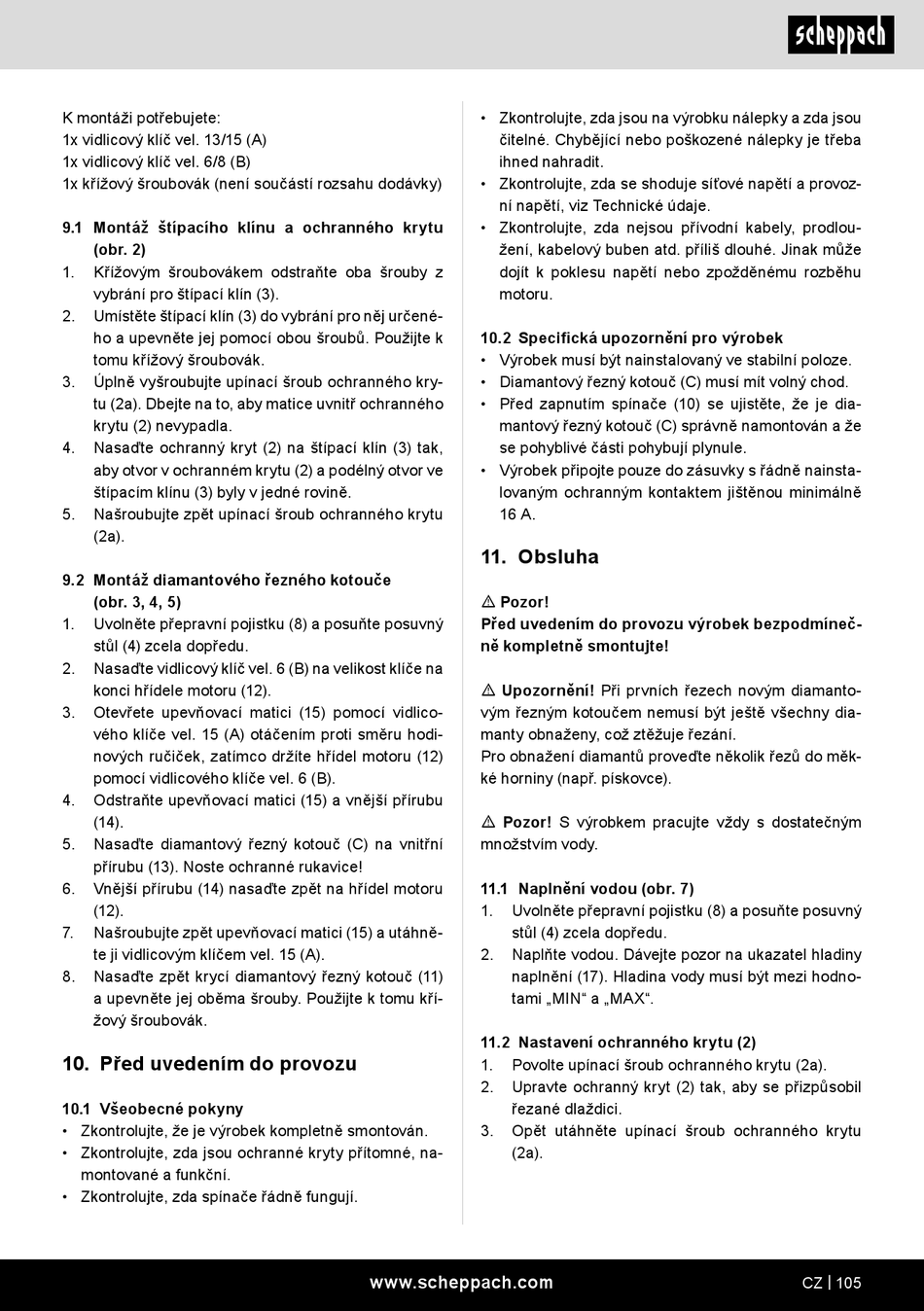

K montáži potřebujete:
1x vidlicový klíč vel. 13/15 (A)
1x vidlicový klíč vel. 6/8 (B)
1x křížový šroubovák (není součástí rozsahu dodávky)
9.1 Montáž štípacího klínu a ochranného krytu
(obr. 2)
1.
Křížovým šroubovákem odstraňte oba šrouby z
vybrání pro štípací klín (3).
2.
Umístěte štípací klín (3) do vybrání pro něj určené-
ho a upevněte jej pomocí obou šroubů. Použijte k
tomu křížový šroubovák.
3.
Úplně vyšroubujte upínací šroub ochranného kry-
tu (2a). Dbejte na to, aby matice uvnitř ochranného
krytu (2) nevypadla.
4.
Nasaďte ochranný kryt (2) na štípací klín (3) tak,
aby otvor v ochranném krytu (2) a podélný otvor ve
štípacím klínu (3) byly v jedné rovině.
5.
Našroubujte zpět upínací šroub ochranného krytu
(2a).
9.2 Montáž diamantového řezného kotouče
(obr. 3, 4, 5)
1.
Uvolněte přepravní pojistku (8) a posuňte posuvný
stůl (4) zcela dopředu.
2.
Nasaďte vidlicový klíč vel. 6 (B) na velikost klíče na
konci hřídele motoru (12).
3.
Otevřete upevňovací matici (15) pomocí vidlico-
vého klíče vel. 15 (A) otáčením proti směru hodi-
nových ručiček, zatímco držíte hřídel motoru (12)
pomocí vidlicového klíče vel. 6 (B).
4.
Odstraňte upevňovací matici (15) a vnější přírubu
(14).
5.
Nasaďte diamantový řezný kotouč (C) na vnitřní
přírubu (13). Noste ochranné rukavice!
6.
Vnější přírubu (14) nasaďte zpět na hřídel motoru
(12).
7.
Našroubujte zpět upevňovací matici (15) a utáhně-
te ji vidlicovým klíčem vel. 15 (A).
8.
Nasaďte zpět krycí diamantový řezný kotouč (11)
a upevněte jej oběma šrouby. Použijte k tomu kří-
žový šroubovák.
10. Před uvedením do provozu
10.1 Všeobecné pokyny
• Zkontrolujte, že je výrobek kompletně smontován.
• Zkontrolujte, zda jsou ochranné kryty přítomné, na-
montované a funkční.
• Zkontrolujte, zda spínače řádně fungují.
• Zkontrolujte, zda jsou na výrobku nálepky a zda jsou
čitelné. Chybějící nebo poškozené nálepky je třeba
ihned nahradit.
• Zkontrolujte, zda se shoduje síťové napětí a provoz-
ní napětí, viz Technické údaje.
• Zkontrolujte, zda nejsou přívodní kabely, prodlou-
žení, kabelový buben atd. příliš dlouhé. Jinak může
dojít k poklesu napětí nebo zpožděnému rozběhu
motoru.
10.2 Specifická upozornění pro výrobek
• Výrobek musí být nainstalovaný ve stabilní poloze.
• Diamantový řezný kotouč (C) musí mít volný chod.
• Před zapnutím spínače (10) se ujistěte, že je dia-
mantový řezný kotouč (C) správně namontován a že
se pohyblivé části pohybují plynule.
• Výrobek připojte pouze do zásuvky s řádně nainsta-
lovaným ochranným kontaktem jištěnou minimálně
16 A.
11. Obsluha
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
m Upozornění! Při prvních řezech novým diamanto-
vým řezným kotoučem nemusí být ještě všechny dia-
manty obnaženy, což ztěžuje řezání.
Pro obnažení diamantů proveďte několik řezů do měk-
ké horniny (např. pískovce).
m Pozor! S výrobkem pracujte vždy s dostatečným
množstvím vody.
11.1 Naplnění vodou (obr. 7)
1.
Uvolněte přepravní pojistku (8) a posuňte posuvný
stůl (4) zcela dopředu.
2.
Naplňte vodou. Dávejte pozor na ukazatel hladiny
naplnění (17). Hladina vody musí být mezi hodno-
tami „MIN" a „MAX".
11.2 Nastavení ochranného krytu (2)
1.
Povolte upínací šroub ochranného krytu (2a).
2.
Upravte ochranný kryt (2) tak, aby se přizpůsobil
řezané dlaždici.
3.
Opět utáhněte upínací šroub ochranného krytu
(2a).
www.scheppach.com
CZ | 105
