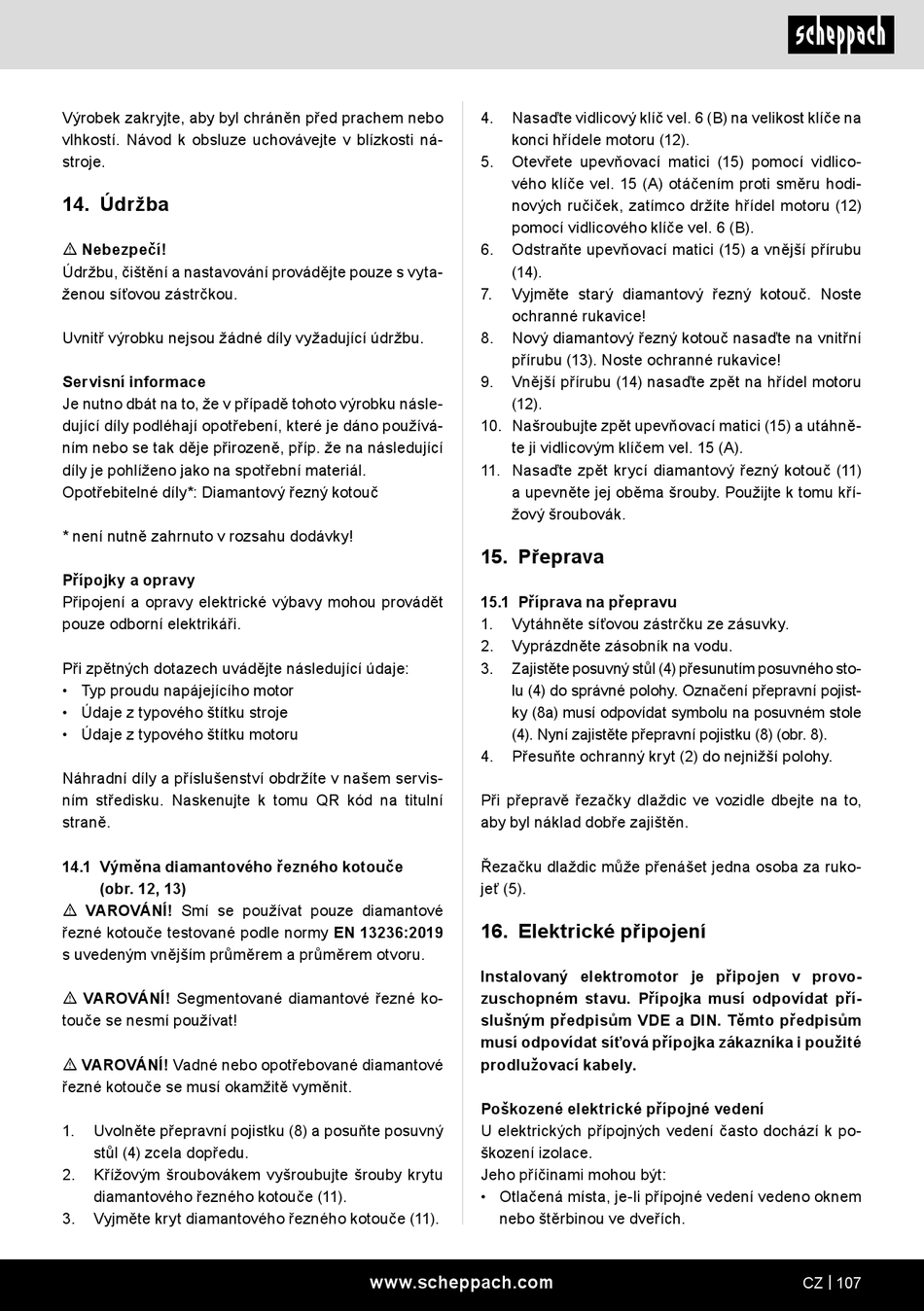

Výrobek zakryjte, aby byl chráněn před prachem nebo
vlhkostí. Návod k obsluze uchovávejte v blízkosti ná-
stroje.
14. Údržba
m Nebezpečí!
Údržbu, čištění a nastavování provádějte pouze s vyta-
ženou síťovou zástrčkou.
Uvnitř výrobku nejsou žádné díly vyžadující údržbu.
Servisní informace
Je nutno dbát na to, že v případě tohoto výrobku násle-
dující díly podléhají opotřebení, které je dáno používá-
ním nebo se tak děje přirozeně, příp. že na následující
díly je pohlíženo jako na spotřební materiál.
Opotřebitelné díly*: Diamantový řezný kotouč
* není nutně zahrnuto v rozsahu dodávky!
Přípojky a opravy
Připojení a opravy elektrické výbavy mohou provádět
pouze odborní elektrikáři.
Při zpětných dotazech uvádějte následující údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
14.1 Výměna diamantového řezného kotouče
(obr. 12, 13)
m VAROVÁNÍ! Smí se používat pouze diamantové
řezné kotouče testované podle normy EN 13236:2019
s uvedeným vnějším průměrem a průměrem otvoru.
m VAROVÁNÍ! Segmentované diamantové řezné ko-
touče se nesmí používat!
m VAROVÁNÍ! Vadné nebo opotřebované diamantové
řezné kotouče se musí okamžitě vyměnit.
1.
Uvolněte přepravní pojistku (8) a posuňte posuvný
stůl (4) zcela dopředu.
2.
Křížovým šroubovákem vyšroubujte šrouby krytu
diamantového řezného kotouče (11).
3.
Vyjměte kryt diamantového řezného kotouče (11).
4.
Nasaďte vidlicový klíč vel. 6 (B) na velikost klíče na
konci hřídele motoru (12).
5.
Otevřete upevňovací matici (15) pomocí vidlico-
vého klíče vel. 15 (A) otáčením proti směru hodi-
nových ručiček, zatímco držíte hřídel motoru (12)
pomocí vidlicového klíče vel. 6 (B).
6.
Odstraňte upevňovací matici (15) a vnější přírubu
(14).
7.
Vyjměte starý diamantový řezný kotouč. Noste
ochranné rukavice!
8.
Nový diamantový řezný kotouč nasaďte na vnitřní
přírubu (13). Noste ochranné rukavice!
9.
Vnější přírubu (14) nasaďte zpět na hřídel motoru
(12).
10. Našroubujte zpět upevňovací matici (15) a utáhně-
te ji vidlicovým klíčem vel. 15 (A).
11. Nasaďte zpět krycí diamantový řezný kotouč (11)
a upevněte jej oběma šrouby. Použijte k tomu kří-
žový šroubovák.
15. Přeprava
15.1 Příprava na přepravu
1.
Vytáhněte síťovou zástrčku ze zásuvky.
2.
Vyprázdněte zásobník na vodu.
3.
Zajistěte posuvný stůl (4) přesunutím posuvného sto-
lu (4) do správné polohy. Označení přepravní pojist-
ky (8a) musí odpovídat symbolu na posuvném stole
(4). Nyní zajistěte přepravní pojistku (8) (obr. 8).
4.
Přesuňte ochranný kryt (2) do nejnižší polohy.
Při přepravě řezačky dlaždic ve vozidle dbejte na to,
aby byl náklad dobře zajištěn.
Řezačku dlaždic může přenášet jedna osoba za ruko-
jeť (5).
16. Elektrické připojení
Instalovaný elektromotor je připojen v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použité
prodlužovací kabely.
Poškozené elektrické přípojné vedení
U elektrických přípojných vedení často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Otlačená místa, je-li přípojné vedení vedeno oknem
nebo štěrbinou ve dveřích.
www.scheppach.com
CZ | 107
