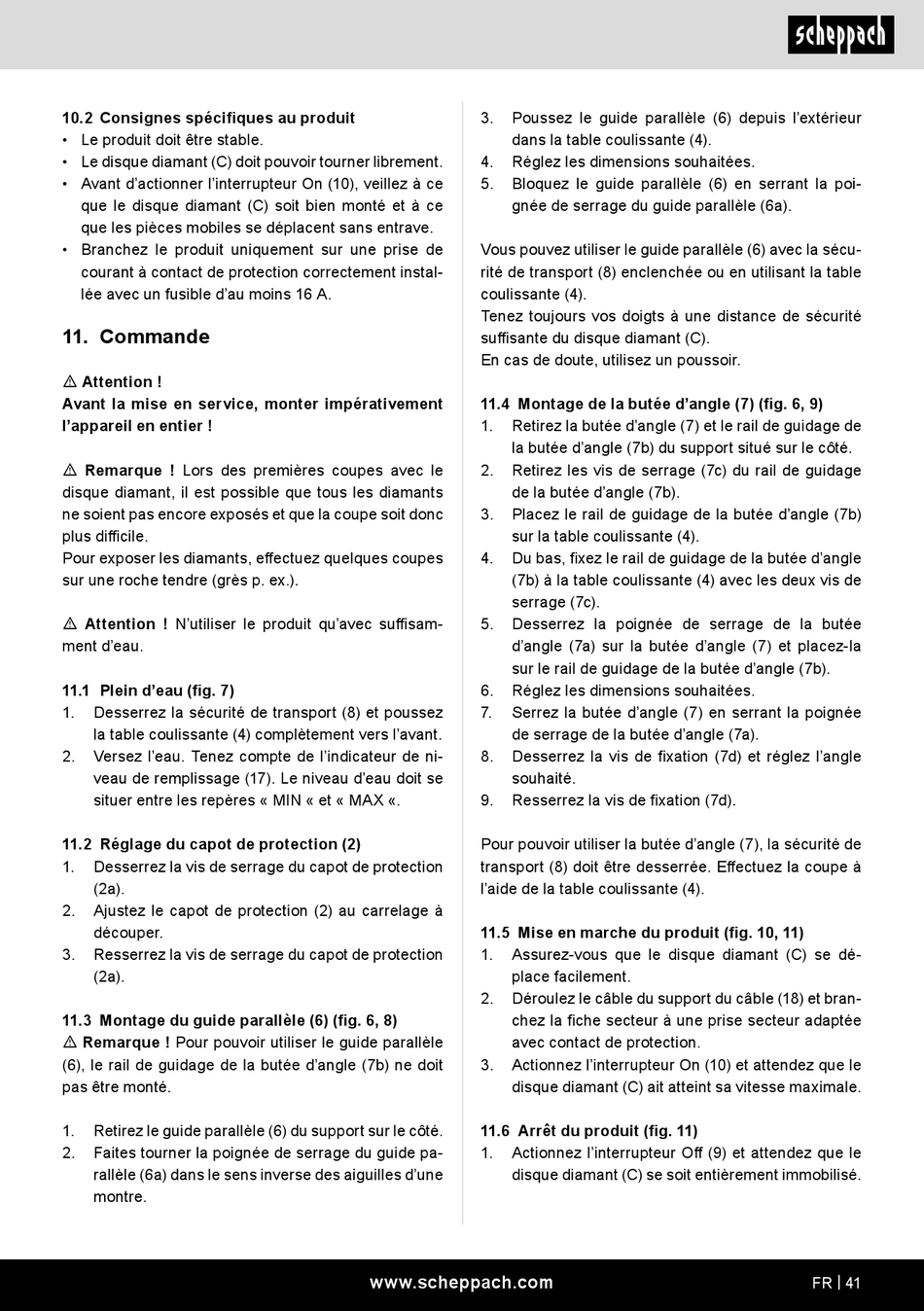

10.2 Consignes spécifiques au produit
• Le produit doit être stable.
• Le disque diamant (C) doit pouvoir tourner librement.
• Avant d'actionner l'interrupteur On (10), veillez à ce
que le disque diamant (C) soit bien monté et à ce
que les pièces mobiles se déplacent sans entrave.
• Branchez le produit uniquement sur une prise de
courant à contact de protection correctement instal-
lée avec un fusible d'au moins 16 A.
11. Commande
m Attention !
Avant la mise en service, monter impérativement
l'appareil en entier !
m Remarque ! Lors des premières coupes avec le
disque diamant, il est possible que tous les diamants
ne soient pas encore exposés et que la coupe soit donc
plus difficile.
Pour exposer les diamants, effectuez quelques coupes
sur une roche tendre (grès p. ex.).
m Attention ! N'utiliser le produit qu'avec suffisam-
ment d'eau.
11.1 Plein d'eau (fig. 7)
1.
Desserrez la sécurité de transport (8) et poussez
la table coulissante (4) complètement vers l'avant.
2.
Versez l'eau. Tenez compte de l'indicateur de ni-
veau de remplissage (17). Le niveau d'eau doit se
situer entre les repères « MIN « et « MAX «.
11.2 Réglage du capot de protection (2)
1.
Desserrez la vis de serrage du capot de protection
(2a).
2.
Ajustez le capot de protection (2) au carrelage à
découper.
3.
Resserrez la vis de serrage du capot de protection
(2a).
11.3 Montage du guide parallèle (6) (fig. 6, 8)
m Remarque ! Pour pouvoir utiliser le guide parallèle
(6), le rail de guidage de la butée d'angle (7b) ne doit
pas être monté.
1.
Retirez le guide parallèle (6) du support sur le côté.
2.
Faites tourner la poignée de serrage du guide pa-
rallèle (6a) dans le sens inverse des aiguilles d'une
montre.
3.
Poussez le guide parallèle (6) depuis l'extérieur
dans la table coulissante (4).
4.
Réglez les dimensions souhaitées.
5.
Bloquez le guide parallèle (6) en serrant la poi-
gnée de serrage du guide parallèle (6a).
Vous pouvez utiliser le guide parallèle (6) avec la sécu-
rité de transport (8) enclenchée ou en utilisant la table
coulissante (4).
Tenez toujours vos doigts à une distance de sécurité
suffisante du disque diamant (C).
En cas de doute, utilisez un poussoir.
11.4 Montage de la butée d'angle (7) (fig. 6, 9)
1.
Retirez la butée d'angle (7) et le rail de guidage de
la butée d'angle (7b) du support situé sur le côté.
2.
Retirez les vis de serrage (7c) du rail de guidage
de la butée d'angle (7b).
3.
Placez le rail de guidage de la butée d'angle (7b)
sur la table coulissante (4).
4.
Du bas, fixez le rail de guidage de la butée d'angle
(7b) à la table coulissante (4) avec les deux vis de
serrage (7c).
5.
Desserrez la poignée de serrage de la butée
d'angle (7a) sur la butée d'angle (7) et placez-la
sur le rail de guidage de la butée d'angle (7b).
6.
Réglez les dimensions souhaitées.
7.
Serrez la butée d'angle (7) en serrant la poignée
de serrage de la butée d'angle (7a).
8.
Desserrez la vis de fixation (7d) et réglez l'angle
souhaité.
9.
Resserrez la vis de fixation (7d).
Pour pouvoir utiliser la butée d'angle (7), la sécurité de
transport (8) doit être desserrée. Effectuez la coupe à
l'aide de la table coulissante (4).
11.5 Mise en marche du produit (fig. 10, 11)
1.
Assurez-vous que le disque diamant (C) se dé-
place facilement.
2.
Déroulez le câble du support du câble (18) et bran-
chez la fiche secteur à une prise secteur adaptée
avec contact de protection.
3.
Actionnez l'interrupteur On (10) et attendez que le
disque diamant (C) ait atteint sa vitesse maximale.
11.6 Arrêt du produit (fig. 11)
1.
Actionnez l'interrupteur Off (9) et attendez que le
disque diamant (C) se soit entièrement immobilisé.
www.scheppach.com
FR | 41
