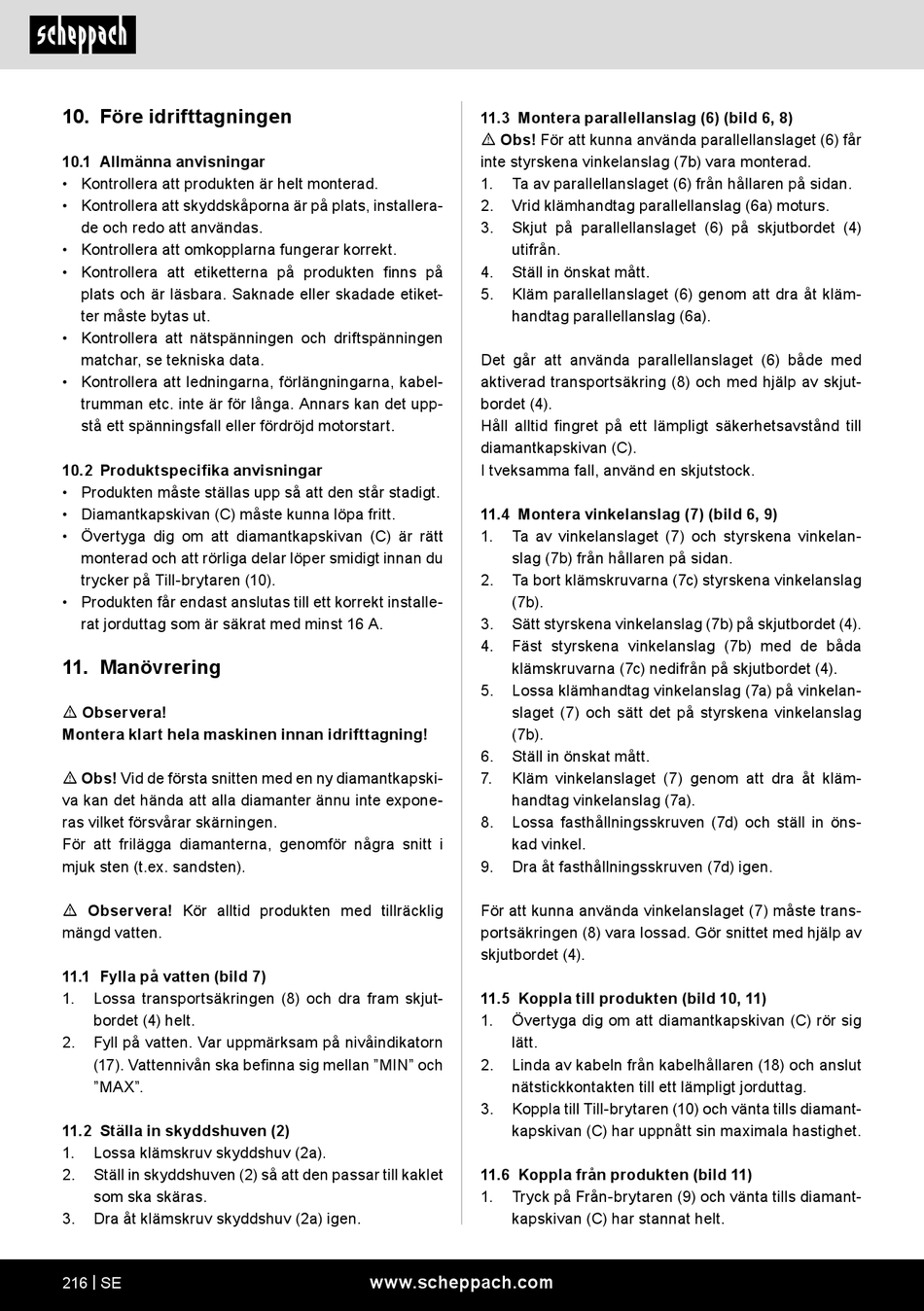

10. Före idrifttagningen
10.1 Allmänna anvisningar
• Kontrollera att produkten är helt monterad.
• Kontrollera att skyddskåporna är på plats, installera-
de och redo att användas.
• Kontrollera att omkopplarna fungerar korrekt.
• Kontrollera att etiketterna på produkten finns på
plats och är läsbara. Saknade eller skadade etiket-
ter måste bytas ut.
• Kontrollera att nätspänningen och driftspänningen
matchar, se tekniska data.
• Kontrollera att ledningarna, förlängningarna, kabel-
trumman etc. inte är för långa. Annars kan det upp-
stå ett spänningsfall eller fördröjd motorstart.
10.2 Produktspecifika anvisningar
• Produkten måste ställas upp så att den står stadigt.
• Diamantkapskivan (C) måste kunna löpa fritt.
• Övertyga dig om att diamantkapskivan (C) är rätt
monterad och att rörliga delar löper smidigt innan du
trycker på Till-brytaren (10).
• Produkten får endast anslutas till ett korrekt installe-
rat jorduttag som är säkrat med minst 16 A.
11. Manövrering
m Observera!
Montera klart hela maskinen innan idrifttagning!
m Obs! Vid de första snitten med en ny diamantkapski-
va kan det hända att alla diamanter ännu inte expone-
ras vilket försvårar skärningen.
För att frilägga diamanterna, genomför några snitt i
mjuk sten (t.ex. sandsten).
m Observera! Kör alltid produkten med tillräcklig
mängd vatten.
11.1 Fylla på vatten (bild 7)
1.
Lossa transportsäkringen (8) och dra fram skjut-
bordet (4) helt.
2.
Fyll på vatten. Var uppmärksam på nivåindikatorn
(17). Vattennivån ska befinna sig mellan "MIN" och
"MAX".
11.2 Ställa in skyddshuven (2)
1.
Lossa klämskruv skyddshuv (2a).
2.
Ställ in skyddshuven (2) så att den passar till kaklet
som ska skäras.
3.
Dra åt klämskruv skyddshuv (2a) igen.
216 | SE
11.3 Montera parallellanslag (6) (bild 6, 8)
m Obs! För att kunna använda parallellanslaget (6) får
inte styrskena vinkelanslag (7b) vara monterad.
1.
Ta av parallellanslaget (6) från hållaren på sidan.
2.
Vrid klämhandtag parallellanslag (6a) moturs.
3.
Skjut på parallellanslaget (6) på skjutbordet (4)
utifrån.
4.
Ställ in önskat mått.
5.
Kläm parallellanslaget (6) genom att dra åt kläm-
handtag parallellanslag (6a).
Det går att använda parallellanslaget (6) både med
aktiverad transportsäkring (8) och med hjälp av skjut-
bordet (4).
Håll alltid fingret på ett lämpligt säkerhetsavstånd till
diamantkapskivan (C).
I tveksamma fall, använd en skjutstock.
11.4 Montera vinkelanslag (7) (bild 6, 9)
1.
Ta av vinkelanslaget (7) och styrskena vinkelan-
slag (7b) från hållaren på sidan.
2.
Ta bort klämskruvarna (7c) styrskena vinkelanslag
(7b).
3.
Sätt styrskena vinkelanslag (7b) på skjutbordet (4).
4.
Fäst styrskena vinkelanslag (7b) med de båda
klämskruvarna (7c) nedifrån på skjutbordet (4).
5.
Lossa klämhandtag vinkelanslag (7a) på vinkelan-
slaget (7) och sätt det på styrskena vinkelanslag
(7b).
6.
Ställ in önskat mått.
7.
Kläm vinkelanslaget (7) genom att dra åt kläm-
handtag vinkelanslag (7a).
8.
Lossa fasthållningsskruven (7d) och ställ in öns-
kad vinkel.
9.
Dra åt fasthållningsskruven (7d) igen.
För att kunna använda vinkelanslaget (7) måste trans-
portsäkringen (8) vara lossad. Gör snittet med hjälp av
skjutbordet (4).
11.5 Koppla till produkten (bild 10, 11)
1.
Övertyga dig om att diamantkapskivan (C) rör sig
lätt.
2.
Linda av kabeln från kabelhållaren (18) och anslut
nätstickkontakten till ett lämpligt jorduttag.
3.
Koppla till Till-brytaren (10) och vänta tills diamant-
kapskivan (C) har uppnått sin maximala hastighet.
11.6 Koppla från produkten (bild 11)
1.
Tryck på Från-brytaren (9) och vänta tills diamant-
kapskivan (C) har stannat helt.
www.scheppach.com
