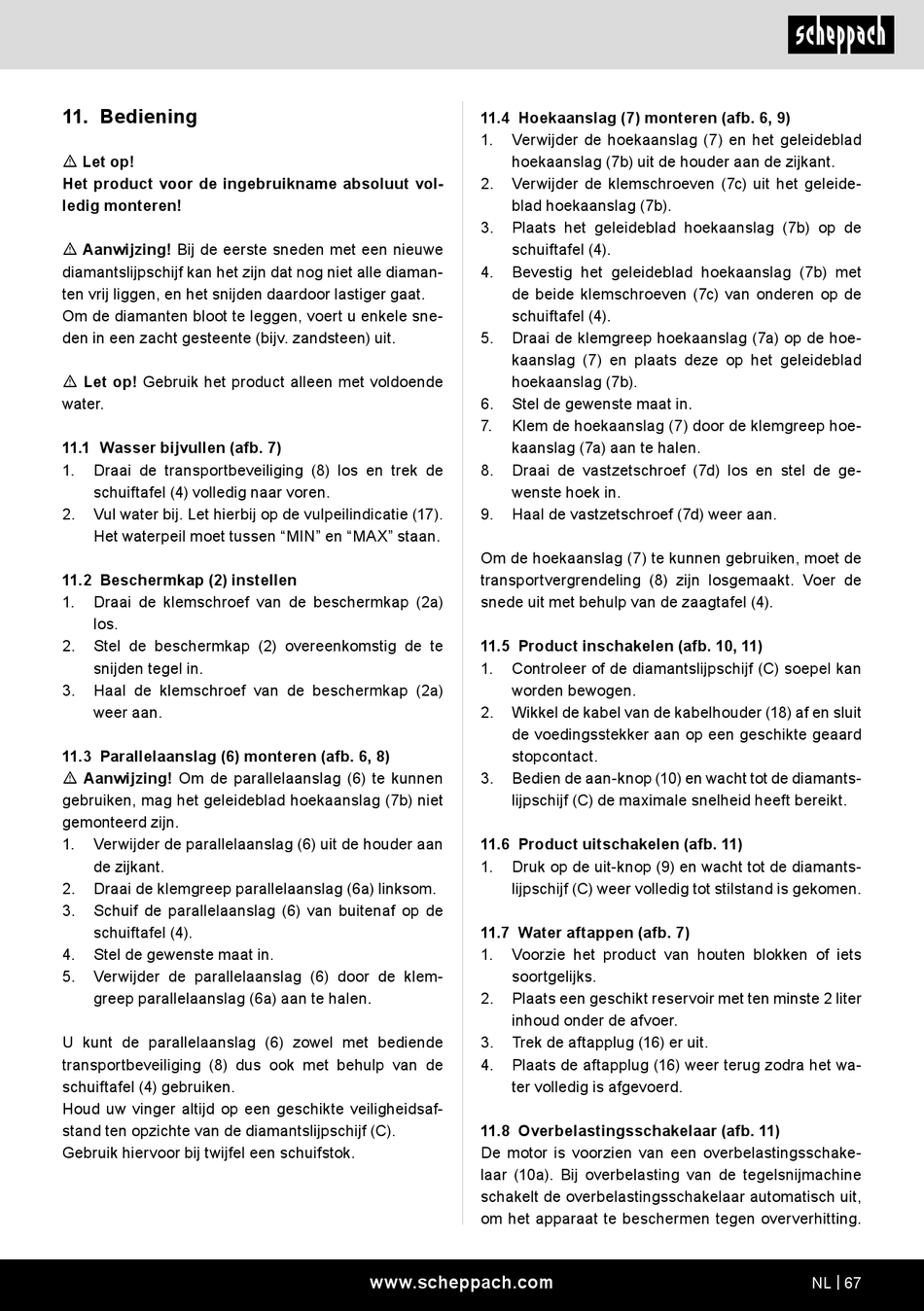

11. Bediening
m Let op!
Het product voor de ingebruikname absoluut vol-
ledig monteren!
m Aanwijzing! Bij de eerste sneden met een nieuwe
diamantslijpschijf kan het zijn dat nog niet alle diaman-
ten vrij liggen, en het snijden daardoor lastiger gaat.
Om de diamanten bloot te leggen, voert u enkele sne-
den in een zacht gesteente (bijv. zandsteen) uit.
m Let op! Gebruik het product alleen met voldoende
water.
11.1 Wasser bijvullen (afb. 7)
1.
Draai de transportbeveiliging (8) los en trek de
schuiftafel (4) volledig naar voren.
2.
Vul water bij. Let hierbij op de vulpeilindicatie (17).
Het waterpeil moet tussen "MIN" en "MAX" staan.
11.2 Beschermkap (2) instellen
1.
Draai de klemschroef van de beschermkap (2a)
los.
2.
Stel de beschermkap (2) overeenkomstig de te
snijden tegel in.
3.
Haal de klemschroef van de beschermkap (2a)
weer aan.
11.3 Parallelaanslag (6) monteren (afb. 6, 8)
m Aanwijzing! Om de parallelaanslag (6) te kunnen
gebruiken, mag het geleideblad hoekaanslag (7b) niet
gemonteerd zijn.
1.
Verwijder de parallelaanslag (6) uit de houder aan
de zijkant.
2.
Draai de klemgreep parallelaanslag (6a) linksom.
3.
Schuif de parallelaanslag (6) van buitenaf op de
schuiftafel (4).
4.
Stel de gewenste maat in.
5.
Verwijder de parallelaanslag (6) door de klem-
greep parallelaanslag (6a) aan te halen.
U kunt de parallelaanslag (6) zowel met bediende
transportbeveiliging (8) dus ook met behulp van de
schuiftafel (4) gebruiken.
Houd uw vinger altijd op een geschikte veiligheidsaf-
stand ten opzichte van de diamantslijpschijf (C).
Gebruik hiervoor bij twijfel een schuifstok.
11.4 Hoekaanslag (7) monteren (afb. 6, 9)
1.
Verwijder de hoekaanslag (7) en het geleideblad
hoekaanslag (7b) uit de houder aan de zijkant.
2.
Verwijder de klemschroeven (7c) uit het geleide-
blad hoekaanslag (7b).
3.
Plaats het geleideblad hoekaanslag (7b) op de
schuiftafel (4).
4.
Bevestig het geleideblad hoekaanslag (7b) met
de beide klemschroeven (7c) van onderen op de
schuiftafel (4).
5.
Draai de klemgreep hoekaanslag (7a) op de hoe-
kaanslag (7) en plaats deze op het geleideblad
hoekaanslag (7b).
6.
Stel de gewenste maat in.
7.
Klem de hoekaanslag (7) door de klemgreep hoe-
kaanslag (7a) aan te halen.
8.
Draai de vastzetschroef (7d) los en stel de ge-
wenste hoek in.
9.
Haal de vastzetschroef (7d) weer aan.
Om de hoekaanslag (7) te kunnen gebruiken, moet de
transportvergrendeling (8) zijn losgemaakt. Voer de
snede uit met behulp van de zaagtafel (4).
11.5 Product inschakelen (afb. 10, 11)
1.
Controleer of de diamantslijpschijf (C) soepel kan
worden bewogen.
2.
Wikkel de kabel van de kabelhouder (18) af en sluit
de voedingsstekker aan op een geschikte geaard
stopcontact.
3.
Bedien de aan-knop (10) en wacht tot de diamants-
lijpschijf (C) de maximale snelheid heeft bereikt.
11.6 Product uitschakelen (afb. 11)
1.
Druk op de uit-knop (9) en wacht tot de diamants-
lijpschijf (C) weer volledig tot stilstand is gekomen.
11.7 Water aftappen (afb. 7)
1.
Voorzie het product van houten blokken of iets
soortgelijks.
2.
Plaats een geschikt reservoir met ten minste 2 liter
inhoud onder de afvoer.
3.
Trek de aftapplug (16) er uit.
4.
Plaats de aftapplug (16) weer terug zodra het wa-
ter volledig is afgevoerd.
11.8 Overbelastingsschakelaar (afb. 11)
De motor is voorzien van een overbelastingsschake-
laar (10a). Bij overbelasting van de tegelsnijmachine
schakelt de overbelastingsschakelaar automatisch uit,
om het apparaat te beschermen tegen oververhitting.
www.scheppach.com
NL | 67
