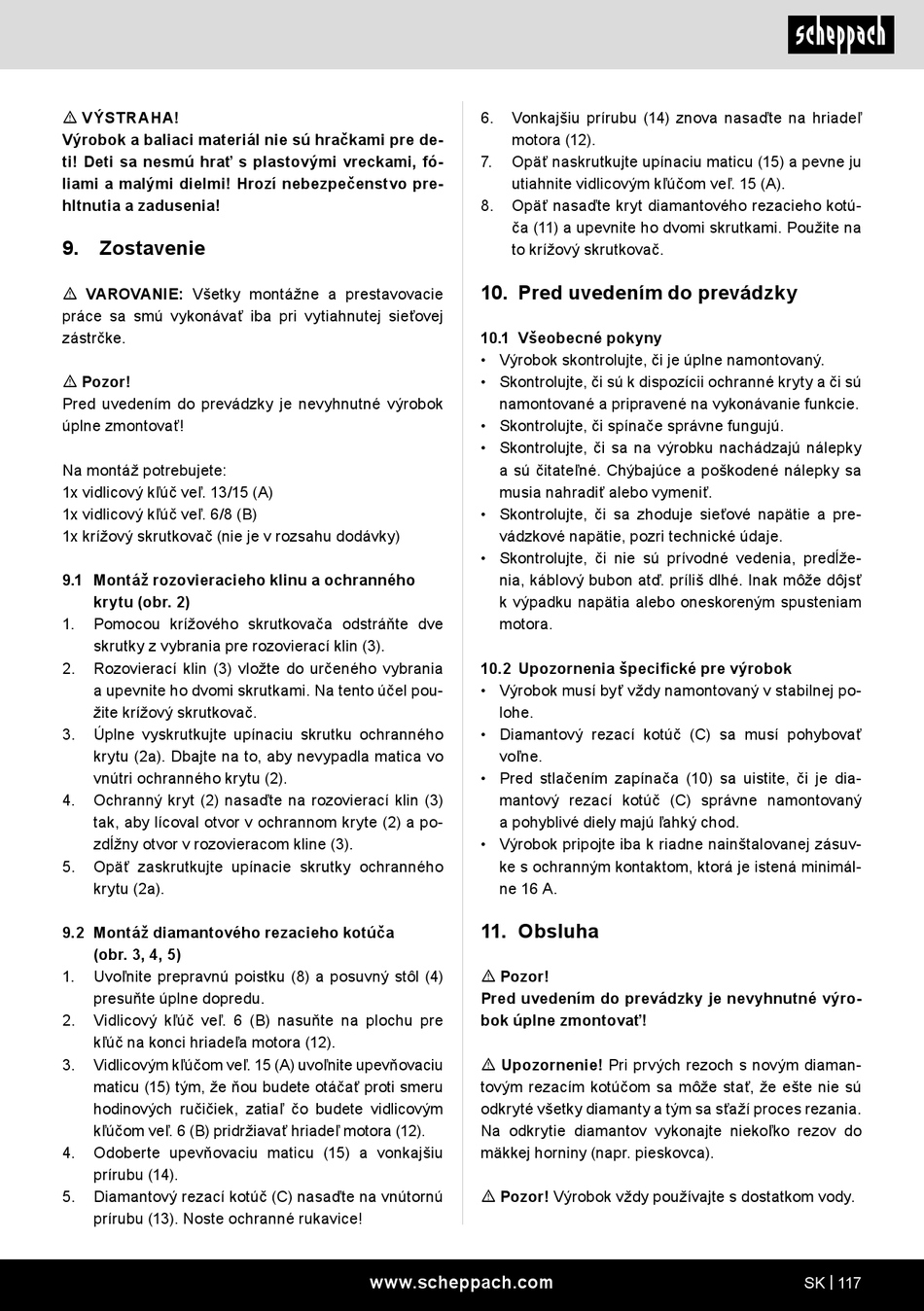

Scheppach WTS2000 Originalbetriebsanleitung Seite 117

m VÝSTRAHA!
Výrobok a baliaci materiál nie sú hračkami pre de-
ti! Deti sa nesmú hrať s plastovými vreckami, fó-
liami a malými dielmi! Hrozí nebezpečenstvo pre-
hltnutia a zadusenia!
9. Zostavenie
m VAROVANIE: Všetky montážne a prestavovacie
práce sa smú vykonávať iba pri vytiahnutej sieťovej
zástrčke.
m Pozor!
Pred uvedením do prevádzky je nevyhnutné výrobok
úplne zmontovať!
Na montáž potrebujete:
1x vidlicový kľúč veľ. 13/15 (A)
1x vidlicový kľúč veľ. 6/8 (B)
1x krížový skrutkovač (nie je v rozsahu dodávky)
9.1 Montáž rozovieracieho klinu a ochranného
krytu (obr. 2)
1. Pomocou krížového skrutkovača odstráňte dve
skrutky z vybrania pre rozovierací klin (3).
2. Rozovierací klin (3) vložte do určeného vybrania
a upevnite ho dvomi skrutkami. Na tento účel pou-
žite krížový skrutkovač.
3. Úplne vyskrutkujte upínaciu skrutku ochranného
krytu (2a). Dbajte na to, aby nevypadla matica vo
vnútri ochranného krytu (2).
4. Ochranný kryt (2) nasaďte na rozovierací klin (3)
tak, aby lícoval otvor v ochrannom kryte (2) a po-
zdĺžny otvor v rozovieracom kline (3).
5. Opäť zaskrutkujte upínacie skrutky ochranného
krytu (2a).
9.2 Montáž diamantového rezacieho kotúča
(obr. 3, 4, 5)
1. Uvoľnite prepravnú poistku (8) a posuvný stôl (4)
presuňte úplne dopredu.
2. Vidlicový kľúč veľ. 6 (B) nasuňte na plochu pre
kľúč na konci hriadeľa motora (12).
3. Vidlicovým kľúčom veľ. 15 (A) uvoľnite upevňovaciu
maticu (15) tým, že ňou budete otáčať proti smeru
hodinových ručičiek, zatiaľ čo budete vidlicovým
kľúčom veľ. 6 (B) pridržiavať hriadeľ motora (12).
4. Odoberte upevňovaciu maticu (15) a vonkajšiu
prírubu (14).
5. Diamantový rezací kotúč (C) nasaďte na vnútornú
prírubu (13). Noste ochranné rukavice!
6. Vonkajšiu prírubu (14) znova nasaďte na hriadeľ
motora (12).
7. Opäť naskrutkujte upínaciu maticu (15) a pevne ju
utiahnite vidlicovým kľúčom veľ. 15 (A).
8. Opäť nasaďte kryt diamantového rezacieho kotú-
ča (11) a upevnite ho dvomi skrutkami. Použite na
to krížový skrutkovač.
10. Pred uvedením do prevádzky
10.1 Všeobecné pokyny
• Výrobok skontrolujte, či je úplne namontovaný.
• Skontrolujte, či sú k dispozícii ochranné kryty a či sú
namontované a pripravené na vykonávanie funkcie.
• Skontrolujte, či spínače správne fungujú.
• Skontrolujte, či sa na výrobku nachádzajú nálepky
a sú čitateľné. Chýbajúce a poškodené nálepky sa
musia nahradiť alebo vymeniť.
• Skontrolujte, či sa zhoduje sieťové napätie a pre-
vádzkové napätie, pozri technické údaje.
• Skontrolujte, či nie sú prívodné vedenia, predĺže-
nia, káblový bubon atď. príliš dlhé. Inak môže dôjsť
k výpadku napätia alebo oneskoreným spusteniam
motora.
10.2 Upozornenia špecifické pre výrobok
• Výrobok musí byť vždy namontovaný v stabilnej po-
lohe.
• Diamantový rezací kotúč (C) sa musí pohybovať
voľne.
• Pred stlačením zapínača (10) sa uistite, či je dia-
mantový rezací kotúč (C) správne namontovaný
a pohyblivé diely majú ľahký chod.
• Výrobok pripojte iba k riadne nainštalovanej zásuv-
ke s ochranným kontaktom, ktorá je istená minimál-
ne 16 A.
11. Obsluha
m Pozor!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
m Upozornenie! Pri prvých rezoch s novým diaman-
tovým rezacím kotúčom sa môže stať, že ešte nie sú
odkryté všetky diamanty a tým sa sťaží proces rezania.
Na odkrytie diamantov vykonajte niekoľko rezov do
mäkkej horniny (napr. pieskovca).
m Pozor! Výrobok vždy používajte s dostatkom vody.
