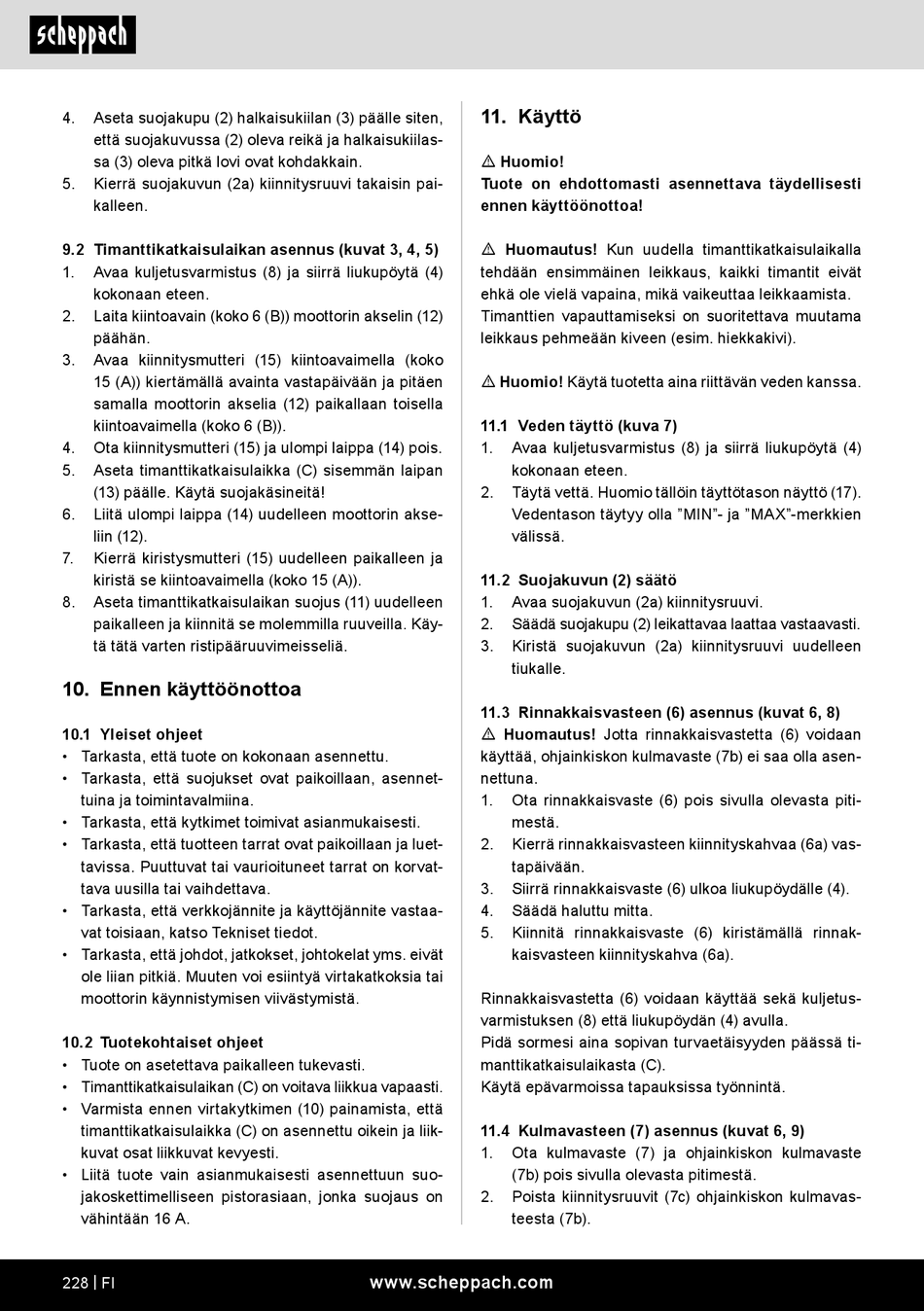

4.
Aseta suojakupu (2) halkaisukiilan (3) päälle siten,
että suojakuvussa (2) oleva reikä ja halkaisukiilas-
sa (3) oleva pitkä lovi ovat kohdakkain.
5.
Kierrä suojakuvun (2a) kiinnitysruuvi takaisin pai-
kalleen.
9.2 Timanttikatkaisulaikan asennus (kuvat 3, 4, 5)
1.
Avaa kuljetusvarmistus (8) ja siirrä liukupöytä (4)
kokonaan eteen.
2.
Laita kiintoavain (koko 6 (B)) moottorin akselin (12)
päähän.
3.
Avaa kiinnitysmutteri (15) kiintoavaimella (koko
15 (A)) kiertämällä avainta vastapäivään ja pitäen
samalla moottorin akselia (12) paikallaan toisella
kiintoavaimella (koko 6 (B)).
4.
Ota kiinnitysmutteri (15) ja ulompi laippa (14) pois.
5.
Aseta timanttikatkaisulaikka (C) sisemmän laipan
(13) päälle. Käytä suojakäsineitä!
6.
Liitä ulompi laippa (14) uudelleen moottorin akse-
liin (12).
7.
Kierrä kiristysmutteri (15) uudelleen paikalleen ja
kiristä se kiintoavaimella (koko 15 (A)).
8.
Aseta timanttikatkaisulaikan suojus (11) uudelleen
paikalleen ja kiinnitä se molemmilla ruuveilla. Käy-
tä tätä varten ristipääruuvimeisseliä.
10. Ennen käyttöönottoa
10.1 Yleiset ohjeet
• Tarkasta, että tuote on kokonaan asennettu.
• Tarkasta, että suojukset ovat paikoillaan, asennet-
tuina ja toimintavalmiina.
• Tarkasta, että kytkimet toimivat asianmukaisesti.
• Tarkasta, että tuotteen tarrat ovat paikoillaan ja luet-
tavissa. Puuttuvat tai vaurioituneet tarrat on korvat-
tava uusilla tai vaihdettava.
• Tarkasta, että verkkojännite ja käyttöjännite vastaa-
vat toisiaan, katso Tekniset tiedot.
• Tarkasta, että johdot, jatkokset, johtokelat yms. eivät
ole liian pitkiä. Muuten voi esiintyä virtakatkoksia tai
moottorin käynnistymisen viivästymistä.
10.2 Tuotekohtaiset ohjeet
• Tuote on asetettava paikalleen tukevasti.
• Timanttikatkaisulaikan (C) on voitava liikkua vapaasti.
• Varmista ennen virtakytkimen (10) painamista, että
timanttikatkaisulaikka (C) on asennettu oikein ja liik-
kuvat osat liikkuvat kevyesti.
• Liitä tuote vain asianmukaisesti asennettuun suo-
jakoskettimelliseen pistorasiaan, jonka suojaus on
vähintään 16 A.
228 | FI
11. Käyttö
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
m Huomautus! Kun uudella timanttikatkaisulaikalla
tehdään ensimmäinen leikkaus, kaikki timantit eivät
ehkä ole vielä vapaina, mikä vaikeuttaa leikkaamista.
Timanttien vapauttamiseksi on suoritettava muutama
leikkaus pehmeään kiveen (esim. hiekkakivi).
m Huomio! Käytä tuotetta aina riittävän veden kanssa.
11.1 Veden täyttö (kuva 7)
1.
Avaa kuljetusvarmistus (8) ja siirrä liukupöytä (4)
kokonaan eteen.
2.
Täytä vettä. Huomio tällöin täyttötason näyttö (17).
Vedentason täytyy olla "MIN"- ja "MAX"-merkkien
välissä.
11.2 Suojakuvun (2) säätö
1.
Avaa suojakuvun (2a) kiinnitysruuvi.
2.
Säädä suojakupu (2) leikattavaa laattaa vastaavasti.
3.
Kiristä suojakuvun (2a) kiinnitysruuvi uudelleen
tiukalle.
11.3 Rinnakkaisvasteen (6) asennus (kuvat 6, 8)
m Huomautus! Jotta rinnakkaisvastetta (6) voidaan
käyttää, ohjainkiskon kulmavaste (7b) ei saa olla asen-
nettuna.
1.
Ota rinnakkaisvaste (6) pois sivulla olevasta piti-
mestä.
2.
Kierrä rinnakkaisvasteen kiinnityskahvaa (6a) vas-
tapäivään.
3.
Siirrä rinnakkaisvaste (6) ulkoa liukupöydälle (4).
4.
Säädä haluttu mitta.
5.
Kiinnitä rinnakkaisvaste (6) kiristämällä rinnak-
kaisvasteen kiinnityskahva (6a).
Rinnakkaisvastetta (6) voidaan käyttää sekä kuljetus-
varmistuksen (8) että liukupöydän (4) avulla.
Pidä sormesi aina sopivan turvaetäisyyden päässä ti-
manttikatkaisulaikasta (C).
Käytä epävarmoissa tapauksissa työnnintä.
11.4 Kulmavasteen (7) asennus (kuvat 6, 9)
1.
Ota kulmavaste (7) ja ohjainkiskon kulmavaste
(7b) pois sivulla olevasta pitimestä.
2.
Poista kiinnitysruuvit (7c) ohjainkiskon kulmavas-
teesta (7b).
