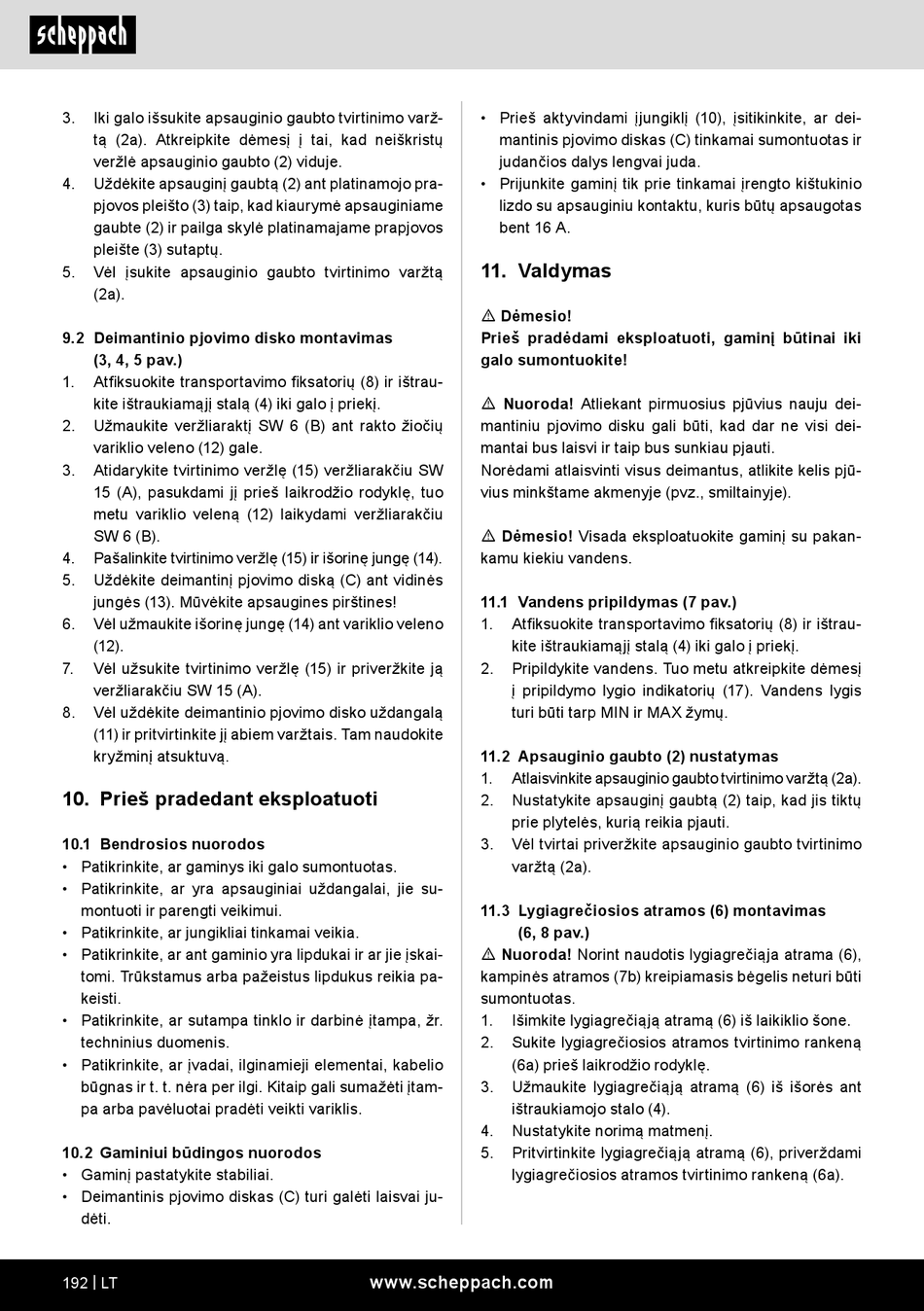

3.
Iki galo išsukite apsauginio gaubto tvirtinimo varž-
tą (2a). Atkreipkite dėmesį į tai, kad neiškristų
veržlė apsauginio gaubto (2) viduje.
4.
Uždėkite apsauginį gaubtą (2) ant platinamojo pra-
pjovos pleišto (3) taip, kad kiaurymė apsauginiame
gaubte (2) ir pailga skylė platinamajame prapjovos
pleište (3) sutaptų.
5.
Vėl įsukite apsauginio gaubto tvirtinimo varžtą
(2a).
9.2 Deimantinio pjovimo disko montavimas
(3, 4, 5 pav.)
1.
Atfiksuokite transportavimo fiksatorių (8) ir ištrau-
kite ištraukiamąjį stalą (4) iki galo į priekį.
2.
Užmaukite veržliaraktį SW 6 (B) ant rakto žiočių
variklio veleno (12) gale.
3.
Atidarykite tvirtinimo veržlę (15) veržliarakčiu SW
15 (A), pasukdami jį prieš laikrodžio rodyklę, tuo
metu variklio veleną (12) laikydami veržliarakčiu
SW 6 (B).
4.
Pašalinkite tvirtinimo veržlę (15) ir išorinę jungę (14).
5.
Uždėkite deimantinį pjovimo diską (C) ant vidinės
jungės (13). Mūvėkite apsaugines pirštines!
6.
Vėl užmaukite išorinę jungę (14) ant variklio veleno
(12).
7.
Vėl užsukite tvirtinimo veržlę (15) ir priveržkite ją
veržliarakčiu SW 15 (A).
8.
Vėl uždėkite deimantinio pjovimo disko uždangalą
(11) ir pritvirtinkite jį abiem varžtais. Tam naudokite
kryžminį atsuktuvą.
10. Prieš pradedant eksploatuoti
10.1 Bendrosios nuorodos
• Patikrinkite, ar gaminys iki galo sumontuotas.
• Patikrinkite, ar yra apsauginiai uždangalai, jie su-
montuoti ir parengti veikimui.
• Patikrinkite, ar jungikliai tinkamai veikia.
• Patikrinkite, ar ant gaminio yra lipdukai ir ar jie įskai-
tomi. Trūkstamus arba pažeistus lipdukus reikia pa-
keisti.
• Patikrinkite, ar sutampa tinklo ir darbinė įtampa, žr.
techninius duomenis.
• Patikrinkite, ar įvadai, ilginamieji elementai, kabelio
būgnas ir t. t. nėra per ilgi. Kitaip gali sumažėti įtam-
pa arba pavėluotai pradėti veikti variklis.
10.2 Gaminiui būdingos nuorodos
• Gaminį pastatykite stabiliai.
• Deimantinis pjovimo diskas (C) turi galėti laisvai ju-
dėti.
192 | LT
• Prieš aktyvindami įjungiklį (10), įsitikinkite, ar dei-
mantinis pjovimo diskas (C) tinkamai sumontuotas ir
judančios dalys lengvai juda.
• Prijunkite gaminį tik prie tinkamai įrengto kištukinio
lizdo su apsauginiu kontaktu, kuris būtų apsaugotas
bent 16 A.
11. Valdymas
m Dėmesio!
Prieš pradėdami eksploatuoti, gaminį būtinai iki
galo sumontuokite!
m Nuoroda! Atliekant pirmuosius pjūvius nauju dei-
mantiniu pjovimo disku gali būti, kad dar ne visi dei-
mantai bus laisvi ir taip bus sunkiau pjauti.
Norėdami atlaisvinti visus deimantus, atlikite kelis pjū-
vius minkštame akmenyje (pvz., smiltainyje).
m Dėmesio! Visada eksploatuokite gaminį su pakan-
kamu kiekiu vandens.
11.1 Vandens pripildymas (7 pav.)
1.
Atfiksuokite transportavimo fiksatorių (8) ir ištrau-
kite ištraukiamąjį stalą (4) iki galo į priekį.
2.
Pripildykite vandens. Tuo metu atkreipkite dėmesį
į pripildymo lygio indikatorių (17). Vandens lygis
turi būti tarp MIN ir MAX žymų.
11.2 Apsauginio gaubto (2) nustatymas
1.
Atlaisvinkite apsauginio gaubto tvirtinimo varžtą (2a).
2.
Nustatykite apsauginį gaubtą (2) taip, kad jis tiktų
prie plytelės, kurią reikia pjauti.
3.
Vėl tvirtai priveržkite apsauginio gaubto tvirtinimo
varžtą (2a).
11.3 Lygiagrečiosios atramos (6) montavimas
(6, 8 pav.)
m Nuoroda! Norint naudotis lygiagrečiąja atrama (6),
kampinės atramos (7b) kreipiamasis bėgelis neturi būti
sumontuotas.
1.
Išimkite lygiagrečiąją atramą (6) iš laikiklio šone.
2.
Sukite lygiagrečiosios atramos tvirtinimo rankeną
(6a) prieš laikrodžio rodyklę.
3.
Užmaukite lygiagrečiąją atramą (6) iš išorės ant
ištraukiamojo stalo (4).
4.
Nustatykite norimą matmenį.
5.
Pritvirtinkite lygiagrečiąją atramą (6), priverždami
lygiagrečiosios atramos tvirtinimo rankeną (6a).
www.scheppach.com
