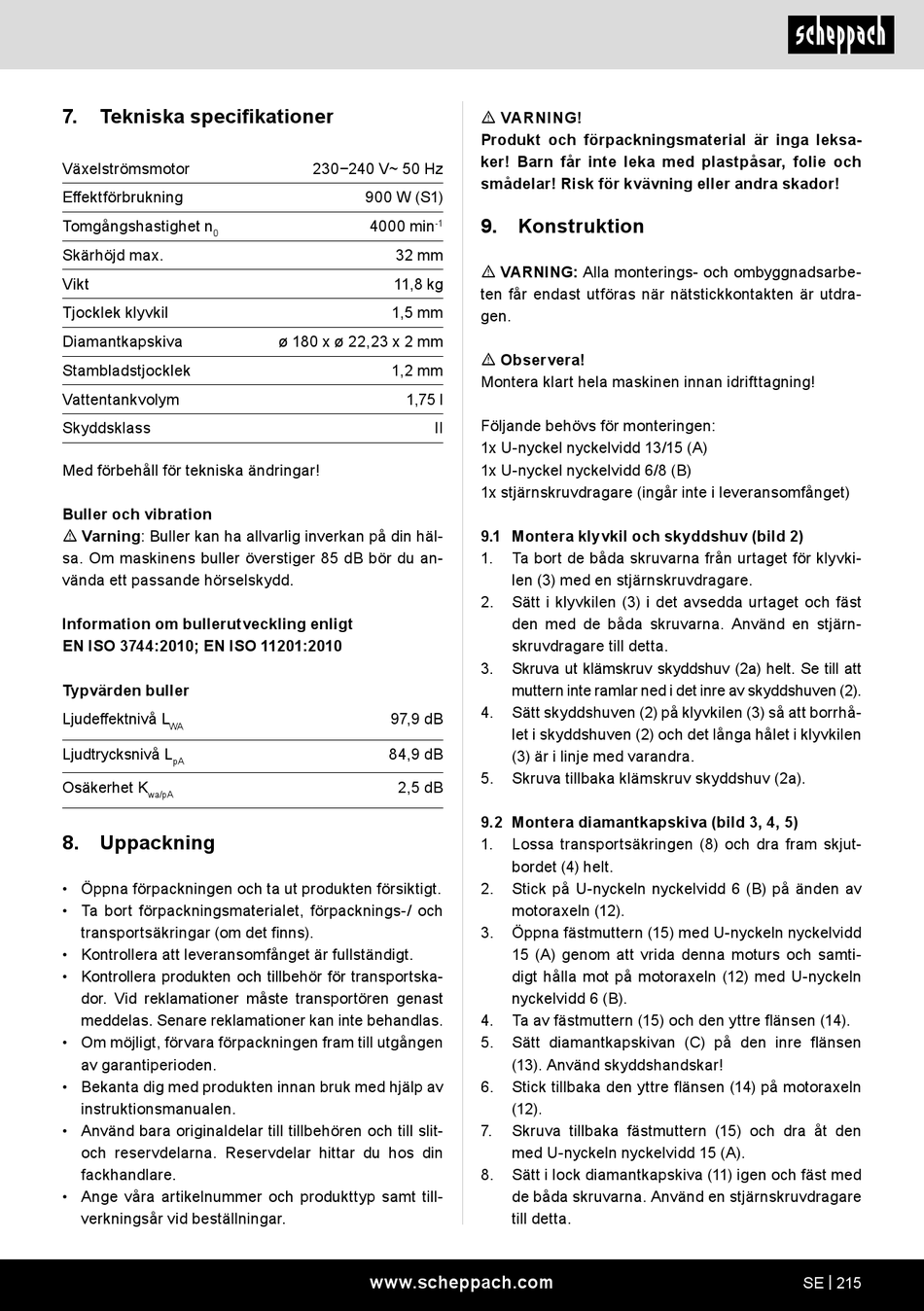

7.
Tekniska specifikationer
Växelströmsmotor
Effektförbrukning
Tomgångshastighet n
0
Skärhöjd max.
Vikt
Tjocklek klyvkil
Diamantkapskiva
Stambladstjocklek
Vattentankvolym
Skyddsklass
Med förbehåll för tekniska ändringar!
Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din häl-
sa. Om maskinens buller överstiger 85 dB bör du an-
vända ett passande hörselskydd.
Information om bullerutveckling enligt
EN ISO 3744:2010; EN ISO 11201:2010
Typvärden buller
Ljudeffektnivå L
WA
Ljudtrycksnivå L
pA
Osäkerhet K
wa/pA
8. Uppackning
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
230−240 V~ 50 Hz
900 W (S1)
4000 min
-1
32 mm
11,8 kg
1,5 mm
ø 180 x ø 22,23 x 2 mm
1,2 mm
1,75 l
II
97,9 dB
84,9 dB
2,5 dB
www.scheppach.com
m VARNING!
Produkt och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
9.
Konstruktion
m VARNING: Alla monterings- och ombyggnadsarbe-
ten får endast utföras när nätstickkontakten är utdra-
gen.
m Observera!
Montera klart hela maskinen innan idrifttagning!
Följande behövs för monteringen:
1x U-nyckel nyckelvidd 13/15 (A)
1x U-nyckel nyckelvidd 6/8 (B)
1x stjärnskruvdragare (ingår inte i leveransomfånget)
9.1 Montera klyvkil och skyddshuv (bild 2)
1.
Ta bort de båda skruvarna från urtaget för klyvki-
len (3) med en stjärnskruvdragare.
2.
Sätt i klyvkilen (3) i det avsedda urtaget och fäst
den med de båda skruvarna. Använd en stjärn-
skruvdragare till detta.
3.
Skruva ut klämskruv skyddshuv (2a) helt. Se till att
muttern inte ramlar ned i det inre av skyddshuven (2).
4.
Sätt skyddshuven (2) på klyvkilen (3) så att borrhå-
let i skyddshuven (2) och det långa hålet i klyvkilen
(3) är i linje med varandra.
5.
Skruva tillbaka klämskruv skyddshuv (2a).
9.2 Montera diamantkapskiva (bild 3, 4, 5)
1.
Lossa transportsäkringen (8) och dra fram skjut-
bordet (4) helt.
2.
Stick på U-nyckeln nyckelvidd 6 (B) på änden av
motoraxeln (12).
3.
Öppna fästmuttern (15) med U-nyckeln nyckelvidd
15 (A) genom att vrida denna moturs och samti-
digt hålla mot på motoraxeln (12) med U-nyckeln
nyckelvidd 6 (B).
4.
Ta av fästmuttern (15) och den yttre flänsen (14).
5.
Sätt diamantkapskivan (C) på den inre flänsen
(13). Använd skyddshandskar!
6.
Stick tillbaka den yttre flänsen (14) på motoraxeln
(12).
7.
Skruva tillbaka fästmuttern (15) och dra åt den
med U-nyckeln nyckelvidd 15 (A).
8.
Sätt i lock diamantkapskiva (11) igen och fäst med
de båda skruvarna. Använd en stjärnskruvdragare
till detta.
SE | 215
