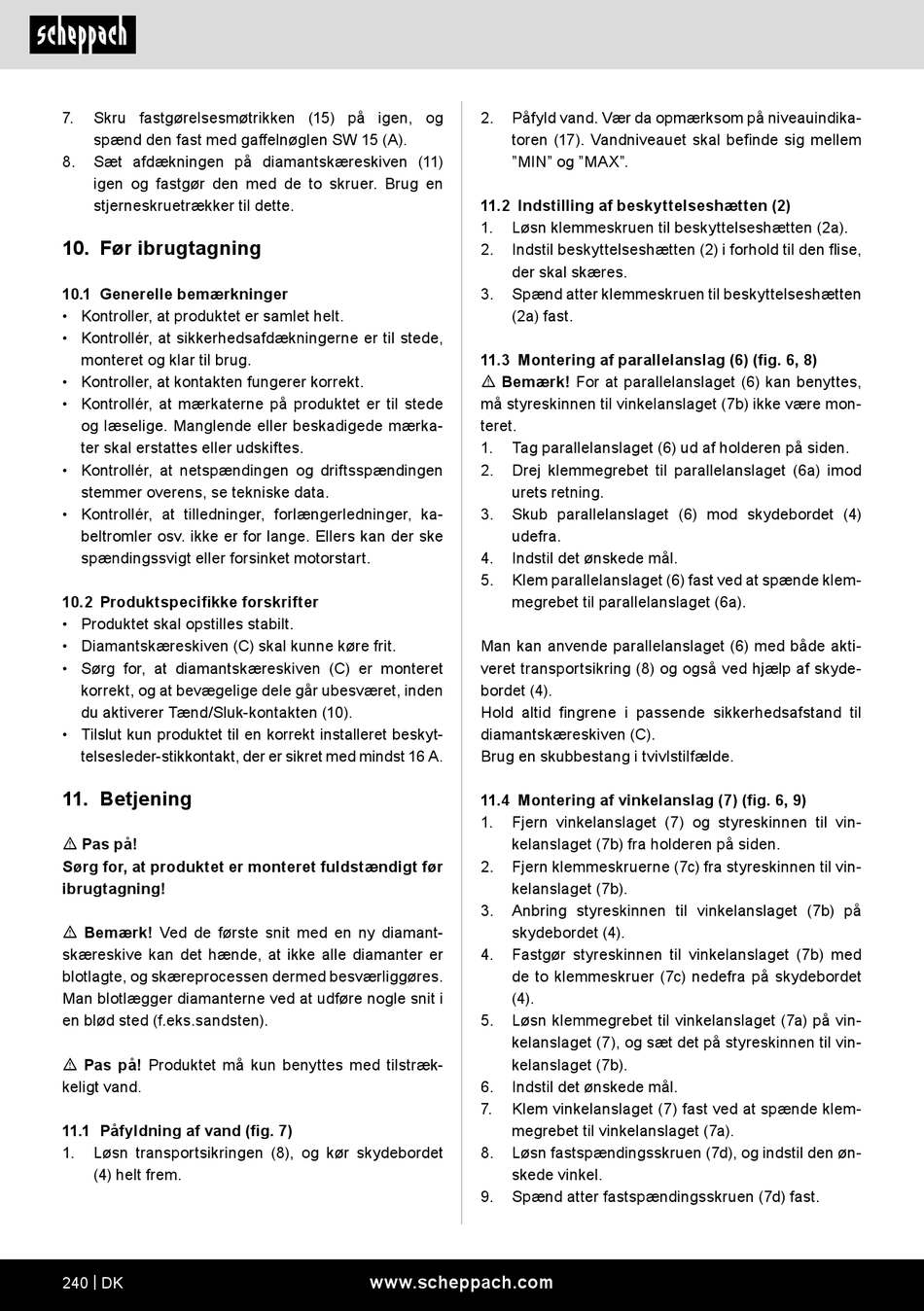

7.
Skru fastgørelsesmøtrikken (15) på igen, og
spænd den fast med gaffelnøglen SW 15 (A).
8.
Sæt afdækningen på diamantskæreskiven (11)
igen og fastgør den med de to skruer. Brug en
stjerneskruetrækker til dette.
10. Før ibrugtagning
10.1 Generelle bemærkninger
• Kontroller, at produktet er samlet helt.
• Kontrollér, at sikkerhedsafdækningerne er til stede,
monteret og klar til brug.
• Kontroller, at kontakten fungerer korrekt.
• Kontrollér, at mærkaterne på produktet er til stede
og læselige. Manglende eller beskadigede mærka-
ter skal erstattes eller udskiftes.
• Kontrollér, at netspændingen og driftsspændingen
stemmer overens, se tekniske data.
• Kontrollér, at tilledninger, forlængerledninger, ka-
beltromler osv. ikke er for lange. Ellers kan der ske
spændingssvigt eller forsinket motorstart.
10.2 Produktspecifikke forskrifter
• Produktet skal opstilles stabilt.
• Diamantskæreskiven (C) skal kunne køre frit.
• Sørg for, at diamantskæreskiven (C) er monteret
korrekt, og at bevægelige dele går ubesværet, inden
du aktiverer Tænd/Sluk-kontakten (10).
• Tilslut kun produktet til en korrekt installeret beskyt-
telsesleder-stikkontakt, der er sikret med mindst 16 A.
11. Betjening
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
m Bemærk! Ved de første snit med en ny diamant-
skæreskive kan det hænde, at ikke alle diamanter er
blotlagte, og skæreprocessen dermed besværliggøres.
Man blotlægger diamanterne ved at udføre nogle snit i
en blød sted (f.eks.sandsten).
m Pas på! Produktet må kun benyttes med tilstræk-
keligt vand.
11.1 Påfyldning af vand (fig. 7)
1.
Løsn transportsikringen (8), og kør skydebordet
(4) helt frem.
240 | DK
2.
Påfyld vand. Vær da opmærksom på niveauindika-
toren (17). Vandniveauet skal befinde sig mellem
"MIN" og "MAX".
11.2 Indstilling af beskyttelseshætten (2)
1.
Løsn klemmeskruen til beskyttelseshætten (2a).
2.
Indstil beskyttelseshætten (2) i forhold til den flise,
der skal skæres.
3.
Spænd atter klemmeskruen til beskyttelseshætten
(2a) fast.
11.3 Montering af parallelanslag (6) (fig. 6, 8)
m Bemærk! For at parallelanslaget (6) kan benyttes,
må styreskinnen til vinkelanslaget (7b) ikke være mon-
teret.
1.
Tag parallelanslaget (6) ud af holderen på siden.
2.
Drej klemmegrebet til parallelanslaget (6a) imod
urets retning.
3.
Skub parallelanslaget (6) mod skydebordet (4)
udefra.
4.
Indstil det ønskede mål.
5.
Klem parallelanslaget (6) fast ved at spænde klem-
megrebet til parallelanslaget (6a).
Man kan anvende parallelanslaget (6) med både akti-
veret transportsikring (8) og også ved hjælp af skyde-
bordet (4).
Hold altid fingrene i passende sikkerhedsafstand til
diamantskæreskiven (C).
Brug en skubbestang i tvivlstilfælde.
11.4 Montering af vinkelanslag (7) (fig. 6, 9)
1.
Fjern vinkelanslaget (7) og styreskinnen til vin-
kelanslaget (7b) fra holderen på siden.
2.
Fjern klemmeskruerne (7c) fra styreskinnen til vin-
kelanslaget (7b).
3.
Anbring styreskinnen til vinkelanslaget (7b) på
skydebordet (4).
4.
Fastgør styreskinnen til vinkelanslaget (7b) med
de to klemmeskruer (7c) nedefra på skydebordet
(4).
5.
Løsn klemmegrebet til vinkelanslaget (7a) på vin-
kelanslaget (7), og sæt det på styreskinnen til vin-
kelanslaget (7b).
6.
Indstil det ønskede mål.
7.
Klem vinkelanslaget (7) fast ved at spænde klem-
megrebet til vinkelanslaget (7a).
8.
Løsn fastspændingsskruen (7d), og indstil den øn-
skede vinkel.
9.
Spænd atter fastspændingsskruen (7d) fast.
www.scheppach.com
