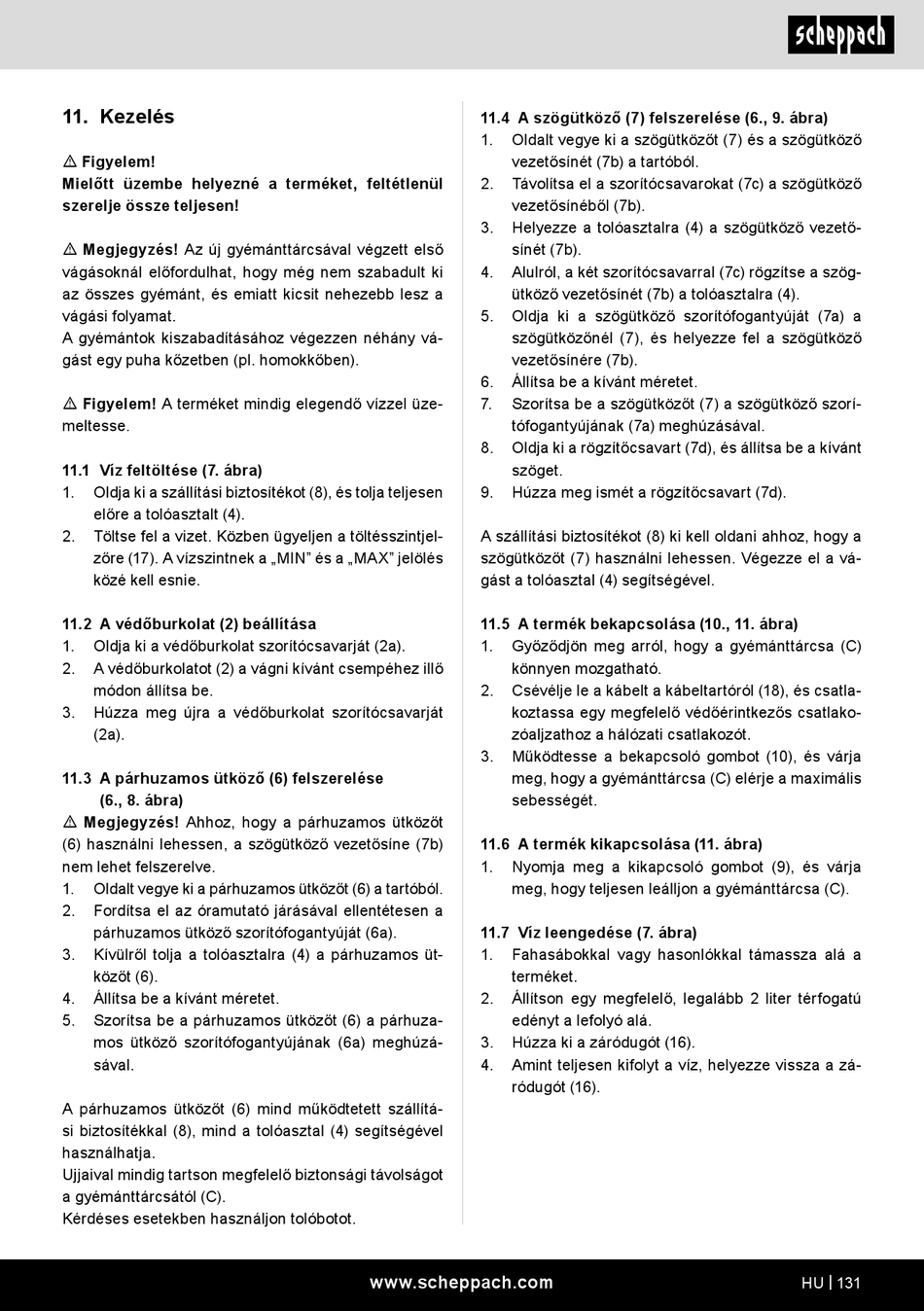

11. Kezelés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
m Megjegyzés! Az új gyémánttárcsával végzett első
vágásoknál előfordulhat, hogy még nem szabadult ki
az összes gyémánt, és emiatt kicsit nehezebb lesz a
vágási folyamat.
A gyémántok kiszabadításához végezzen néhány vá-
gást egy puha kőzetben (pl. homokkőben).
m Figyelem! A terméket mindig elegendő vízzel üze-
meltesse.
11.1 Víz feltöltése (7. ábra)
1.
Oldja ki a szállítási biztosítékot (8), és tolja teljesen
előre a tolóasztalt (4).
2.
Töltse fel a vizet. Közben ügyeljen a töltésszintjel-
zőre (17). A vízszintnek a „MIN" és a „MAX" jelölés
közé kell esnie.
11.2 A védőburkolat (2) beállítása
1.
Oldja ki a védőburkolat szorítócsavarját (2a).
2.
A védőburkolatot (2) a vágni kívánt csempéhez illő
módon állítsa be.
3.
Húzza meg újra a védőburkolat szorítócsavarját
(2a).
11.3 A párhuzamos ütköző (6) felszerelése
(6., 8. ábra)
m Megjegyzés! Ahhoz, hogy a párhuzamos ütközőt
(6) használni lehessen, a szögütköző vezetősíne (7b)
nem lehet felszerelve.
1.
Oldalt vegye ki a párhuzamos ütközőt (6) a tartóból.
2.
Fordítsa el az óramutató járásával ellentétesen a
párhuzamos ütköző szorítófogantyúját (6a).
3.
Kívülről tolja a tolóasztalra (4) a párhuzamos üt-
közőt (6).
4.
Állítsa be a kívánt méretet.
5.
Szorítsa be a párhuzamos ütközőt (6) a párhuza-
mos ütköző szorítófogantyújának (6a) meghúzá-
sával.
A párhuzamos ütközőt (6) mind működtetett szállítá-
si biztosítékkal (8), mind a tolóasztal (4) segítségével
használhatja.
Ujjaival mindig tartson megfelelő biztonsági távolságot
a gyémánttárcsától (C).
Kérdéses esetekben használjon tolóbotot.
11.4 A szögütköző (7) felszerelése (6., 9. ábra)
1.
Oldalt vegye ki a szögütközőt (7) és a szögütköző
vezetősínét (7b) a tartóból.
2.
Távolítsa el a szorítócsavarokat (7c) a szögütköző
vezetősínéből (7b).
3.
Helyezze a tolóasztalra (4) a szögütköző vezető-
sínét (7b).
4.
Alulról, a két szorítócsavarral (7c) rögzítse a szög-
ütköző vezetősínét (7b) a tolóasztalra (4).
5.
Oldja ki a szögütköző szorítófogantyúját (7a) a
szögütközőnél (7), és helyezze fel a szögütköző
vezetősínére (7b).
6.
Állítsa be a kívánt méretet.
7.
Szorítsa be a szögütközőt (7) a szögütköző szorí-
tófogantyújának (7a) meghúzásával.
8.
Oldja ki a rögzítőcsavart (7d), és állítsa be a kívánt
szöget.
9.
Húzza meg ismét a rögzítőcsavart (7d).
A szállítási biztosítékot (8) ki kell oldani ahhoz, hogy a
szögütközőt (7) használni lehessen. Végezze el a vá-
gást a tolóasztal (4) segítségével.
11.5 A termék bekapcsolása (10., 11. ábra)
1.
Győződjön meg arról, hogy a gyémánttárcsa (C)
könnyen mozgatható.
2.
Csévélje le a kábelt a kábeltartóról (18), és csatla-
koztassa egy megfelelő védőérintkezős csatlako-
zóaljzathoz a hálózati csatlakozót.
3.
Működtesse a bekapcsoló gombot (10), és várja
meg, hogy a gyémánttárcsa (C) elérje a maximális
sebességét.
11.6 A termék kikapcsolása (11. ábra)
1.
Nyomja meg a kikapcsoló gombot (9), és várja
meg, hogy teljesen leálljon a gyémánttárcsa (C).
11.7 Víz leengedése (7. ábra)
1.
Fahasábokkal vagy hasonlókkal támassza alá a
terméket.
2.
Állítson egy megfelelő, legalább 2 liter térfogatú
edényt a lefolyó alá.
3.
Húzza ki a záródugót (16).
4.
Amint teljesen kifolyt a víz, helyezze vissza a zá-
ródugót (16).
www.scheppach.com
HU | 131
