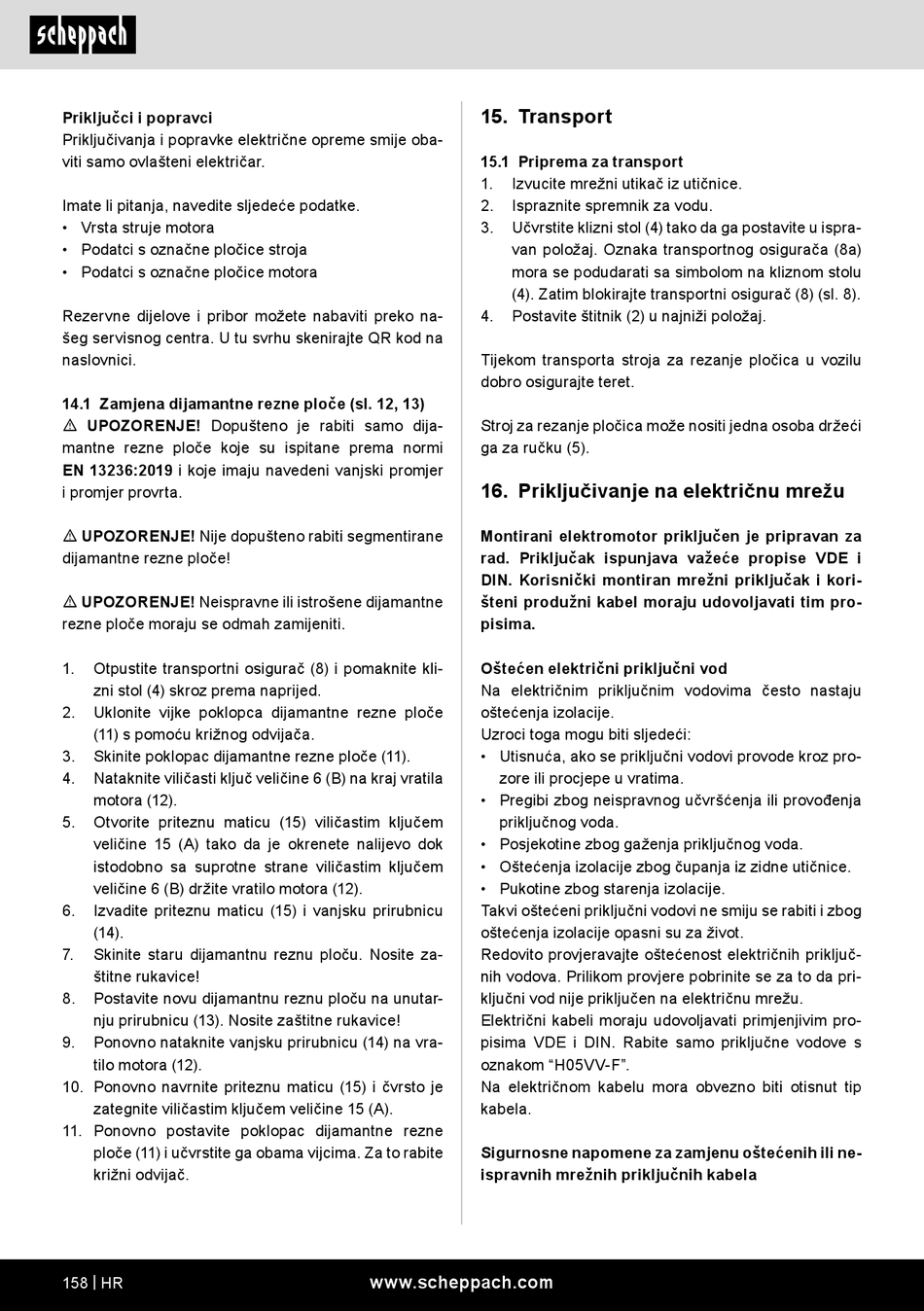

Priključci i popravci
Priključivanja i popravke električne opreme smije oba-
viti samo ovlašteni električar.
Imate li pitanja, navedite sljedeće podatke.
• Vrsta struje motora
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
Rezervne dijelove i pribor možete nabaviti preko na-
šeg servisnog centra. U tu svrhu skenirajte QR kod na
naslovnici.
14.1 Zamjena dijamantne rezne ploče (sl. 12, 13)
m UPOZORENJE! Dopušteno je rabiti samo dija-
mantne rezne ploče koje su ispitane prema normi
EN 13236:2019 i koje imaju navedeni vanjski promjer
i promjer provrta.
m UPOZORENJE! Nije dopušteno rabiti segmentirane
dijamantne rezne ploče!
m UPOZORENJE! Neispravne ili istrošene dijamantne
rezne ploče moraju se odmah zamijeniti.
1.
Otpustite transportni osigurač (8) i pomaknite kli-
zni stol (4) skroz prema naprijed.
2.
Uklonite vijke poklopca dijamantne rezne ploče
(11) s pomoću križnog odvijača.
3.
Skinite poklopac dijamantne rezne ploče (11).
4.
Nataknite viličasti ključ veličine 6 (B) na kraj vratila
motora (12).
5.
Otvorite priteznu maticu (15) viličastim ključem
veličine 15 (A) tako da je okrenete nalijevo dok
istodobno sa suprotne strane viličastim ključem
veličine 6 (B) držite vratilo motora (12).
6.
Izvadite priteznu maticu (15) i vanjsku prirubnicu
(14).
7.
Skinite staru dijamantnu reznu ploču. Nosite za-
štitne rukavice!
8.
Postavite novu dijamantnu reznu ploču na unutar-
nju prirubnicu (13). Nosite zaštitne rukavice!
9.
Ponovno nataknite vanjsku prirubnicu (14) na vra-
tilo motora (12).
10. Ponovno navrnite priteznu maticu (15) i čvrsto je
zategnite viličastim ključem veličine 15 (A).
11. Ponovno postavite poklopac dijamantne rezne
ploče (11) i učvrstite ga obama vijcima. Za to rabite
križni odvijač.
158 | HR
15. Transport
15.1 Priprema za transport
1.
Izvucite mrežni utikač iz utičnice.
2.
Ispraznite spremnik za vodu.
3.
Učvrstite klizni stol (4) tako da ga postavite u ispra-
van položaj. Oznaka transportnog osigurača (8a)
mora se podudarati sa simbolom na kliznom stolu
(4). Zatim blokirajte transportni osigurač (8) (sl. 8).
4.
Postavite štitnik (2) u najniži položaj.
Tijekom transporta stroja za rezanje pločica u vozilu
dobro osigurajte teret.
Stroj za rezanje pločica može nositi jedna osoba držeći
ga za ručku (5).
16. Priključivanje na električnu mrežu
Montirani elektromotor priključen je pripravan za
rad. Priključak ispunjava važeće propise VDE i
DIN. Korisnički montiran mrežni priključak i kori-
šteni produžni kabel moraju udovoljavati tim pro-
pisima.
Oštećen električni priključni vod
Na električnim priključnim vodovima često nastaju
oštećenja izolacije.
Uzroci toga mogu biti sljedeći:
• Utisnuća, ako se priključni vodovi provode kroz pro-
zore ili procjepe u vratima.
• Pregibi zbog neispravnog učvršćenja ili provođenja
priključnog voda.
• Posjekotine zbog gaženja priključnog voda.
• Oštećenja izolacije zbog čupanja iz zidne utičnice.
• Pukotine zbog starenja izolacije.
Takvi oštećeni priključni vodovi ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte oštećenost električnih priključ-
nih vodova. Prilikom provjere pobrinite se za to da pri-
ključni vod nije priključen na električnu mrežu.
Električni kabeli moraju udovoljavati primjenjivim pro-
pisima VDE i DIN. Rabite samo priključne vodove s
oznakom "H05VV-F".
Na električnom kabelu mora obvezno biti otisnut tip
kabela.
Sigurnosne napomene za zamjenu oštećenih ili ne-
ispravnih mrežnih priključnih kabela
www.scheppach.com
