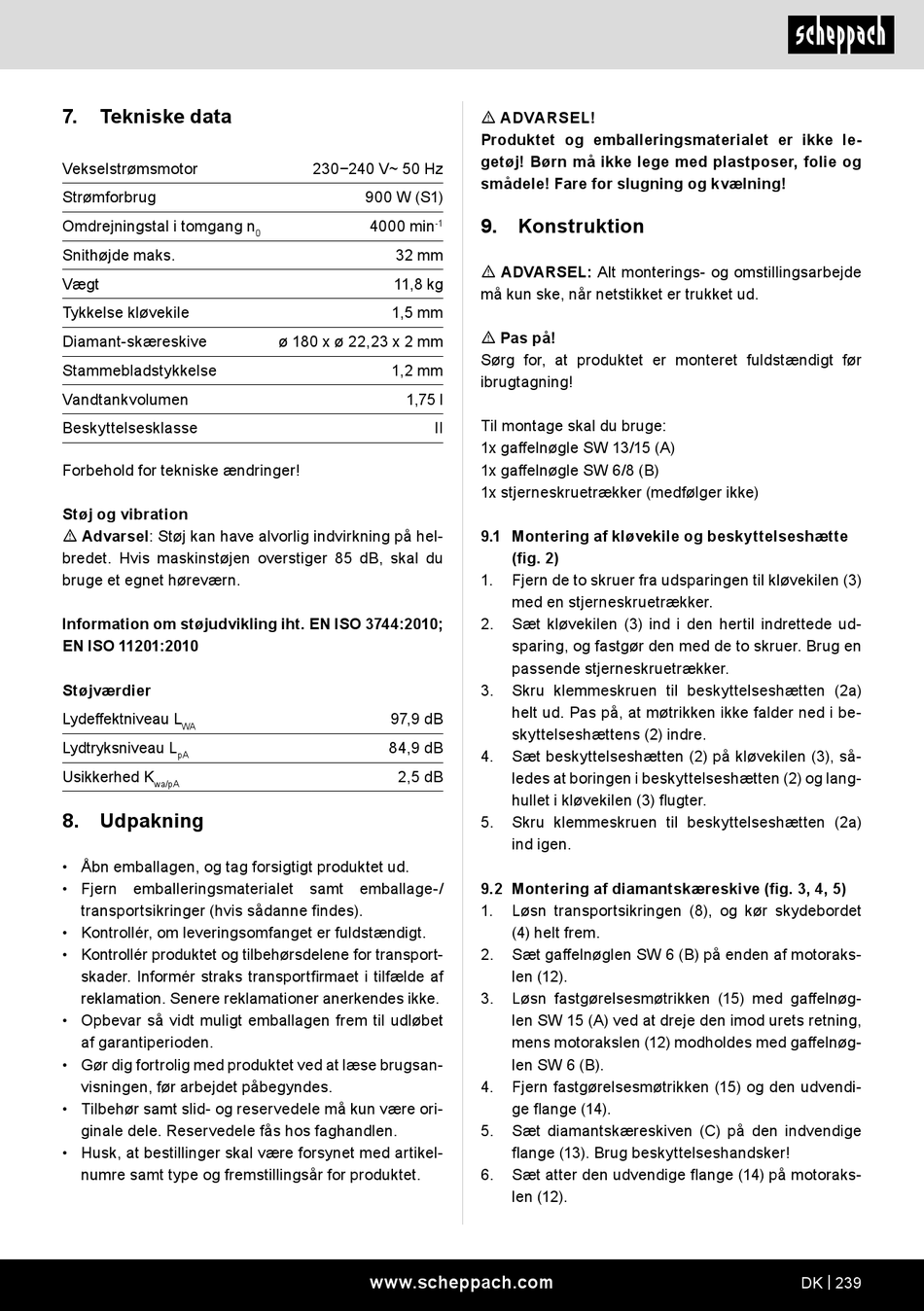

Scheppach WTS2000 Originalbetriebsanleitung Seite 239

7. Tekniske data
Vekselstrømsmotor
Strømforbrug
Omdrejningstal i tomgang n
Snithøjde maks.
Vægt
Tykkelse kløvekile
Diamant-skæreskive
Stammebladstykkelse
Vandtankvolumen
Beskyttelsesklasse
Forbehold for tekniske ændringer!
Støj og vibration
m Advarsel: Støj kan have alvorlig indvirkning på hel-
bredet. Hvis maskinstøjen overstiger 85 dB, skal du
bruge et egnet høreværn.
Information om støjudvikling iht. EN ISO 3744:2010;
EN ISO 11201:2010
Støjværdier
Lydeffektniveau L
WA
Lydtryksniveau L
pA
Usikkerhed K
wa/pA
8. Udpakning
• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transport-
skader. Informér straks transportfirmaet i tilfælde af
reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
230−240 V~ 50 Hz
900 W (S1)
4000 min
0
32 mm
11,8 kg
1,5 mm
ø 180 x ø 22,23 x 2 mm
1,2 mm
1,75 l
97,9 dB
84,9 dB
2,5 dB
www.scheppach.com
m ADVARSEL!
Produktet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
9. Konstruktion
-1
m ADVARSEL: Alt monterings- og omstillingsarbejde
må kun ske, når netstikket er trukket ud.
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Til montage skal du bruge:
II
1x gaffelnøgle SW 13/15 (A)
1x gaffelnøgle SW 6/8 (B)
1x stjerneskruetrækker (medfølger ikke)
9.1 Montering af kløvekile og beskyttelseshætte
(fig. 2)
1. Fjern de to skruer fra udsparingen til kløvekilen (3)
med en stjerneskruetrækker.
2. Sæt kløvekilen (3) ind i den hertil indrettede ud-
sparing, og fastgør den med de to skruer. Brug en
passende stjerneskruetrækker.
3. Skru klemmeskruen til beskyttelseshætten (2a)
helt ud. Pas på, at møtrikken ikke falder ned i be-
skyttelseshættens (2) indre.
4. Sæt beskyttelseshætten (2) på kløvekilen (3), så-
ledes at boringen i beskyttelseshætten (2) og lang-
hullet i kløvekilen (3) flugter.
5. Skru klemmeskruen til beskyttelseshætten (2a)
ind igen.
9.2 Montering af diamantskæreskive (fig. 3, 4, 5)
1. Løsn transportsikringen (8), og kør skydebordet
(4) helt frem.
2. Sæt gaffelnøglen SW 6 (B) på enden af motoraks-
len (12).
3. Løsn fastgørelsesmøtrikken (15) med gaffelnøg-
len SW 15 (A) ved at dreje den imod urets retning,
mens motorakslen (12) modholdes med gaffelnøg-
len SW 6 (B).
4. Fjern fastgørelsesmøtrikken (15) og den udvendi-
ge flange (14).
5. Sæt diamantskæreskiven (C) på den indvendige
flange (13). Brug beskyttelseshandsker!
6. Sæt atter den udvendige flange (14) på motoraks-
len (12).
