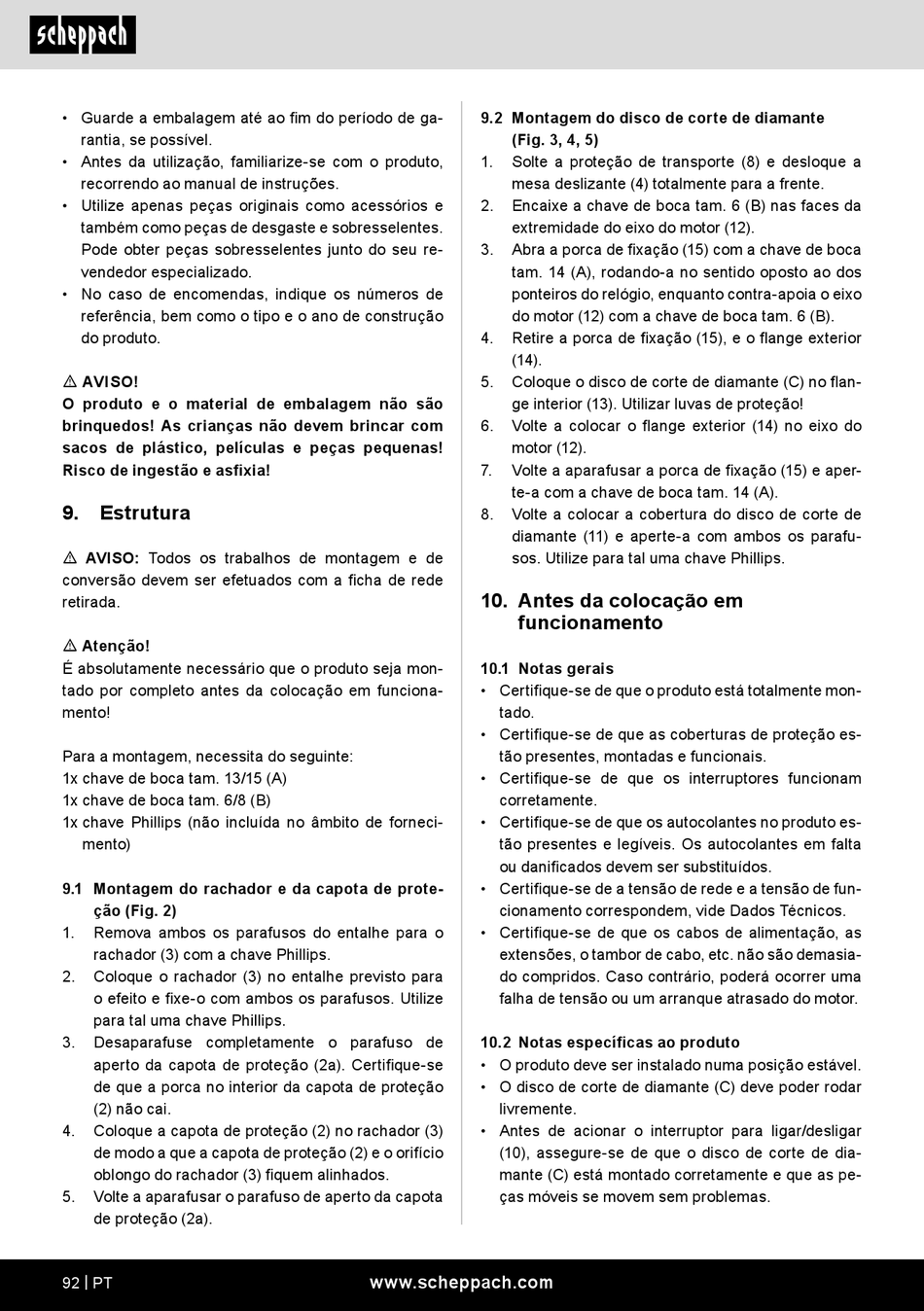

• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9. Estrutura
m AVISO: Todos os trabalhos de montagem e de
conversão devem ser efetuados com a ficha de rede
retirada.
m Atenção!
É absolutamente necessário que o produto seja mon-
tado por completo antes da colocação em funciona-
mento!
Para a montagem, necessita do seguinte:
1x chave de boca tam. 13/15 (A)
1x chave de boca tam. 6/8 (B)
1x chave Phillips (não incluída no âmbito de forneci-
mento)
9.1 Montagem do rachador e da capota de prote-
ção (Fig. 2)
1. Remova ambos os parafusos do entalhe para o
rachador (3) com a chave Phillips.
2. Coloque o rachador (3) no entalhe previsto para
o efeito e fixe-o com ambos os parafusos. Utilize
para tal uma chave Phillips.
3. Desaparafuse completamente o parafuso de
aperto da capota de proteção (2a). Certifique-se
de que a porca no interior da capota de proteção
(2) não cai.
4. Coloque a capota de proteção (2) no rachador (3)
de modo a que a capota de proteção (2) e o orifício
oblongo do rachador (3) fiquem alinhados.
5. Volte a aparafusar o parafuso de aperto da capota
de proteção (2a).
92 | PT
9.2 Montagem do disco de corte de diamante
(Fig. 3, 4, 5)
1. Solte a proteção de transporte (8) e desloque a
mesa deslizante (4) totalmente para a frente.
2. Encaixe a chave de boca tam. 6 (B) nas faces da
extremidade do eixo do motor (12).
3. Abra a porca de fixação (15) com a chave de boca
tam. 14 (A), rodando-a no sentido oposto ao dos
ponteiros do relógio, enquanto contra-apoia o eixo
do motor (12) com a chave de boca tam. 6 (B).
4. Retire a porca de fixação (15), e o flange exterior
(14).
5. Coloque o disco de corte de diamante (C) no flan-
ge interior (13). Utilizar luvas de proteção!
6. Volte a colocar o flange exterior (14) no eixo do
motor (12).
7. Volte a aparafusar a porca de fixação (15) e aper-
te-a com a chave de boca tam. 14 (A).
8. Volte a colocar a cobertura do disco de corte de
diamante (11) e aperte-a com ambos os parafu-
sos. Utilize para tal uma chave Phillips.
10. Antes da colocação em
funcionamento
10.1 Notas gerais
• Certifique-se de que o produto está totalmente mon-
tado.
• Certifique-se de que as coberturas de proteção es-
tão presentes, montadas e funcionais.
• Certifique-se de que os interruptores funcionam
corretamente.
• Certifique-se de que os autocolantes no produto es-
tão presentes e legíveis. Os autocolantes em falta
ou danificados devem ser substituídos.
• Certifique-se de a tensão de rede e a tensão de fun-
cionamento correspondem, vide Dados Técnicos.
• Certifique-se de que os cabos de alimentação, as
extensões, o tambor de cabo, etc. não são demasia-
do compridos. Caso contrário, poderá ocorrer uma
falha de tensão ou um arranque atrasado do motor.
10.2 Notas específicas ao produto
• O produto deve ser instalado numa posição estável.
• O disco de corte de diamante (C) deve poder rodar
livremente.
• Antes de acionar o interruptor para ligar/desligar
(10), assegure-se de que o disco de corte de dia-
mante (C) está montado corretamente e que as pe-
ças móveis se movem sem problemas.
