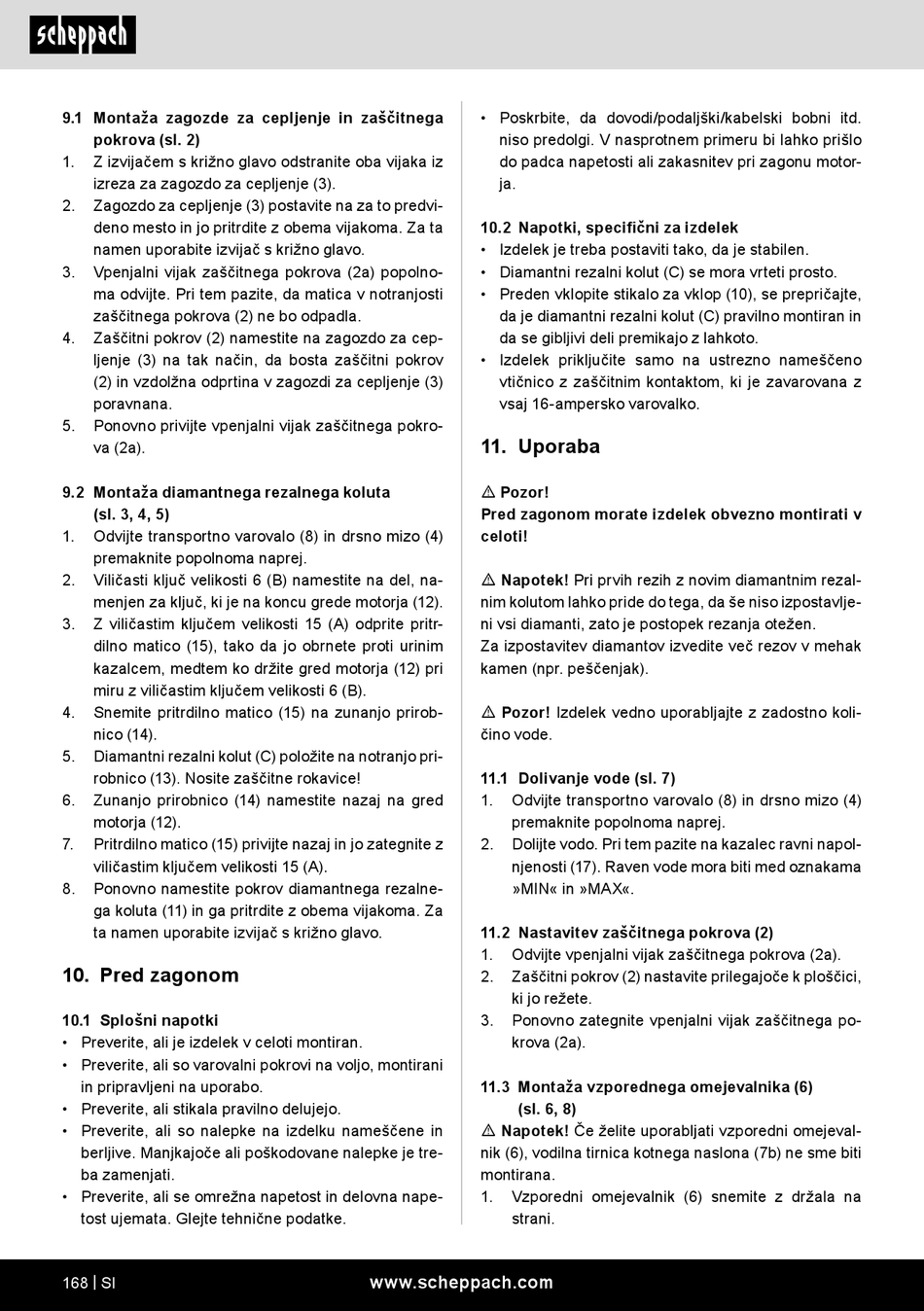

9.1 Montaža zagozde za cepljenje in zaščitnega
pokrova (sl. 2)
1. Z izvijačem s križno glavo odstranite oba vijaka iz
izreza za zagozdo za cepljenje (3).
2. Zagozdo za cepljenje (3) postavite na za to predvi-
deno mesto in jo pritrdite z obema vijakoma. Za ta
namen uporabite izvijač s križno glavo.
3. Vpenjalni vijak zaščitnega pokrova (2a) popolno-
ma odvijte. Pri tem pazite, da matica v notranjosti
zaščitnega pokrova (2) ne bo odpadla.
4. Zaščitni pokrov (2) namestite na zagozdo za cep-
ljenje (3) na tak način, da bosta zaščitni pokrov
(2) in vzdolžna odprtina v zagozdi za cepljenje (3)
poravnana.
5. Ponovno privijte vpenjalni vijak zaščitnega pokro-
va (2a).
9.2 Montaža diamantnega rezalnega koluta
(sl. 3, 4, 5)
1. Odvijte transportno varovalo (8) in drsno mizo (4)
premaknite popolnoma naprej.
2. Viličasti ključ velikosti 6 (B) namestite na del, na-
menjen za ključ, ki je na koncu grede motorja (12).
3. Z viličastim ključem velikosti 15 (A) odprite pritr-
dilno matico (15), tako da jo obrnete proti urinim
kazalcem, medtem ko držite gred motorja (12) pri
miru z viličastim ključem velikosti 6 (B).
4. Snemite pritrdilno matico (15) na zunanjo prirob-
nico (14).
5. Diamantni rezalni kolut (C) položite na notranjo pri-
robnico (13). Nosite zaščitne rokavice!
6. Zunanjo prirobnico (14) namestite nazaj na gred
motorja (12).
7. Pritrdilno matico (15) privijte nazaj in jo zategnite z
viličastim ključem velikosti 15 (A).
8. Ponovno namestite pokrov diamantnega rezalne-
ga koluta (11) in ga pritrdite z obema vijakoma. Za
ta namen uporabite izvijač s križno glavo.
10. Pred zagonom
10.1 Splošni napotki
• Preverite, ali je izdelek v celoti montiran.
• Preverite, ali so varovalni pokrovi na voljo, montirani
in pripravljeni na uporabo.
• Preverite, ali stikala pravilno delujejo.
• Preverite, ali so nalepke na izdelku nameščene in
berljive. Manjkajoče ali poškodovane nalepke je tre-
ba zamenjati.
• Preverite, ali se omrežna napetost in delovna nape-
tost ujemata. Glejte tehnične podatke.
168 | SI
• Poskrbite, da dovodi/podaljški/kabelski bobni itd.
niso predolgi. V nasprotnem primeru bi lahko prišlo
do padca napetosti ali zakasnitev pri zagonu motor-
ja.
10.2 Napotki, specifični za izdelek
• Izdelek je treba postaviti tako, da je stabilen.
• Diamantni rezalni kolut (C) se mora vrteti prosto.
• Preden vklopite stikalo za vklop (10), se prepričajte,
da je diamantni rezalni kolut (C) pravilno montiran in
da se gibljivi deli premikajo z lahkoto.
• Izdelek priključite samo na ustrezno nameščeno
vtičnico z zaščitnim kontaktom, ki je zavarovana z
vsaj 16-ampersko varovalko.
11. Uporaba
m Pozor!
Pred zagonom morate izdelek obvezno montirati v
celoti!
m Napotek! Pri prvih rezih z novim diamantnim rezal-
nim kolutom lahko pride do tega, da še niso izpostavlje-
ni vsi diamanti, zato je postopek rezanja otežen.
Za izpostavitev diamantov izvedite več rezov v mehak
kamen (npr. peščenjak).
m Pozor! Izdelek vedno uporabljajte z zadostno koli-
čino vode.
11.1 Dolivanje vode (sl. 7)
1. Odvijte transportno varovalo (8) in drsno mizo (4)
premaknite popolnoma naprej.
2. Dolijte vodo. Pri tem pazite na kazalec ravni napol-
njenosti (17). Raven vode mora biti med oznakama
»MIN« in »MAX«.
11.2 Nastavitev zaščitnega pokrova (2)
1. Odvijte vpenjalni vijak zaščitnega pokrova (2a).
2. Zaščitni pokrov (2) nastavite prilegajoče k ploščici,
ki jo režete.
3. Ponovno zategnite vpenjalni vijak zaščitnega po-
krova (2a).
11.3 Montaža vzporednega omejevalnika (6)
(sl. 6, 8)
m Napotek! Če želite uporabljati vzporedni omejeval-
nik (6), vodilna tirnica kotnega naslona (7b) ne sme biti
montirana.
1. Vzporedni omejevalnik (6) snemite z držala na
strani.
