Produkthandbuch für VLT HVAC Drive
6.1.4. Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten
Zugriff auf den Hauptmenümodus. Wählen Sie
den Hauptmenümodus durch Drücken der
Taste [Main Menu]. Das rechts dargestellte
Auswahlmenü erscheint im Display.
Zeilen 2 bis 5 auf dem Display zeigen eine Lis-
te mit Parametergruppen, mithilfe der Auf-Ab-
Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermo-
dus stets gleich sind. Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Die 1. Stelle der
Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des
Geräts werden Parameter teilweise ausgeblendet. Zum Beispiel blendet die Auswahl
führung
installiert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.

6.1.5. Parameterauswahl

Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Sie können eine Parametergruppe
mithilfe der Navigationstasten wählen und mit [OK] aktivieren.
Folgende Parametergruppen sind je nach Systemeinstellung und installierten Optionen verfügbar:
Gruppennr.
0
1
2
3
4
5
6
8
13
14
15
16
18
20
21
22
23
25
Table 6.3: Parametergruppen:
Nach Auswahl einer Parametergruppe (und
gegebenenfalls einer Untergruppe), können
Sie einen Parameter mithilfe der Navigations-
tasten wählen.
Der Arbeitsbereich beim grafischen LCp zeigt
Parameternummer und -namen sowie den Pa-
rameterwert.
alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten
Parametergruppe:
Betrieb/Display
Motor/Last
Bremsfunktionen
Sollwert/Rampen
Grenzen/Warnungen
Digit. Ein-/Ausgänge
Analoge Ein-/Ausg.
Opt./Schnittstellen
Smart Logic
Sonderfunktionen
Info/Wartung

Datenanzeigen

Datenanzeigen 2
PID-Regler

Erw. PID-Regler

Anwendungsfunktionen

Zeitfunktionen

Kaskadenregler

MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
6. Programmieren des Frequenzumrichters

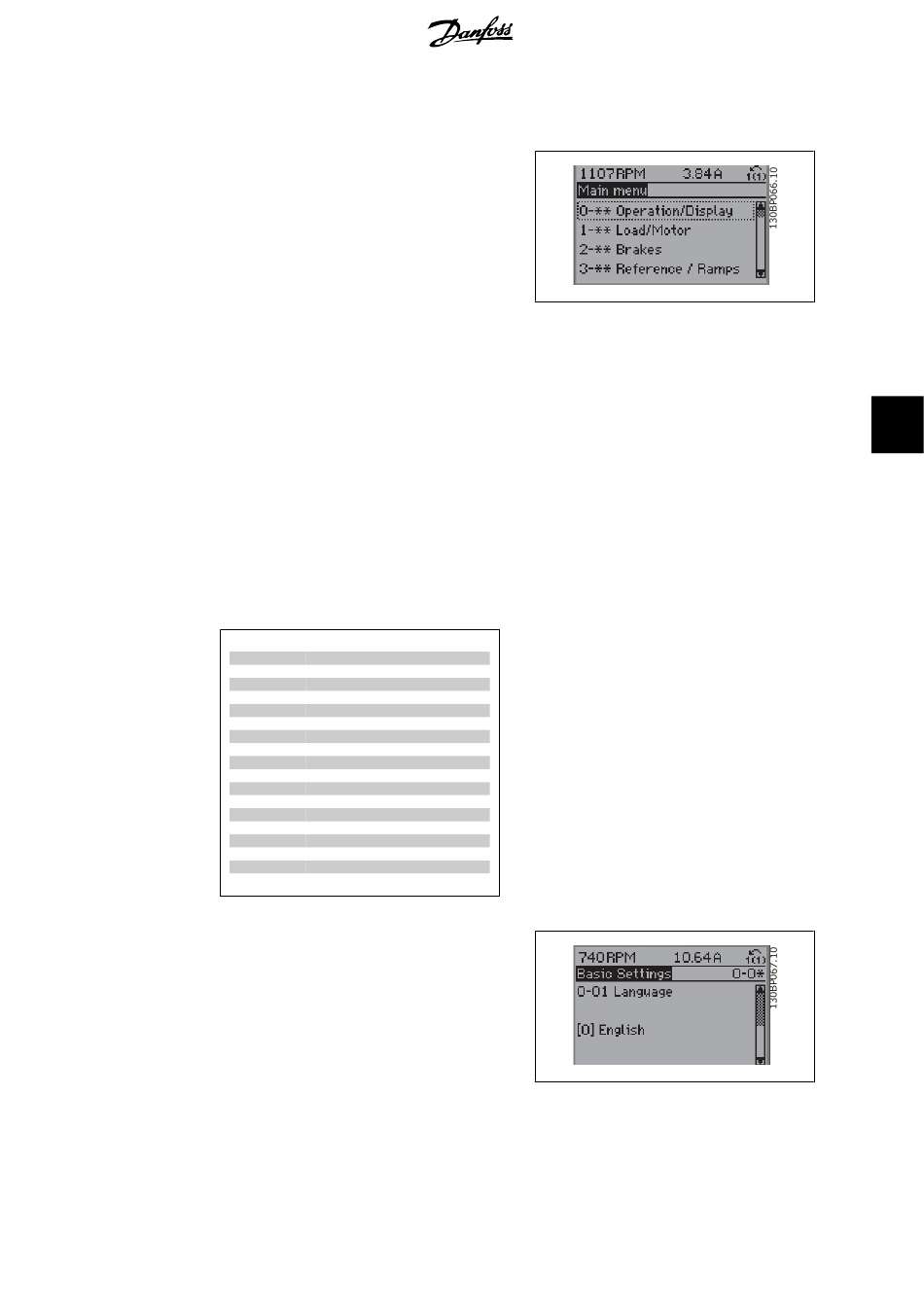

Illustration 6.9: Displaybeispiel
Illustration 6.10: Displaybeispiel
6
Ohne Rück-
85
